Ymmärtää miksi vesivasara tapahtuu takaiskuventtiileissä

Vesivasara ja paineisku ovat ongelmia, joista monet insinöörit ja laitosoperaattorit puhuvat, erityisesti kemian- ja teollisuusputkistojärjestelmissä. Yksinkertaisesti sanottuna vesivasara tapahtuu, kun nesteen virtaus yhtäkkiä pysähtyy tai muuttaa suuntaa. Takaiskuventtiileissä tämä tapahtuu yleensä, kun venttiili sulkeutuu liian nopeasti ja liikkuvalla nesteellä ei ole minne mennä. Tuloksena on painepiikki, joka voi kulkea putkilinjan läpi aiheuttaen melua, tärinää ja joskus vaurioita venttiileihin, putkiin ja pumppuihin.

Kemiallisissa järjestelmissä, joissa käytetään ei-metallisia putkistoja, kuten PVC-C, PVC-U, PVDF, PPH ja FRPP, painepiikkien hallinta on vielä tärkeämpää. Nämä materiaalit tarjoavat vahvan korroosionkestävyyden, mutta kuten kaikilla putkimateriaaleilla, niillä on silti painerajat. Kaixin Pipeline Technologies keskittyy venttiilien ja putkistojärjestelmien suunnitteluun, jotka auttavat käyttäjiä hallitsemaan näitä haasteita todellisissa käyttöolosuhteissa.

Takaiskuventtiilisuunnittelun rooli paineenhallinnassa

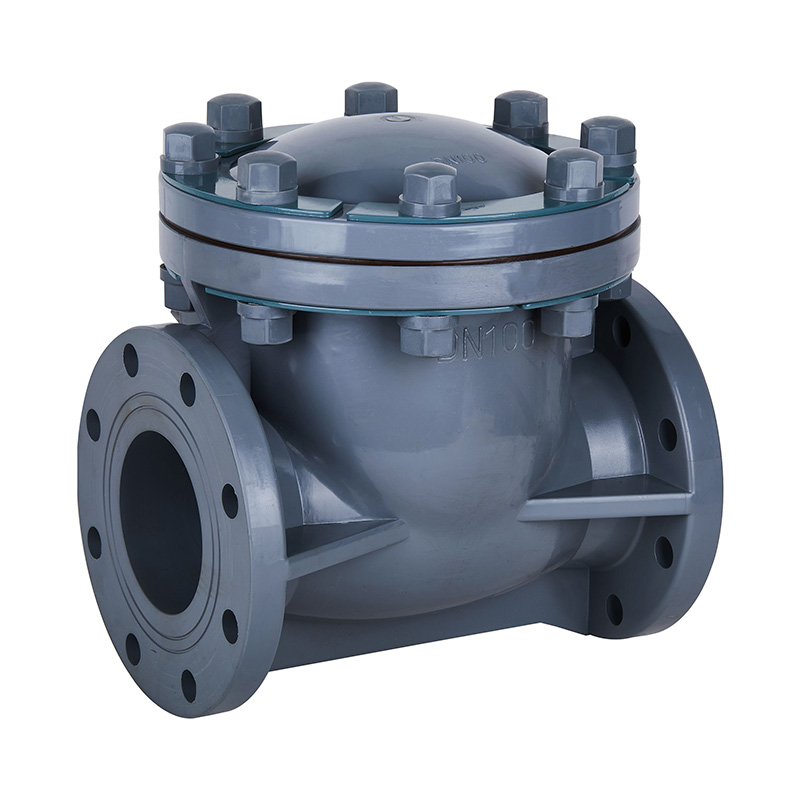

Takaiskuventtiilin sisäinen rakenne vaikuttaa suoraan siihen, miten painepiikit kehittyvät. Perinteiset kääntyvät takaiskuventtiilit suurilla levyillä voivat sulkeutua äkillisesti, kun virtaus kääntyy. Tämä äkillinen sulkeutuminen lisää vesivasaran riskiä. Säätämällä levyn painoa, saranoiden asentoa ja sulkemiskulmaa valmistajat voivat hidastaa sulkemisnopeutta ja vähentää painepiikkiä.

Halkaisijaltaan suurissa järjestelmissä, kuten putkistoissa, joissa käytetään DN800-putkia tai DN1000-venttiilejä, pienetkin muutokset virtausnopeudessa voivat aiheuttaa merkittäviä ylijännitevoimia. Siksi nykyaikaiset takaiskuventtiilimallit keskittyvät ohjattuun liikkeeseen yksinkertaisen avaamisen ja sulkemisen sijaan.

Vaimennettujen ja pehmeästi sulkevien mekanismien käyttö

Yksi tehokas tapa vähentää vesivasaraa on käyttää takaiskuventtiilit vaimennus- tai pehmeästi sulkeutuvalla mekanismilla. Näissä malleissa käytetään jousia, hydraulisia vaimentimia tai ohjattuja levyjä sulkemistoiminnan hidastamiseksi. Sulkemisen sijaan venttiili sulkeutuu vähitellen virtauksen pienentyessä.

Kemiallisissa sovelluksissa, joissa virtausolosuhteet voivat muuttua usein, pehmeästi sulkeutuvat takaiskuventtiilit auttavat suojaamaan sekä venttiiliä että ympäröivää putkistoa. Tätä lähestymistapaa käytetään yleisesti syövyttäviä nesteitä kuljettavissa järjestelmissä, joissa huoltoon pääsy voi olla rajoitettu ja luotettavuus on keskeinen huolenaihe.

Materiaalin valinta ja sen vaikutus paineylipainekäyttäytymiseen

Myös takaiskuventtiilin rungon ja sisäosien materiaali vaikuttaa siihen, miten painepiikit imeytyvät. Ei-metallisilla materiaaleilla, kuten PVDF:llä ja FRPP:llä, on erilaiset elastiset ominaisuudet kuin metallilla. Tämä elastisuus voi hieman vaimentaa paineen vaihteluita, mutta se on otettava huolellisesti huomioon järjestelmän suunnittelussa.

Kaixin Pipeline Technologies kehittää ei-metallisia takaiskuventtiilejä, jotka vastaavat muovisten putkijärjestelmien käyttäytymistä. Kohdistamalla venttiilimateriaalin ominaisuudet putkimateriaalien kanssa järjestelmä reagoi tasaisemmin paineen muutoksiin, mikä vähentää paikallisia jännityspisteitä.

Putkilinjan asettelu ja asennuskäytännöt

Edes paras takaiskuventtiilirakenne ei voi täysin estää vesivasaraa, jos putkilinjaa ei ole suunniteltu oikein. Pitkät suorat juoksut, suuret virtausnopeudet ja äkilliset putken halkaisijan muutokset lisäävät kaikki painepiikkien riskiä. Takaiskuventtiilien asentaminen liian kauas pumpuista tai väärään suuntaan voi myös pahentaa ongelmaa.

Kemiantehtaissa venttiilit asennetaan usein ahtaisiin tiloihin. Huolellinen kiinnitys venttiilin asentoon, virtaussuuntaan ja tukirakenteisiin auttaa minimoimaan tärinän ja paineiskun. Asennuskäytäntöjen tulee aina vastata venttiilin valmistajan suosituksia.

Virtausnopeuden säätäminen ylijänniteenergian vähentämiseksi

Virtausnopeudella on tärkeä rooli paineen nousun voimakkuudessa. Suuremmat nopeudet tarkoittavat enemmän kineettistä energiaa, mikä muuttuu voimakkaammaksi vesivasaraksi, kun virtaus pysähtyy. Suunnittelemalla järjestelmiä kohtuullisilla virtausnopeuksilla insinöörit voivat vähentää merkittävästi ylijänniteriskiä.

Tämä on erityisen tärkeää halkaisijaltaan suurissa ei-metallisissa putkissa. Sopivan kokoisten takaiskuventtiilien ja putkien käyttö auttaa ylläpitämään tasapainoisia virtausolosuhteita ja välttämään järjestelmän tarpeettoman rasituksen.

Takaiskuventtiilien ja ylijännitesuojalaitteiden yhdistäminen

Joissakin järjestelmissä takaiskuventtiilit eivät yksin riitä hallitsemaan painepiikkejä. Lisälaitteita, kuten ilmakammioita, painesäiliöitä tai paineenalennusventtiilejä, voidaan käyttää yhdessä takaiskuventtiilien kanssa. Nämä komponentit imevät ylipaineen ja vapauttavat sen hallitusti.

Kemiallisissa sovelluksissa, joissa prosessin vakaus on kriittinen, useiden suojausmenetelmien yhdistäminen tarjoaa ylimääräisen turvakerroksen. Tätä lähestymistapaa käytetään usein järjestelmissä, joissa pumppu käynnistyy ja pysähtyy usein.

Takaiskuventtiilityyppien vertailu ja niiden vaikutus vesivasaraan

Erilaiset takaiskuventtiilityypit käyttäytyvät eri tavalla muuttuvissa virtausolosuhteissa. Näiden erojen ymmärtäminen auttaa käyttäjiä valitsemaan oikean ratkaisun järjestelmälleen.

Huolto ja pitkän aikavälin suorituskykyä koskevat näkökohdat

Ajan myötä kuluminen ja jäämät voivat muuttaa takaiskuventtiilin sulkeutumistapaa. Lisääntynyt kitka tai kohdistusvirhe voi aiheuttaa viivästymisen tai epätasaisen sulkeutumisen, mikä lisää paineenpiikkien riskiä. Säännöllinen tarkastus ja huolto auttavat varmistamaan, että venttiili toimii edelleen suunnitellulla tavalla.

Syövyttävässä ympäristössä kemiallista hyökkäystä kestävien materiaalien valitseminen auttaa ylläpitämään venttiilien sujuvaa toimintaa. Kaixin Pipeline Technologies suunnittelee takaiskuventtiilejä pitkän aikavälin vakautta ajatellen, mikä auttaa käyttäjiä ylläpitämään tasaista suorituskykyä rutiinihuollossa.

Vastaventtiilien valinta todellisiin käyttöolosuhteisiin

Vesivasaran pienentämisessä ei ole kyse yhdestä ratkaisusta, vaan takaiskuventtiilin rakenteen sovittamisesta todellisiin käyttöolosuhteisiin. Tekijät, kuten nesteen tyyppi, lämpötila, painealue, putkimateriaali ja järjestelmän asettelu, vaikuttavat kaikkiin.

Kemiallisissa järjestelmissä, joissa käytetään ei-metallisia venttiilejä ja putkistoja, materiaalin valinnan, venttiilin rakenteen ja asennuskäytännön yhdistelmä tarjoaa paremman paineen hallinnan. Tämä lähestymistapa tukee koko putkistojärjestelmän turvallisempaa käyttöä ja pidempää käyttöikää.

K: Kuinka kemiallisten putkien takaiskuventtiilit auttavat suojaamaan pumppuja ja loppupään laitteita?

V: Kemikaaliputkistojärjestelmissä takaiskuventtiilejä käytetään estämään vastavirtaus, joka voi tapahtua pumpun sammutuksen tai paineenvaihtelun aikana. Estämällä takaisinvirtauksen ne auttavat vähentämään pumpun vaurioitumisen, tiivisteiden kulumisen ja alkuvirran laitteiden saastumisen riskiä, ​​mikä on erityisen tärkeää syövyttäviä aineita käsiteltäessä.

K: Mitä tekijöitä tulee ottaa huomioon valittaessa takaiskuventtiilejä syövyttäviä nesteitä varten?

V: Materiaalien yhteensopivuus on ensisijainen huolenaihe käsiteltäessä syövyttäviä nesteitä. PVC-C:stä, PVC-U:sta, PVDF:stä, PPH:sta tai FRPP:stä valmistetut takaiskuventtiilit valitaan yleisesti kemiallisen kestävyyden, käyttölämpötilan ja paineolosuhteiden perusteella. Venttiilin materiaalin sovittaminen putkistojärjestelmään auttaa ylläpitämään vakaata pitkän aikavälin toimintaa.

K: Miten ei-metalliset takaiskuventtiilit toimivat halkaisijaltaan suurissa putkijärjestelmissä?

V: Halkaisijaltaan suurissa putkissa ei-metalliset takaiskuventtiilit on suunniteltu tasapainottamaan virtauksen ohjausta ja rakenteellista vakautta. Oikein suunnitellut venttiilirungot ja sisäiset komponentit antavat niille mahdollisuuden käsitellä suurempia virtausmääriä säilyttäen samalla hallitun sulkemiskäyttäytymisen, mikä auttaa vähentämään tärinää ja paineen vaihtelua järjestelmässä.

K: Voiko takaiskuventtiilejä räätälöidä eri asennussuunnille?

V: Kyllä, takaiskuventtiilit voidaan suunnitella sopimaan vaaka- tai pystyasennukseen järjestelmävaatimuksista riippuen. Oikean rakenteen ja suunnan valinta varmistaa, että venttiililevy tai levy liikkuu tasaisesti virtauksen mukana, mikä tukee luotettavaa toimintaa vaihtelevissa prosessiolosuhteissa.

K: Miten takaiskuventtiilin rakenne vaikuttaa huoltovaatimuksiin?

V: Takaiskuventtiilin sisäinen rakenne vaikuttaa suoraan kulumiskuvioihin ja huoltotiheyteen. Suunnitelmat, joissa on ohjatut levyt tai yksinkertaistetut virtausreitit, vähentävät epätasaista kulumista ja kerääntymistä, mikä tekee rutiinitarkastuksesta ja huollosta helpommin hallittavissa kemiallisissa prosesseissa.

K: Mikä rooli takaiskuventtiileillä on prosessin vakauden ylläpitämisessä?

V: Estämällä ei-toivotun vastavirtauksen, takaiskuventtiilit auttavat ylläpitämään vakaan paineen ja virtaussuunnan koko putkilinjassa. Tämä vakaus on tärkeä kemiallisissa prosesseissa, joissa tasaiset käyttöolosuhteet tukevat tuotteen laatua ja vähentävät suunnittelemattomien seisokkien todennäköisyyttä.

K: Kuinka takaiskuventtiilit voidaan integroida muihin ei-metallisiin putkistokomponentteihin?

V: Takaiskuventtiilit valitaan yleensä sopimaan samaan materiaalijärjestelmään kuin putket ja liittimet. Yhteensopivien ei-metallisten komponenttien käyttö auttaa varmistamaan tasaisen lämpölaajenemisen, kemiallisen kestävyyden ja paineen suorituskyvyn koko putkilinjassa, mikä tukee luotettavaa järjestelmän integrointia.
