Muovisten venttiiliputkijärjestelmien nykyaikainen määritelmä ja kehitys
Nykyaikaisen teollisen nesteiden ohjauksen alalla Muovinen venttiiliputki järjestelmä on kehittynyt yksinkertaisista lisävarusteista monimutkaisten suunnitteluprojektien ydinkomponentiksi. Perustamisestaan vuonna 1999 lähtien Kaixin Pipeline Technologies Co., Ltd. on omistautunut edistämään innovaatioita tällä alalla. Vaikka perinteiset metalliputkijärjestelmät ovat kestäviä, ne usein kamppailevat erittäin syövyttävissä kemiallisissa aineissa.
Muovisten venttiiliputkijärjestelmien perusteet
Täydellinen Muovinen venttiiliputki järjestelmä sisältää nesteiden kuljetusputkien lisäksi myös tarkkuussuunniteltuja muoviventtiilejä (kuten palloventtiilit, läppäventtiilit ja kalvoventtiilit) ja erilaisia liittimiä. Tämä integroitu ratkaisu varmistaa materiaalin fysikaalisten ominaisuuksien yhdenmukaisuuden koko nestelinkissä ja eliminoi siten sähkökemiallisen korroosion riskit, joita esiintyy yleisesti erilaisten materiaalien liitoksissa. Kansallisen tason Little Giant -yrityksenä Kaixin Pipeline Technologies Co., Ltd. on maksimoinut tämän integroidun suunnittelun Ningbossa sijaitsevan polymeeriputki- ja venttiiliteknologian tutkimus- ja kehityskeskuksensa kautta.
Perinteisten metallijärjestelmien ja muovisten venttiiliputkien vertailu
Perinteisiin ruostumattomasta teräksestä tai valurautajärjestelmistä verrattuna moderni Muovinen venttiiliputki järjestelmät osoittavat merkittäviä etuja useissa ulottuvuuksissa. Jos haluat nähdä nämä edut paremmin, katso seuraava ydinparametrien vertailu:
| Suorituskykymittari | Metalliputket (SS316/CI) | Muovinen venttiiliputki (PVDF/CPVC/PPH) |
| Korroosionkestävyys | Alttia happo/emäs/suolaeroosiolle ja ruosteelle | Ylivoimainen kemiallinen inertti, nolla ruostetta |
| Paino | Raskas (korkeat rakennus- ja tukikustannukset) | Kevyt (noin 1/6 - 1/8 metallista) |
| Sisäseinän sileys | Skaalautuu ajan myötä, mikä lisää virtausvastusta | Pysyvästi sileä, pieni kitka, energiaa säästävä |
| Sähkönjohtavuus | Johtava (galvaanisen korroosion vaara) | Eristin (nolla galvaanisen korroosion riskiä) |
| Ylläpitokustannukset | Korkea (vaatii pinnoitteen tai vaihdon) | Erittäin alhainen (käyttöikä jopa 50 vuotta) |
Muovisen venttiiliputken rooli nestedynamiikassa
Korkean tarkkuuden teollisissa sovelluksissa alhainen pintaenergia Muovinen venttiiliputki estää tehokkaasti hiukkasten tarttumisen nesteeseen. Kaixin Pipeline Technologies Co., Ltd. on investoinut voimakkaasti automatisoituihin tuotantolinjoihin varmistaakseen, että kaikki osat Muovinen venttiiliputki saavuttaa erittäin korkeat vaatimukset seinän paksuuden tasaisuudesta ja sisäseinän karheudesta. Tämä on ratkaisevan tärkeää painehäviön vähentämisessä pumppujärjestelmissä ja parantaa suoraan koko laitoksen energiatehokkuutta.
Vuotuinen T&K-investointi on lähes 10 miljoonaa RMB, Kaixin Pipeline Technologies Co., Ltd. tuottaa Muovinen venttiiliputki järjestelmät, jotka eivät ainoastaan täytä peruskuljetustarpeita, vaan myös murtautuvat suurissa sovelluksissa. Esimerkiksi niiden muoviset läppäventtiilit voivat saavuttaa DN 1000 halkaisijan samalla kun ne sopivat yhteen Muovinen venttiiliputki ja liittimet ulottuvat jopa DN800:aan, mikä täyttää markkinoiden aukon tehokkaissa, halkaisijaltaan suurissa muovinesteen ohjausjärjestelmissä.
Tärkeimmät muovisten venttiiliputkien materiaaliluokitukset ja fyysiset ominaisuudet
Suorituskykyisessä nesteenkäsittelyssä materiaalivalinta a Muovinen venttiiliputki määrittää suoraan järjestelmän turvamarginaalin ja käyttöiän. Kaixin Pipeline Technologies Co., Ltd. Kaixin Ultra-Pure Pipe Technology (Ningbo) Co., Ltd.:n nykyaikaisen tuotantolaitoksensa kautta prosessoi erilaisia edistyneitä polymeerejä. Valitsemalla tarkasti tuontiraaka-aineet ja hyödyntämällä 8 täysin automatisoitua muunnettua muovin tuotantolinjaa, yritys varmistaa, että jokainen tyyppi Muovinen venttiiliputki toimii erinomaisesti tietyissä äärimmäisissä teollisuusympäristöissä.
CPVC (PVC-C) muoviventtiiliputki
Ydintuotteena Kaixin Pipeline Technologies Co., Ltd. , CPVC (kloorattu polyvinyylikloridi) parantaa merkittävästi lämmönkestävyyttä lisäämällä klooripitoisuutta PVC-molekyyliketjussa. Tämä Muovinen venttiiliputki Sitä käytetään laajalti kemiallisessa valmistuksessa, lämpövoimaloiden rikinpoistossa ja palontorjuntajärjestelmissä.
Lämmönkestävyys : Toimii pitkään jopa 93°C:n lämpötilassa.
Mekaaninen lujuus : Säilyttää korkean renkaan jäykkyyden jopa korkeissa lämpötiloissa.
PVDF (polyvinylideenifluoridi) muovinen venttiiliputki
PVDF on järjestön premium-jäsen Muovinen venttiiliputki perhe. Hyödyntämällä syvää T&K-voimaansa, Kaixin Pipeline Technologies Co., Ltd. tuottaa PVDF systems that meet the requirements of semiconductor ultra-pure water (UPW). It possesses high chemical inertness and excellent UV resistance.
Ultra-High Purity : Ei lisäaineita, mikä estää nesteiden sekundaarikontaminaation.
Säänkestävyys : Ihanteellinen valinta ulkokäyttöön Muovinen venttiiliputki asennukset.
PPH (homopolymeeripolypropeeni) muoviventtiiliputki
PPH-materiaali voittaa beeta-modifikaatiolla tavallisen polypropeenin haurauden matalissa lämpötiloissa. PPH Muovinen venttiiliputki tarjoaa Kaixin Pipeline Technologies Co., Ltd. Siinä on erinomainen alkalin- ja korroosionkestävyys, jota käytetään yleisesti galvanoinnissa, metallurgiassa ja hapon talteenottojärjestelmissä.
Iskunkestävyys : Modifioitu molekyylirakenne tekee siitä kestävämmän teollisuuskohteissa.
Kustannustehokkuus : Tarjoaa kilpailukykyisen elinkaari-suhteen käsiteltäessä keski- tai korkeita lämpötiloja syövyttäviä nesteitä.
PVC-U (pehmittämätön polyvinyylikloridi) muoviventtiiliputki
Kuten eniten käytetty Muovinen venttiiliputki , PVC-U:lla on korvaamaton asema vedenkäsittelyssä ja kevyessä teollisuudessa. Yhtiö varmistaa, että sen PVC-U-tuotteet ovat lyijyttömät ja täyttävät tiukat hygieniastandardit.
Muovisen venttiiliputken ydinmateriaaliparametrien vertailutaulukko
| Fysikaalinen/kemiallinen indeksi | PVC-U | PVC-C (CPVC) | PPH | PVDF |
| Tiheys (g/cm3) | 1,40 - 1,45 | 1,48 - 1,55 | 0,90 - 0,92 | 1,75 - 1,78 |
| Jatkuva käyttölämpötila-alue (°C) | 0-60 | -20-95 | 0-90 | -40-140 |
| Lämmönjohtavuus (W/m·K) | 0.16 | 0.14 | 0.22 | 0.19 |
| Lineaarinen laajennuskerroin (mm/m·K) | 0.07 | 0.06 | 0.15 | 0.12 |
| Vetolujuus (MPa) | >= 45 | >= 50 | >= 25 | >= 40 |
| Kemiallinen kestävyys (happo/emäs) | Hyvä | Erinomainen | Erinomainen | Ensiluokkainen |
Muovisten venttiiliputkijärjestelmien ydinventtiilityypit
Täydellisenä Muovinen venttiiliputki järjestelmässä, venttiilit eivät ole vain nesteen portteja; ne ovat koko prosessin aivot. Kaixin Pipeline Technologies Co., Ltd. , jolla on yli 20 vuoden kokemus polymeerien valmistuksesta, on kehittänyt sarjan tehokkaita muoviventtiilejä vaativiin kemiallisiin ympäristöihin. Automatisoidun ruiskuvalun ja tiukan painetestauksen avulla yritys varmistaa, että jokainen komponentti sopii täydellisesti Muovinen venttiiliputki .
Palloventtiilit: Täyden virtauksen ohjauksen asiantuntijat
Palloventtiili on yleisin sulkuventtiili Muovinen venttiiliputki järjestelmät. Kaixin Pipeline Technologies Co., Ltd. tuottaa True Union Ball Valves featuring a double union design, allowing for valve maintenance without dismantling the entire pipe. It features 1/4 turn operation with a full-bore design to minimize pressure loss. The sealing technology uses PTFE seats and dual O-ring seals to ensure zero leakage.

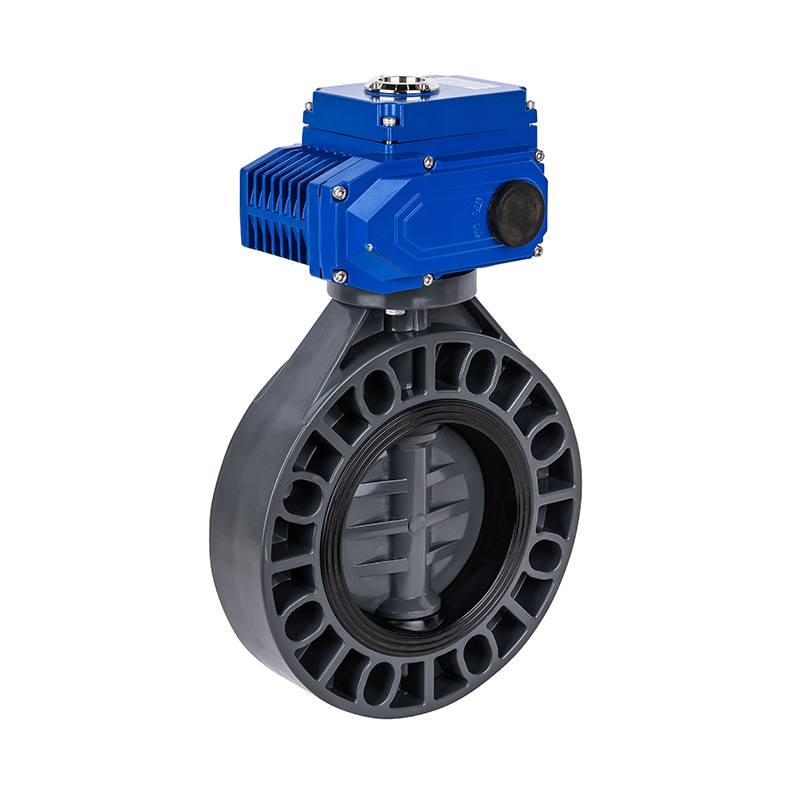

Läppäventtiilit: Ihanteellinen halkaisijaltaan suuriin järjestelmiin
Kun halkaisija a Muovinen venttiiliputki järjestelmä ylittää DN150:n, läppäventtiileistä tulee suositeltava valinta kompaktin rakenteensa ansiosta. Kaixin Pipeline Technologies Co., Ltd. osoittaa ylivertaista valmistuskykyä muovisilla läppäventtiileillä, jotka ulottuvat jopa DN 1000 . Ne vähentävät merkittävästi putkiston kuormitusta metalliventtiileihin verrattuna. Venttiilirungot on usein valmistettu FRPP:stä tai PVDF:stä rakenteellisen vakauden parantamiseksi suurissa kokoissa.
Venttiilin valinnan vertailutaulukko
| Valintametriikka | Palloventtiili | Perhosventtiili | Kalvoventtiili |
| Päätoiminto | Nopea päälle/pois | Suuri halkaisija päälle/pois | Tarkka sääntely |
| Virtauskerroin (Cv) | Erittäin korkea | Keskikokoinen | Matala |
| Saatavilla koot | DN15 - DN300 | DN50 - DN 1000 | DN15 - DN250 |
| Paineen suorituskyky | Erinomainen (PN16) | Keskikokoinen (PN6-10) | Keskitaso (PN6-10) |
| Kiinteiden aineiden käsittely | Reilu | Hyvä | Erinomainen |
Tekniset parametrit: Paine- ja lämpötilaluokitukset
Esitys a Muovinen venttiiliputki on dynaaminen, säätyy ympäristön lämpötilan ja sisäisen paineen mukaan. Kaixin Pipeline Technologies Co., Ltd. tarjoaa tarkat suunnittelutiedot, jotka perustuvat pitkäaikaiseen hydrostaattiseen lujuuteen (LTHS).
Paineluokitukset ja SDR/PN-järjestelmät : Painekapasiteetti a Muovinen venttiiliputki määritellään vakiomittasuhteella (SDR) tai nimellispaineella (PN). Kaixin Pipeline Technologies Co., Ltd. tuottaa pipes and fittings up to DN800, with wall thicknesses strictly following international standards.
Lämpötilaa vähentävät tekijät : Lämpötilan noustessa vetolujuus a Muovinen venttiiliputki vähenee. Insinöörien on käytettävä lämpötilan vähennyskerrointa laskeakseen todellisen sallitun paineen.
| Käyttölämpötila (°C) | PVC-U | PVC-C | PPH | PVDF |
| 20°C | 1.00 | 1.00 | 1.00 | 1.00 |
| 40 °C | 0.70 | 0.85 | 0.83 | 0.85 |
| 60 °C | 0.22 | 0.65 | 0.55 | 0.76 |
| 80 °C | Ei käytössä | 0.42 | 0.35 | 0.61 |
| 140 °C | Ei käytössä | Ei käytössä | Ei käytössä | 0.25 |
Yhteystekniikat ja asennusstandardit
Nivelten lujuus määrää usein onnistumisen a Muovinen venttiiliputki hanke. Kaixin Pipeline Technologies Co., Ltd. asettaa tiukat liitäntästandardit T&K-keskuksensa kautta varmistaen virheettömän sovituksen putkien, liitososien ja venttiilien välillä.
Liuotinhitsaus : PVC-sarjalle Muovinen venttiiliputki Liuotinhitsaus on kemiallinen kylmähitsausprosessi, jossa kahden osan molekyylikerrokset tunkeutuvat toisiinsa muodostaen yhden yksikön.
Fuusiohitsaus : Kaixin Pipeline Technologies Co., Ltd. suosittelee lämpöfuusiota PPH:lle ja PVDF:lle. Tämä sisältää Socket Fusion pienemmän halkaisijan ja Butt Fusion suuren halkaisijan Muovinen venttiiliputki DN800 asti.
| Parametri (20 mm seinä) | PPH putki | PVDF putki |
| Lämmityslevyn lämpötila (°C) | 210 /-10 | 240 /-5 |
| Lämmitysaika (s) | ~200 | ~160 |
| Jäähdytysaika (min) | 25-30 | 30-40 |
Korroosionkestävyys ja kemiallinen yhteensopivuus
Vuodesta 1999, Kaixin Pipeline Technologies Co., Ltd. on keskittynyt ei-metallisiin korroosionkestäviin materiaaleihin varmistaakseen ruosteeton Muovinen venttiiliputki ratkaisuja kemian- ja metallurgiateollisuudelle. Resistanssi perustuu polymeerin molekyyliinerttiyyteen, eli galvaanisen korroosion riskiä ei ole.
| Media | Kons. (%) | Lämpötila (°C) | PVC-U | PPH | PVC-C | PVDF |
| Rikkihappo | 70 % | 60 | Hyvä | Hyvä | Erinomainen | Ensiluokkainen |
| Kloorivetyhappo | 37 % | 40 | Erinomainen | Erinomainen | Erinomainen | Ensiluokkainen |
| Natriumhydroksidi | 50 % | 60 | Erinomainen | Ensiluokkainen | Erinomainen | Ensiluokkainen |
Tyypilliset teolliset sovellukset ja huolto
Vedenkäsittely ja suolanpoisto : Muovinen venttiiliputki on ainoa luotettava valinta suolasumua ja korkeaa suolapitoisuutta vastaan. Suuret DN800-putket kestävät voimakasta eroosiota.
Puolijohde UPW : PVDF Muovinen venttiiliputki järjestelmät valmistetaan puhdastiloissa metalli-ionien saostumisen varmistamiseksi.
Kemiallinen peittaus : PPH- ja CPVC-tuotteet korvaavat kalliit seokset käsiteltäessä happoja yli 60 °C:n lämpötiloissa.
FAQ
Mikä on muovisen venttiiliputken odotettu käyttöikä?
Suunnitelluissa lämpötila- ja paineolosuhteissa tuontiraaka-aineita käyttävät korkealaatuiset järjestelmät voivat kestää yli 50 vuotta.
Voiko kaikkia materiaaleja käyttää juomaveteen?
Ei Kaixin Pipeline Technologies Co., Ltd. suosittelee sertifioitua PVC-U tai PPR Muovinen venttiiliputki juomaveteen, jotta varmistetaan, ettei siinä ole lyijyä tai haitallisia lisäaineita.
Kuinka käsitellä halkaisijaltaan suuren muoviventtiiliputken painumista?
Yli DN300:n järjestelmissä tukivälit on laskettava tarkasti. Raskaiden venttiilien, kuten DN1000-läppäventtiilin, alle suositellaan riippumattomia tukijalkoja.
Muovisten venttiiliputkijärjestelmien yhteenvetovalintaopas
| Tarvitsetko | Materiaali | Pääasiallinen etu | Paine (20°C) |
| Perus viemäröinti | PVC-U | Matala cost, easy install | PN10 / PN16 |
| Kuuma vesi/kuuma happo | CPVC | Korkean lämpötilan lujuus | PN10 |
| Industrial Chem | PPH | Iskunkestävä | PN10 |
| Ultra-Pure/Extreme | PVDF | Erittäin puhdas, jopa 140°C | PN16 |
Kaixin Pipeline Technologies Co., Ltd. jatkaa teknologiavetoisen, ajan tahdissa pysymisen filosofiaa, investoi miljoonia T&K-toimintaan korkealaatuisen Made in China -tuotteen tuomiseksi. Muovinen venttiiliputki järjestelmät maailmanlaajuisille asiakkaille sen modernista 200 miljoonan RMB:n tuotantokannasta.
