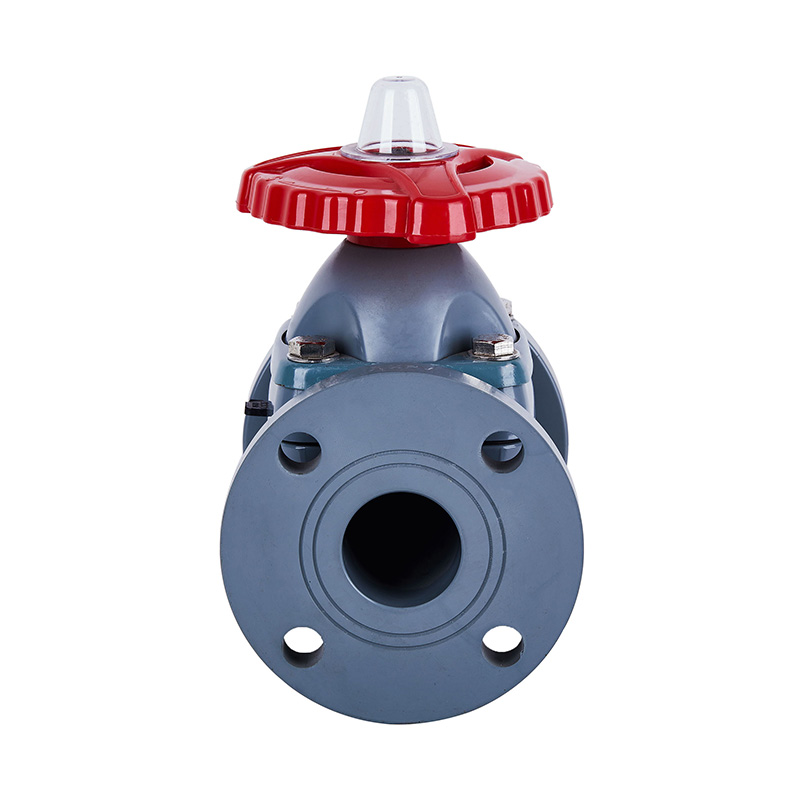

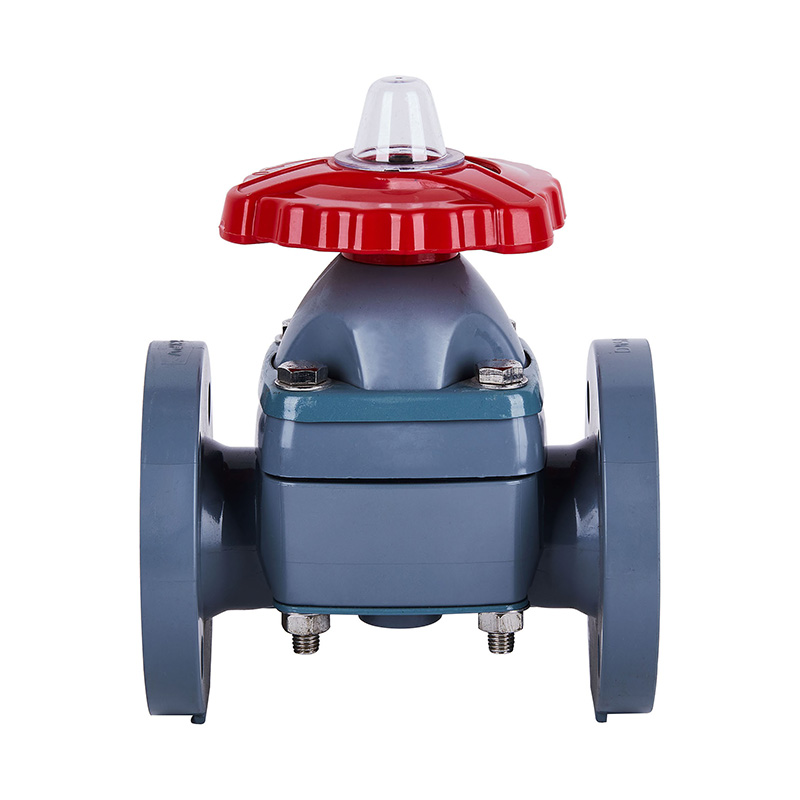

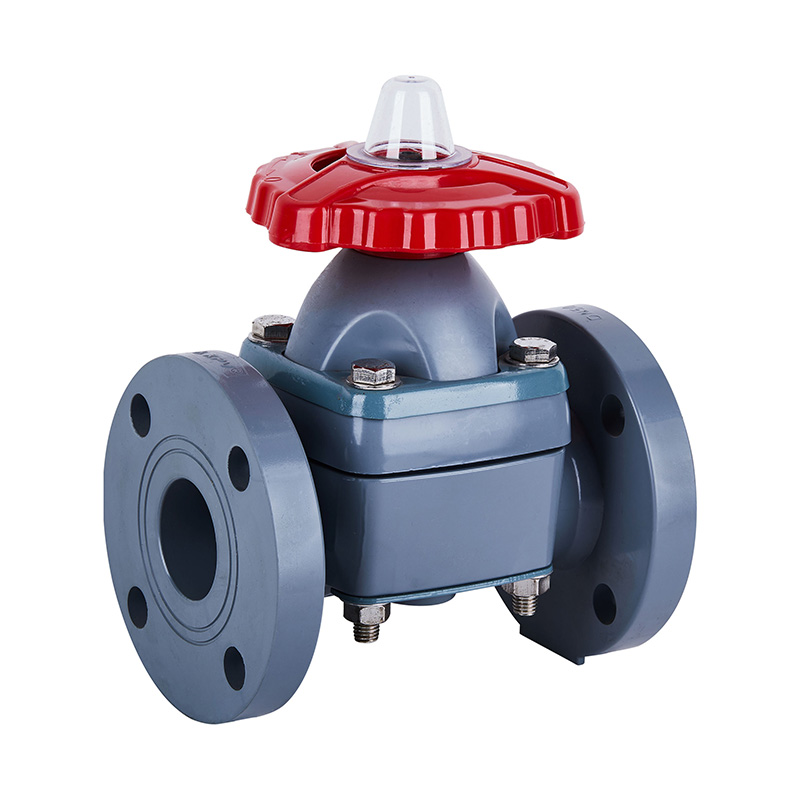

PVC-C G41F-10V laipallinen kalvoventtiiliDN20、DN32-150 20A、32A-150A JIS-standardi

Erittäin kestävä korkean lämpötilan manuaalinen PVC-C-laipallinen kalvoventtiili happamille nesteisiin ja vesihuoltoon, JIS-standardi
Tuotteen nimi: PVC-C kalvoventtiili
Väri: Harmaa
Koko: DN20-150
Malli: G41F-10V
Sovellus: Yleinen
Materiaali: Muovi
Keskilämpötila: korkea, keskitaso
Paine: Keskinkertainen
Virtalähde: Manuaalinen
Väliaine: Happo
Portin koko: DN20-150
Rakenne: Kalvo
Liitäntä: Laipallinen pää
Sertifikaatti: ISO9001
Väliaine: Happo
Paineluokka: 1,0 Mpa (10 bar)
Venttiilin tyyppi: 1-tie
Tiivistys: EPDM F46
Toimitusaika: 7 päivää
Minimitilausmäärä: 1 kpl

Tuotteen rakenteelliset ominaisuudet
1. Tiivistekalvo on valmistettu F46:sta tai PFA:sta, jonka taivutuskestävyys on ≥120 000 sykliä ja korroosionkestävyys vastaa F4:ää.
2. Venttiili käyttää ruuvinostorakennetta, jolla on alhainen vääntömomentti ja erinomainen vakaus.

Sovelluksen lämpötilarajoitusten luettelo

Materiaali Keskilämpötila℃ Materiaali Keskilämpötila℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

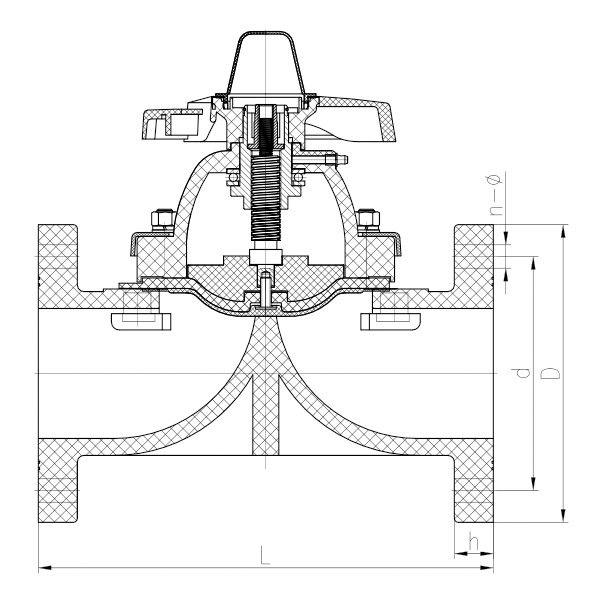

Kalvoventtiilikokoonpanon yksityiskohtainen piirustus
Ei Nimi Materiaali
1 Peitteen raja AS
2 Stud Teräs, ruostumaton teräs
3 Kiinnitysmutteri FRPP
4 Aluslevy FRPP
5 Pyörä Seosmateriaali
6 Platen Teräs, ruostumaton teräs
7 Kaksipäinen nasta ja mutteri Teräs, ruostumaton teräs
8 Konepelti FRPP, PVDF, PVC-U, PVC-C, PPH
9 Yoke Nut Teräs, kupari Ht300
10 Varsi Teräs, ruostumaton teräs
11 Disc valurauta, FRPP, PVDF, PVC-U, PVC-C, PPH, teräs, ruostumaton teräs, C.I.FRP
12 Flim EPDM, FPM
13 Kalvo F46.PFA
14 Runko FRPP, PVDF, PVC-U, PVC-C, PPH
15 Platen Teräs, ruostumaton teräs

Mittasuhteiden luettelo

DN (mm) D d L h n Ø
20 (3/4") 105 75 120 18 4 15x16
25(1) 115 90 130 18 4 19x20,5
32 (1 1/4") 135 100 160 20 4 19x20,5
40 (1 1/2") 145 105 180 20 4 19x20,5
50 (2") 160 120 210 21 4 19x20,5
65 (2 1/2") 180 140 250 22 4 19x20,5
80 (3") 195 150 280 22 8 19x20,5
100 (4") 229 175 340 24 8 19x20,5
125 (5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
