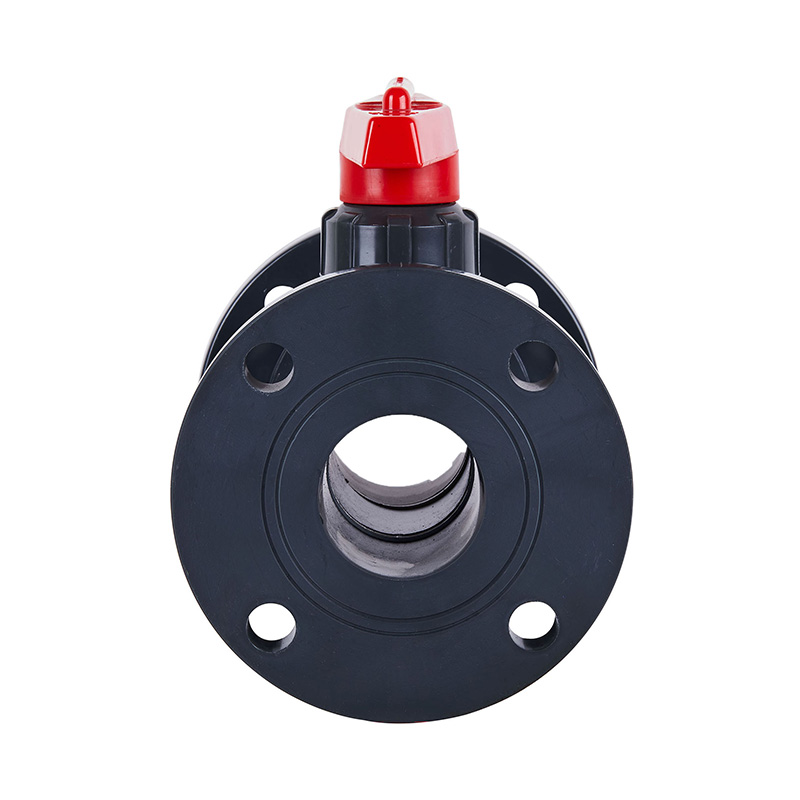

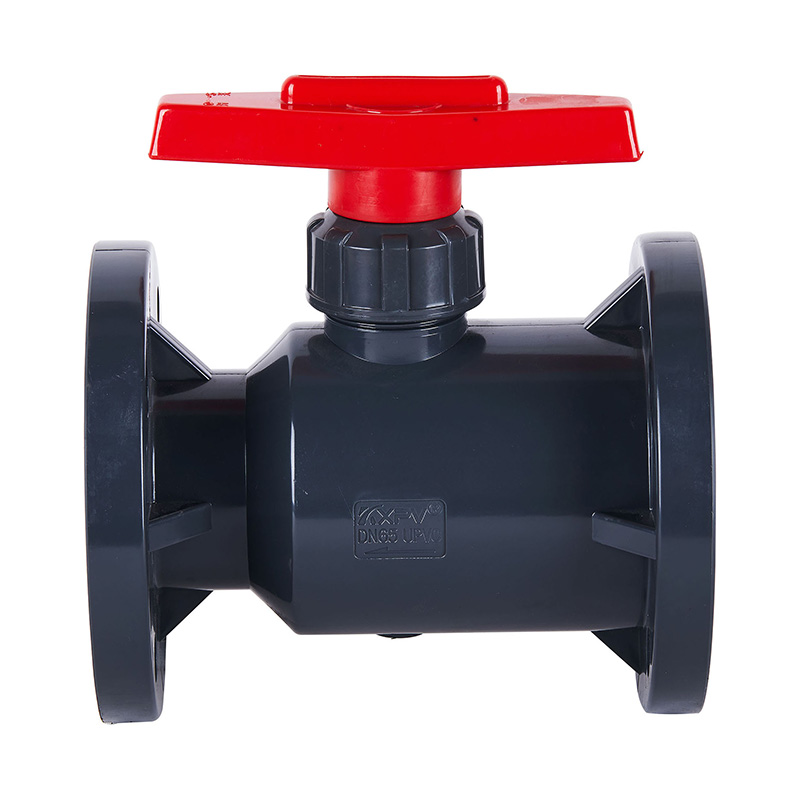

PVC-U Q41F-10U laipallinen palloventtiili DN15-300 GB vakio

Laadukas, korkean lämpötilan, kemikaaleja kestävä PVC-U-laipallinen palloventtiili. PVC ANSI standardi teollisuussaniteettimuoviventtiili.
Mallinumero: Q41F-10U
Materiaali: Muovi
Liitäntämuoto: Laippa
Ajotila: Manuaalinen
Nimellispaine: 10 kg
Kanava: Suora tyyppi
Rakenne: Kiinteä palloventtiili
Tehtävä: Teollinen käyttö
Lämpötila: Korkea lämpötila
Sovellus: teollinen käyttö, vesiteollisuuskäyttö
Tekniset tiedot: DN15-DN100
Vakio: ANSI
HS-koodi: 8481804090

Paineluokka: 1,0 Mpa (10 bar)

Tuotteen rakenteelliset ominaisuudet

1. Engineering muovisarjan palloventtiili hyväksyy FRPP, PVDF, PVC-C, PVC-U, PPH jne. korroosionkestävyyden kestomuovin, joka muodostuu yhdessä ruiskupuristuksessa ja jolla on vahva kyky vastustaa korroosiota.
2. Luotettava tiiviste, pieni avaus- ja sulkeutumismomentti Avaus- ja sulkeutumismomentti.
3. Pieni nesteen vastus, Avaa/sulje nopeasti.
4. Yksinkertainen rakenne, kaunis ulkonäkö.

Sovelluksen lämpötilarajoitusten luettelo

Materiaali Keskilämpötila℃ Materiaali Keskilämpötila℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

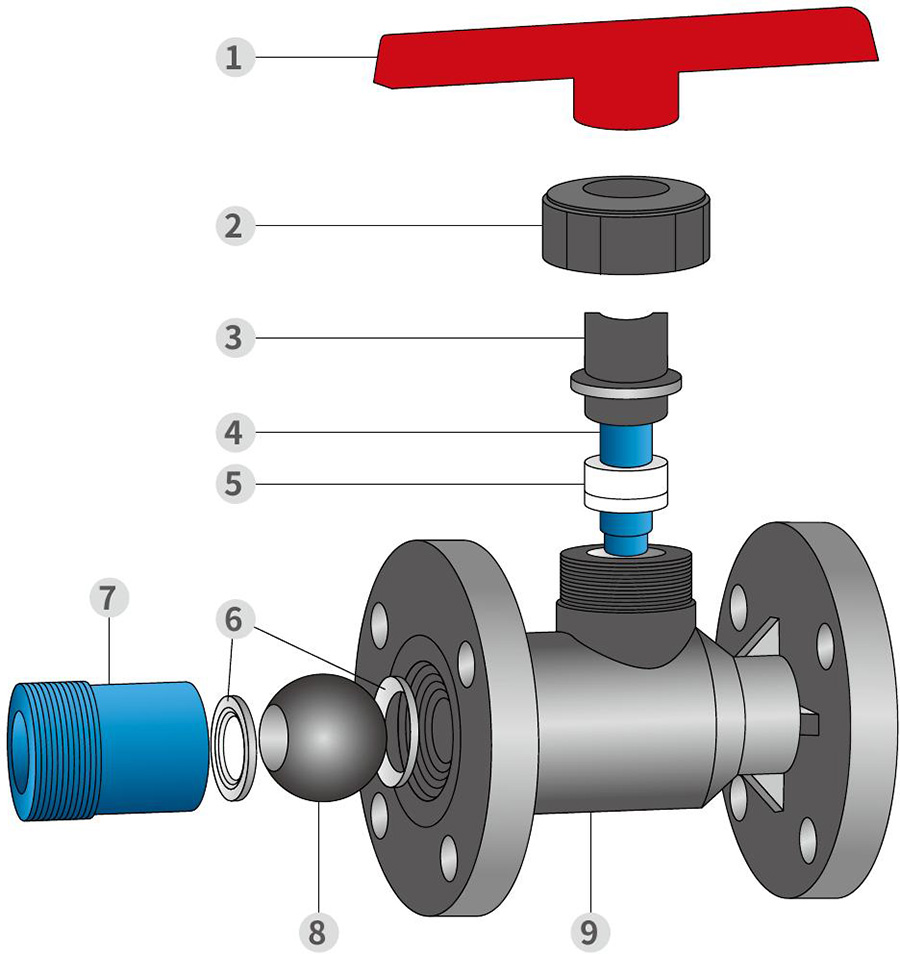

Boddily muotoinen palloventtiilikokoonpanon yksityiskohtapiirros

Osa Materiaalitaulukko

Ei Nimi Materiaali
1 Kahva Seosmateriaali
2 Kiinnitysmutteri FRPP, PVDF, PVC-U, PVC-C, PPH
3 Paikannusrengas FRPP, PVDF, PVC-U, PVC-C, PPH
4 Varsi FRPP, PVDF, PVC-U, PVC-C, PPH
5 Varsi seal PTFE
6 Suljettu pallo PTFE
7 Tiiviste istuin FRPP, PVDF, PVC-U, PVC-C, PPH
8 Pallo FRPP, PVDF, PVC-U, PVC-C, PPH
9 Runko FRPP, PVDF, PVC-U, PVC-C, PPH

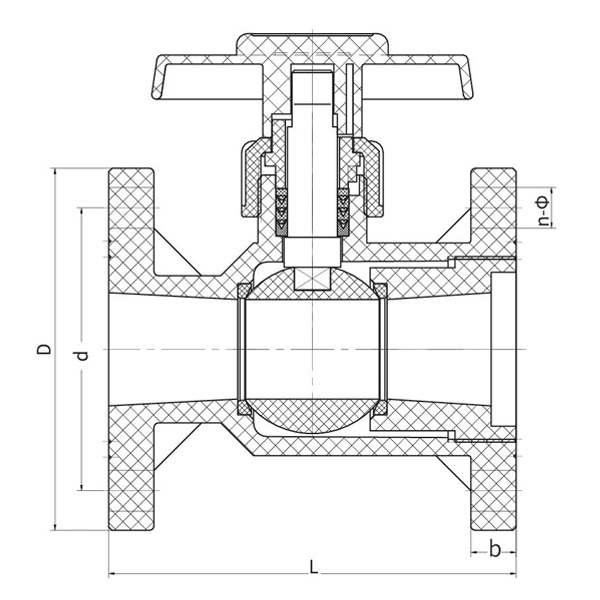

Mittasuhteiden luettelo

DN(mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15 (1/2") 95 95 65 70 120 15 4-15 4-φ15
20 (3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32 (11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40 (11/2") 145 140 125 110 105 98.4 168 20 4-s18 4φ19 4-φ16
50 (2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65 (21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80 (3") 195 185 190 160 150 152.4 255 25 8-φ18.5 8-19 4-φ18
100 (4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125 (5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150 (6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200 (8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250 (10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300 (12") 440 440 400 400 450 38 12-Φ23 16-Φ25
