[Science-tarrat] Muottien tekeminen: Tiedätkö eron kierteitetyillä NPT-hampailla, PT-hampailla ja G-hampailla?

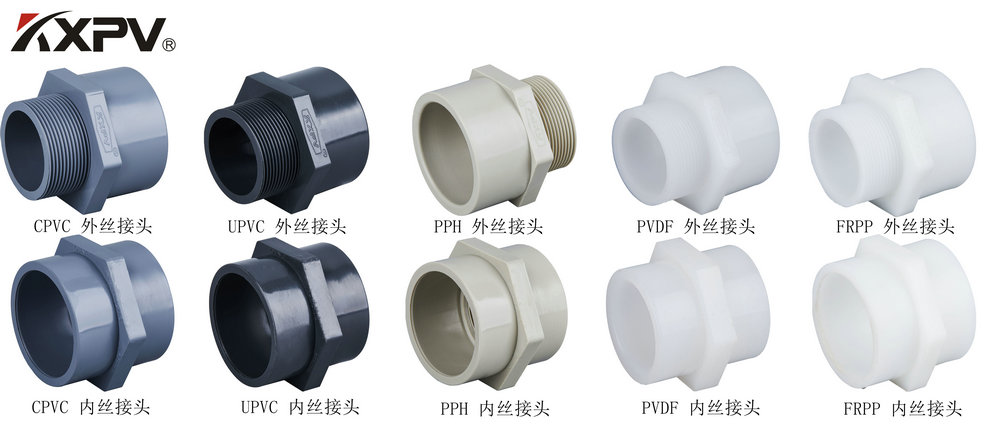

NPT on yleiskäyttöinen amerikkalainen standardi kartioputkikierre, jonka profiilikulma on 60°. PT-kierre on tuumainen kartiokierre, jonka hammasprofiilikulma on 55°. Tiivisteessä yleisimmin käytetty tuumaputkikierre on hieno kierre. Koska karkealla kierteellä on suuri hammassyvyys, se heikentää merkittävästi putken lujuutta kierteen ulkohalkaisijan kanssa. PF-kierre on putken rinnakkaiskierre. G on 55 asteen kierteetön tiivistetty putkikierre, joka kuuluu Wyeth-kierreperheeseen. Merkitty G tarkoittaa sylinterimäistä kierrettä. G on putken kierteen yleinen nimi (Guan). Jako 55 ja 60 astetta kuuluu toiminnalliseen ZG:hen, joka tunnetaan yleisesti nimellä putkikartio, eli kierre on käsitelty kartiomaisella pinnalla. Yleiset vesiputkien liitokset ovat tällaisia. Vanha kansallinen standardi, jossa on merkintä Rc metrisestä kierteestä, ilmaistaan ​​nousulla, ja amerikkalainen ja brittiläinen lanka ilmaistaan ​​lankojen lukumäärällä tuumaa kohti. Tämä on suurin ero niiden välillä. Metrinen kierre on 60 asteen tasasivuinen kierretyyppi ja tuumainen kierre on tasakylkinen 55 astetta. Lankatyyppi, amerikkalainen lanka 60 astetta. Metrisiä yksiköitä käytetään metrisissä kierteissä ja imperialistisia yksiköitä amerikkalaisten ja brittiläisten kierteiden kohdalla. Putken kierteitä käytetään pääasiassa putkistojen yhdistämiseen. Sisä- ja ulkokierteet ovat tiiviisti yhteensopivia, ja on olemassa kahdenlaisia ​​suoria putkia ja kartioputkia. Nimellishalkaisija viittaa liitetyn putken halkaisijaan, ilmeisesti suurempi kierteen halkaisija on suurempi kuin nimellishalkaisija. 1/4, 1/2, 1/8 ovat tuuman kierteiden nimellishalkaisijat tuumina.

1. Tuumaisen järjestelmän yhtenäinen kierre on käytetään laajasti tuumajärjestelmän maissa. Tämän tyyppinen kierre on jaettu kolmeen sarjaan: karkea kierresarja UNC, hienokierresarja UNF, erittäin hieno kierresarja UNFF ja kiinteä kierresarja UN.

Merkintämenetelmä: kierteen halkaisija - hampaiden lukumäärä tuumaa kohti -sarjakoodi - tarkkuusluokka

Esimerkki: Karkeahammassarja 3/8—16UNC—2A

Hienohammassarja 3/8—24UNF—2A

Erittäin hienot hampaat sarja 3/8—32UNFF—2A

Kiinteä noususarja 3/8—20UN—2A

Ensimmäinen numero 3/8 edustaa kierteen ulkohalkaisijaa, yksikkö on tuumaa, ja muunnos metriseksi yksiköksi mm on kerrottava 25,4:llä, eli 3/8 × 25,4 = 9,525 mm; toinen ja kolmas numero 16, 24, 32 ja 20 ovat hampaiden lukumäärä tuumaa kohden (hampaiden lukumäärä 25,4 mm:n pituudella); tekstikoodit UNC, UNF, UNFF, UN kolmannen numeron jälkeen ovat sarjakoodeja ja kaksi viimeistä numeroa 2A ovat tarkkuusasteita.

2. 55°:n sylinterimäisen putken kierteen muuntaminen

55° sylinterimäinen putken kierre on peräisin tuuman sarjasta, mutta sitä käytetään laajalti metrisissä ja tuumamaissa. Sitä käytetään putkiliitosten ja nesteiden, kaasujen siirtoon ja johtojen asennukseen. Jokaisen maan koodit ovat kuitenkin erilaisia, joten paina. Taulukossa (kontrastitaulukossa) olevat ulkomaalaiset koodit muunnetaan maamme koodeiksi. Nyt eri maiden 55° sylinterimäisten putkikierteiden koodit on lueteltu alla olevassa taulukossa.

Maakoodi

Kiina G

Japani G, PF

UK BSP, BSPP

Ranskalainen G

Saksa R (sisäkierre), K (ulkokierre)

Entinen Neuvostoliitto G, TPУБ

ISO Rp

3. 55° kartiomaisen putken kierteen muuntaminen

55° kartiomainen putken kierre tarkoittaa, että kierteen profiilikulma on 55° ja kierteen kartiosuhde on 1:16. Tämä lankasarja on laajalti käytössä maailmassa, ja sen koodinimet ovat erilaisia ​​eri maissa. Katso alla oleva taulukko. Alla olevan taulukon vieraskoodin mukaan se muunnetaan kiinalaiseksi koodiksi.

Maakoodi

Kiina ZG, R (ulkokierre)

Brittiläinen BSPT, R (ulkokierre), Rc (sisäkierre)

Ranska G (ulkokierre), R (ulkokierre)

Saksa R (ulkokierre)

Japani PT, R

ISO R (ulkokierre), Rc (sisäkierre)

4. 60° kartiomaisen putken kierteen muuntaminen

60° kartiomainen putken kierre viittaa putken kierteeseen, jonka hammasprofiilikulma on 60° ja kierteen kartio 1:16. Tätä lankasarjaa käytetään työstökoneteollisuudessa kotimaassani, Yhdysvalloissa ja entisessä Neuvostoliitossa. Sen koodinimi merkittiin aiemmin maassamme K:ksi ja myöhemmin Z:ksi, ja nyt se on muutettu NPT:ksi. Katso alla olevasta taulukosta lankakoodien vertailutaulukko.

Maakoodi

Kiina Z (vanha) NPT (uusi)

Yhdysvaltain ydinsulkusopimus

Neuvostoliitto B

5. 55° puolisuunnikkaan muotoisen kierteen muunnos

Puolisuunnikaikierteellä tarkoitetaan metristä puolisuunnikkaan muotoista kierrettä, jonka profiilikulma on 30°. Tämä lankasarja on suhteellisen yhtenäinen kotimaassa ja ulkomailla, ja sen koodi on melko johdonmukainen. Katso langan koodi alta

Maakoodi

Kiina T (vanha) Tr (uusi)

ISO Tr

Saksa Tr

Entinen Neuvostoliitto Tr

Lankojen eri käyttötarkoitusten mukaan se voidaan jakaa

1. Kansainvälisen metrisen standardin kierre

(InternationalMetricThreadSystem:

Kotimaani kansallisessa CNS-standardissa käytetty lanka. Hampaan yläosa on litteä, jota on helppo kääntää, ja hampaan alaosa on kaaren muotoinen kierteen lujuuden lisäämiseksi. Kierrekulma on 60 astetta ja spesifikaatiota edustaa M. Metrinen lanka voidaan jakaa kahteen tyyppiin: karkea lanka ja hieno lanka. Merkintä on M8x1,25. (M: koodi, 8: nimellishalkaisija, 1,25: jako).

2. Amerikkalainen standardi lanka

(American Standard Thread) ：

Sekä langan yläosa että juuri ovat tasaiset ja lujuus on parempi. Kierrekulma on myös 60 astetta, ja spesifikaatio ilmaistaan muutamalla hammastuksella tuumaa kohti. Tällainen kierre voidaan jakaa kolmeen laatuun: karkea kierre (NC); hieno lanka (NF); erittäin hieno lanka (NEF). Merkintätapa on 1/2-10NC. (1/2: ulkohalkaisija; 10: hampaiden lukumäärä tuumaa kohti; NC-koodi).

3. Yhtenäinen vakiokierre

(UnifiedThread):

Yhdysvallat, Iso-Britannia ja Kanada ovat yhdessä laatineet sen, ja se on tällä hetkellä yleisesti käytetty tuumalanka.

Kierrekulma on myös 60 astetta, ja spesifikaatio ilmaistaan muutamalla hammastuksella tuumaa kohti. Tällainen lanka voidaan jakaa karkeaan lankaan (UNC); hieno lanka (UNF); erittäin hieno lanka (UNEF). Merkintätapa on 1/2-10UNC. (1/2: ulkohalkaisija; 10: hampaiden lukumäärä tuumaa kohti; UNC-koodi)

4. V-muotoinen lanka

(terävä V-säie) ：

Top ja juuri ovat molemmat teräviä, heikkoja, eikä niitä käytetä usein. Kierrekulma on 60 astetta.

5. Hui-tyyppinen lanka

(WhitworthThread):

Lanka on hyväksytty British National Standardin mukaan. Kierrekulma on 55 astetta ja symboli on "W". Se soveltuu valmistukseen valssausmenetelmällä. Merkintätapa on W1/2-10. (1/2: ulkohalkaisija; 10: hampaiden lukumäärä tuumaa kohti; W-koodi).

6. Pyöreä lanka

(KnuckleThread):

Se on saksalaisen DIN:n määrittelemä vakiokierre. Soveltuu polttimoiden ja kumiputkien liittämiseen. Symboli on "Rd".

7. Putken kierre

(PipeThread):

Vuodon estämiseen käytettyjä kierteitä käytetään usein kaasu- tai nesteputkiliittimien liittämiseen. Kierrekulma on 55 astetta, joka voidaan jakaa suoran putken kierteen koodiin "PS, NPS" ja vinoon putken kierteeseen koodiin "NPT". Kartio on 1:16, eli 3/4 tuumaa per jalka.

8. Neliön muotoinen kierre

(Square Thread):

Voimansiirron hyötysuhde on korkea, kuulakierteen jälkeen, eikä sitä voida säätää mutterilla kulumisen jälkeen, mikä on haitta. Yleensä käytetään ruuvipuristimen ruuveihin ja nosturin ruuviin.

9. Puolisuunnikkaan muotoinen kierre

(Puunnikkaan muotoinen lanka) :

Tunnetaan myös nimellä Akem-lanka. Voimansiirtotehokkuus on hieman pienempi kuin neliökierteellä, mutta sitä voidaan säätää mutterilla kulumisen jälkeen. Metrinen kierrekulma on 30 astetta ja tuuman kierrekulma on 29 astetta. Yleensä käytetään sorvin johtoruuvia varten. Symboli on "Tr".

10. Sahalaitainen lanka

(ButtressTread):

Kutsutaan myös viistokierreksi, se soveltuu vain yksisuuntaiseen lähetykseen. Kuten ruuvituki, puristimet jne. Symboli on "Bu".

11. Pallon lanka:

Parhaan siirtotehokkuuden omaavan kierteen valmistaminen on vaikeaa ja hinta on erittäin korkea. Sitä käytetään tarkkuuskoneissa. Kuten CNC-työstökoneen johtoruuvi.

Tuumapulttien esitys:

LH 2N 5/8 x 3 - 13UNC-2A

(1) LH on vasen kierre (oikea kierre, joka voidaan jättää pois).

(2) 2N kaksinkertainen kierre.

(3) 5/8 tuuman kierre, ulkohalkaisija 5/8 tuumaa

(4) 3 Pultin pituus on 3".

(5) 13 kierre laskee 13 hammasta tuumalla.

(6) UNC:n yhtenäinen standardikierre karkea kierre.

(7) Tason 2 sovitus, ulkokierre (3: tiukka sovitus; 2: keskisovitus; 1: löysä sovitus) A: ulkokierre (voidaan jättää pois) B: sisäkierre

Tämä artikkeli tulee Internetistä, vain oppimista ja viestintää varten, ei kaupallista tarkoitusta.
