[Tieteellinen tarra] Analyysi 5 venttiilin eduista ja haitoista

"Tunne itsesi ja vihollinen, älä koskaan pääty taisteluun" Edellytys venttiilien oikealle valinnalle ja käytölle on kattava ja täsmällinen ymmärrys kunkin venttiilin eduista ja haitoista sekä käytetyn väliaineen fysikaalisista ominaisuuksista (lämpötila, paine); kemialliset ominaisuudet (syövyttävä); Väliaineen puhtaus (ei ole kiinteitä hiukkasia tai viskositeettia jne.), oikean tuotteen valinta voi saavuttaa sen parhaan suorituskyvyn ja taloudellisimman käyttöiän. Alla analysoimme seuraavien venttiilien edut ja haitat.

NO.1

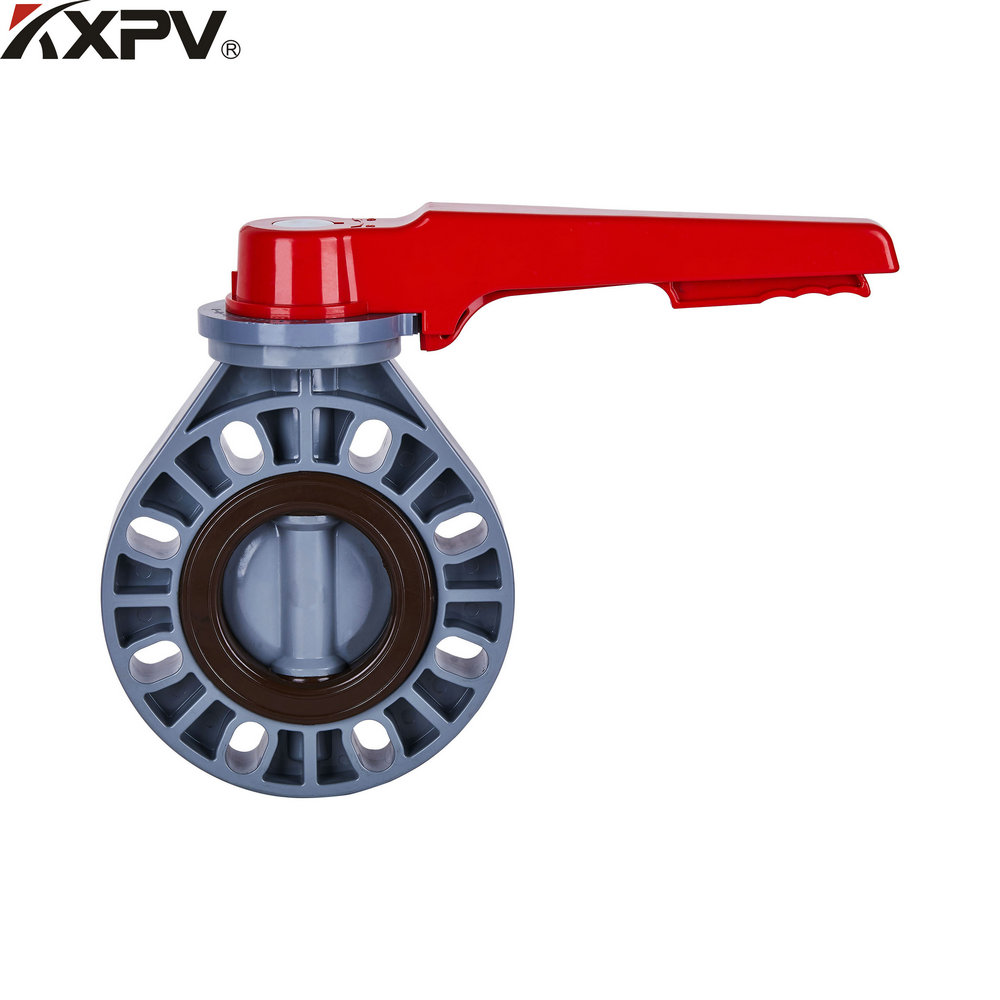

Läppäventtiili on venttiili, joka käyttää kiekkotyyppistä avaus- ja sulkuelintä liikkumaan edestakaisin noin 90° nestekanavan avaamiseksi, sulkemiseksi ja säätämiseksi.

etu:

① Yksinkertainen rakenne, pieni koko, kevyt, vähemmän kulutustarvikkeita, sopii suurihalkaisijaisille venttiileille;

②Nopea avautuminen ja sulkeminen, alhainen virtausvastus;
③ Sitä voidaan käyttää väliaineille, joissa on suspendoituneita kiinteitä hiukkasia, ja sitä voidaan käyttää myös jauhe- ja rakeisiin väliaineisiin tiivistyspinnan lujuuden mukaan. Sitä voidaan käyttää ilmanvaihto- ja pölynpoistoputkistojen kaksisuuntaiseen avaamiseen ja sulkemiseen sekä säätöön, ja sitä käytetään laajalti kaasuputkissa ja vesikanavissa metallurgiassa, kevyessä teollisuudessa, sähkövoimassa ja petrokemian järjestelmissä.

Haitat:

① Läppäventtiilin rakenteen ja tiivistemateriaalin rajoitusten vuoksi se ei sovellu käytettäväksi korkean lämpötilan ja korkean paineen putkistossa.
②Tiivistyskyky on huonompi kuin palloventtiileillä ja sulkuventtiileillä, joten sitä käytetään paikoissa, joissa tiivistysvaatimukset eivät ole kovin korkeat.

NO.2

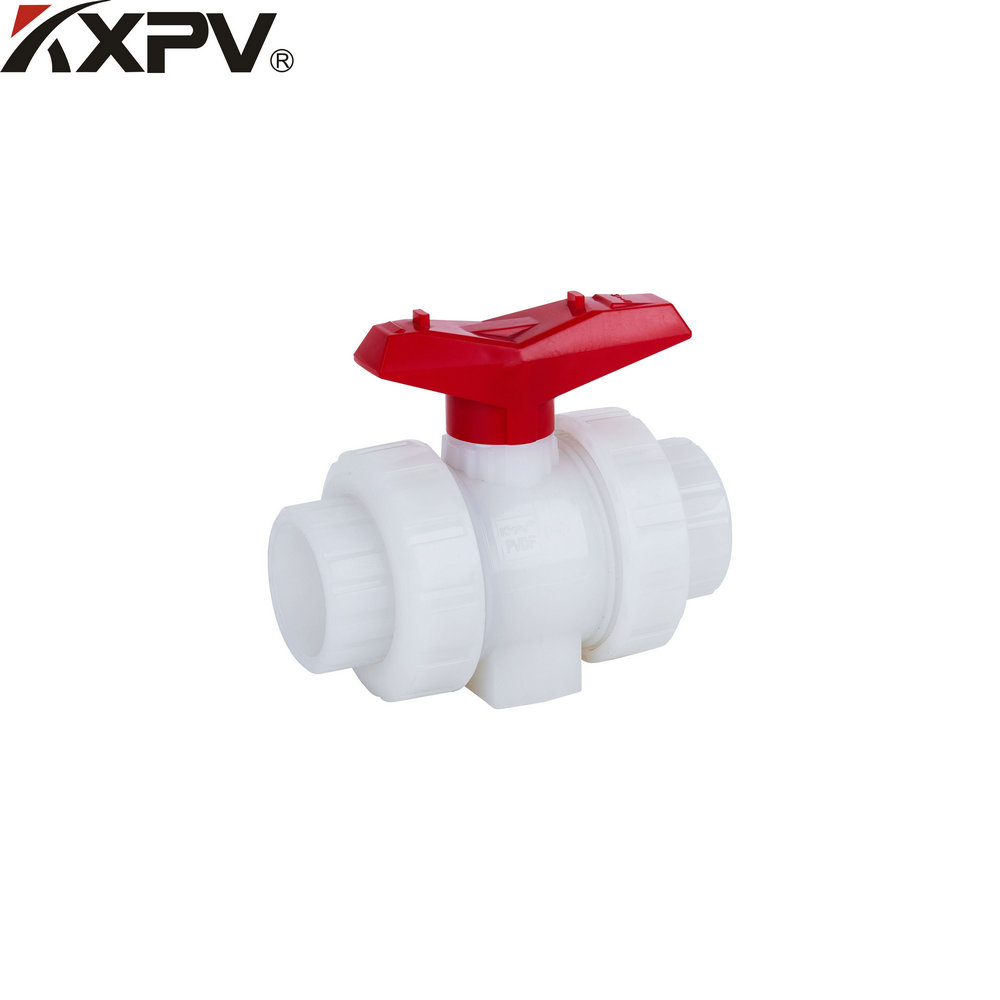

Palloventtiili on kehittynyt tulppaventtiilistä. Sen avaus- ja sulkemisosa on pallo, joka pyörittää palloa 90° venttiilin varren akselin ympäri avauksen ja sulkemisen tarkoituksen saavuttamiseksi. Palloventtiiliä käytetään pääasiassa katkaisemaan, jakamaan ja muuttamaan väliaineen virtausta putkilinjassa.

etu:

①Sillä on pienin virtausvastus (todella 0);
②Koska se ei takerru työn aikana (kun voiteluainetta ei ole), sitä voidaan käyttää luotettavasti syövyttävissä aineissa ja matalalla kiehuvissa nesteissä;
③ Korkeammassa paineessa Se voi saavuttaa täydellisen tiivistyksen lämpötila- ja lämpötila-alueella;
④Se voi toteuttaa nopean avaamisen ja sulkemisen, mikä sopii testipenkin automaatiojärjestelmään. Kun venttiili 　　avataan ja suljetaan nopeasti, toiminnassa ei ole vaikutusta;
⑤Pyöreä suljin voidaan asettaa automaattisesti raja-asentoon;
⑥Työväliaine on tiivistetty luotettavasti molemmilta puolilta;
⑦ Pallon ja venttiilin istukan tiivistyspinta ja väliaine täysin auki ja täysin suljettuna Eristys, joten venttiilin läpi suurella nopeudella kulkeva väliaine ei aiheuta tiivistyspinnan eroosiota;
⑧ Kompakti rakenne, kevyt, järkevin venttiilirakenne, joka sopii keskisuureen ja matalaan lämpötilaan;
⑨Symmetrinen venttiilirunko, erityisesti koko rakenne, voi olla hyvin Kestää putkilinjan rasituksen;
⑩Suljettava kappale kestää suuren paine-eron, kun se on kiinni. ⑾Täysin hitsatulla rungolla varustettu palloventtiili voidaan haudata suoraan maahan, jotta venttiilin sisäosat eivät ruostu ja maksimi käyttöikä voi olla 30 vuotta. Se on ihanteellinen venttiili öljy- ja maakaasuputkille.

Haitat:

①Koska palloventtiilin pääistuimen tiivisterengasmateriaali on polytetrafluorieteeni, se on inertti lähes kaikille kemiallisille aineille, ja sillä on pieni kitkakerroin, vakaa suorituskyky, ei helppo ikääntyä, laaja käyttölämpötila-alue ja erinomainen tiivistyskyky Kattavat ominaisuudet. Kuitenkin PTFE:n fysikaaliset ominaisuudet, mukaan lukien korkea laajenemiskerroin, herkkyys kylmälle virtaukselle ja huono lämmönjohtavuus, edellyttävät venttiilin istukan tiivisteiden suunnittelua näiden ominaisuuksien huomioimiseksi. Siksi tiivistemateriaalin kovetessa tiivisteen luotettavuus heikkenee. Lisäksi PTFE:llä on alhaisen lämpötilan kestävyysluokka, ja sitä voidaan käyttää vain alle 180 °C:ssa. Tämän lämpötilan yläpuolella tiivistemateriaali heikkenee. Pitkäaikaisessa käytössä sitä käytetään yleensä vain 120 °C:ssa.

② Sen säätökyky on huonompi kuin sulkuventtiilin, erityisesti pneumaattisen venttiilin (tai sähköventtiilin).

NO.3

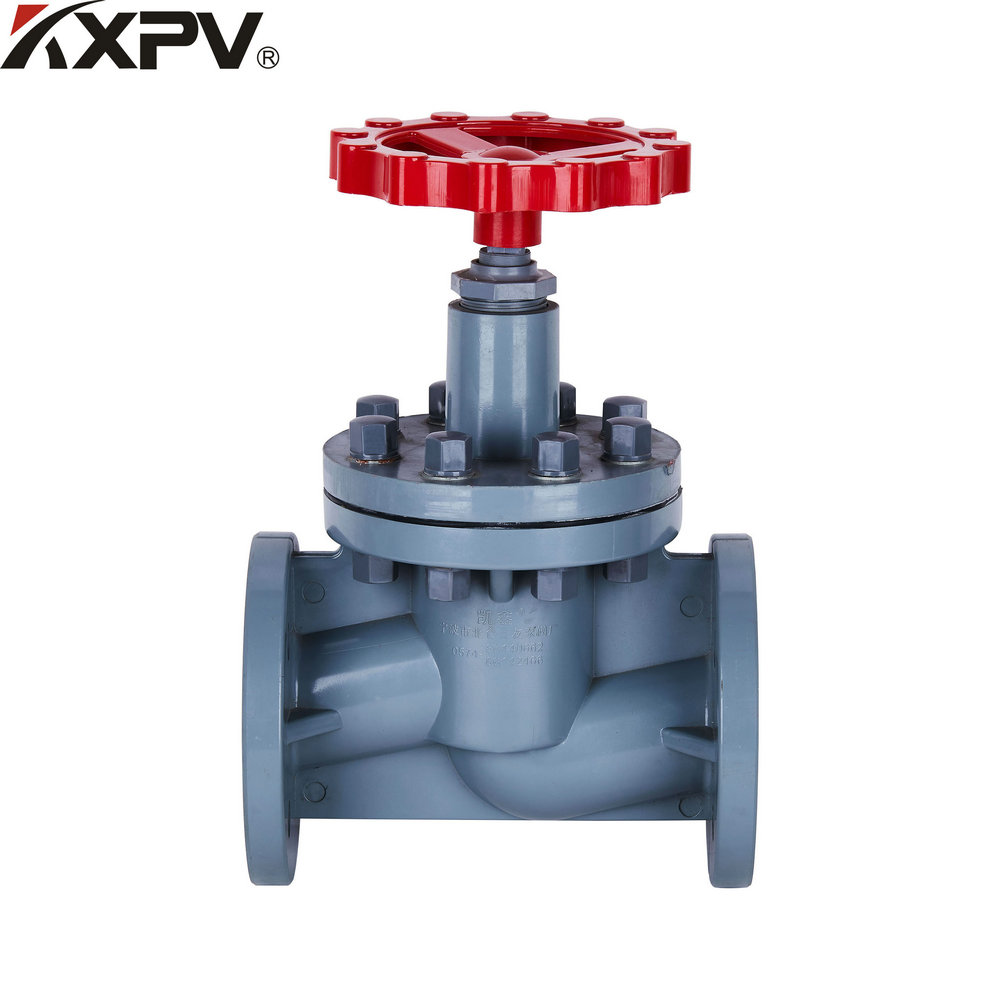

Sulkuventtiili on venttiili, jonka sulkuosa (levy) liikkuu venttiilin istukan keskilinjaa pitkin. Tämän venttiililevyn liikemuodon mukaan venttiilin istukan aukon muutos on verrannollinen venttiililevyn iskuon. Koska tämän tyyppisen venttiilin venttiilin varren avaus- tai sulkemisisku on suhteellisen lyhyt ja sillä on erittäin luotettava katkaisutoiminto, ja koska venttiilin istukan portin muutos on suoraan verrannollinen venttiililevyn iskun kanssa, se sopii erittäin hyvin virtauksen säätöön. Siksi tämäntyyppinen venttiili sopii erittäin hyvin katkaisuun tai säätelyyn ja kuristukseen.

etu:

① Avaamis- ja sulkemisprosessin aikana kitka venttiilin klön ja venttiilirungon tiivistepinnan välillä on pienempi kuin luistiventtiilissä, joten se on kulutusta kestävä.
②Aukeutumiskorkeus on yleensä vain 1/4 venttiilin istukan käytävästä, joten se on paljon pienempi kuin luistiventtiili;
③ Yleensä venttiilin rungossa ja venttiililevyssä on vain yksi tiivistepinta, joten valmistusprosessi on parempi ja helppo ylläpitää;
④ Koska pakkaus on yleinen Se on polytetrafluorieteeni, joten lämpötilan kestävyys on korkeampi.

Haitat:

① Koska väliaineen virtaussuunta venttiilin läpi on muuttunut, sulkuventtiilin minimivirtausvastus on myös suurempi kuin useimpien muiden tyyppisten venttiilien;

②Pidemmästä iskusta johtuen avautumisnopeus on hitaampi kuin palloventtiilin.

NO.4

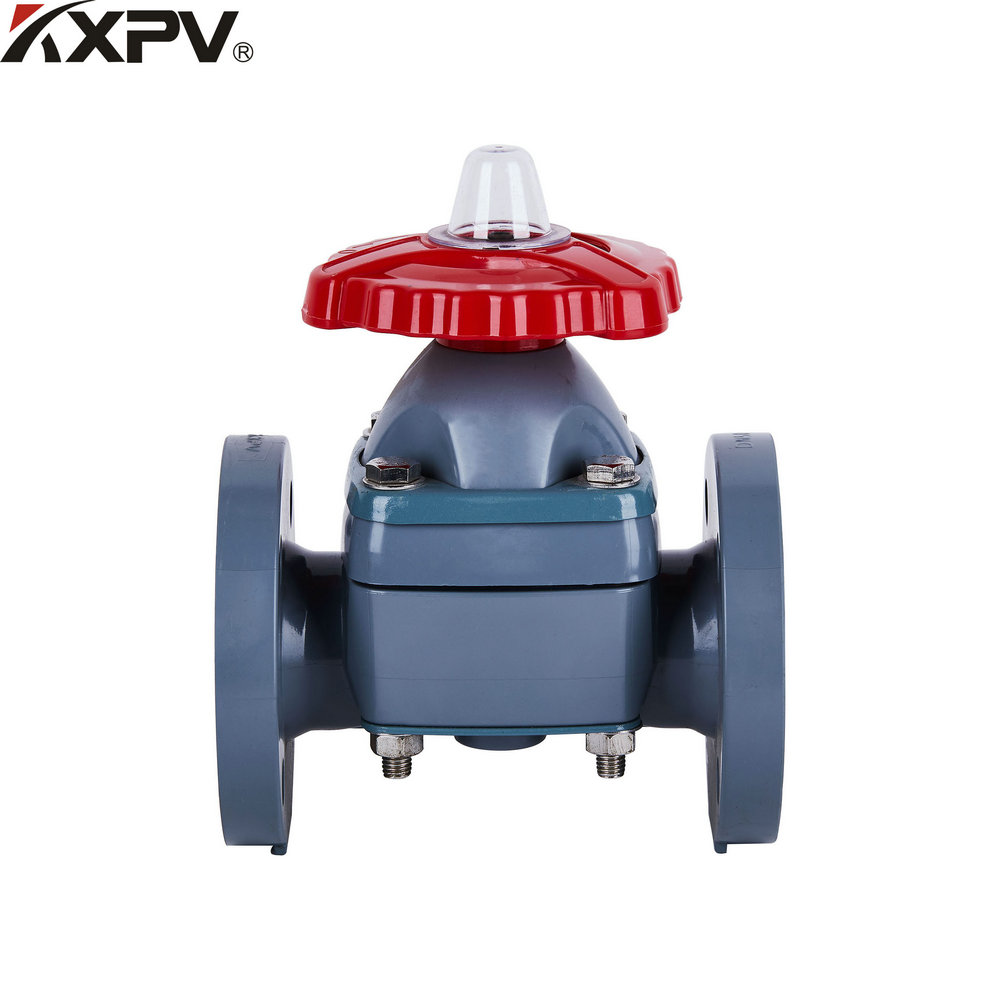

Kalvoventtiilillä tarkoitetaan joustavaa kalvoa tai yhdistettyä kalvoa, joka on asennettu venttiilin runkoon ja kanteen, ja sen sulkuosa on kalvoon yhdistetty puristuslaite. Venttiilin istukka on padon muotoinen.

etu:

①Ohjausmekanismi on erotettu väliainekanavasta, mikä ei ainoastaan takaa työväliaineen puhtautta, vaan myös estää putkistossa olevan väliaineen mahdollisuutta vaikuttaa ohjausmekanismin työosiin. Venttiilin karassa ei tarvitse käyttää minkäänlaista erillistä tiivistettä, ellei se hallitse haitallisia aineita. Käytetään tässä turvatilassa;

②Koska työväliaine on kosketuksissa vain kalvon ja venttiilin rungon kanssa, jotka molemmat voivat käyttää erilaisia ​​​​materiaaleja, venttiili voi ihanteellisesti ohjata erilaisia ​​​​työväliaineita, jotka sopivat erityisesti väliaineille, joissa on kemiallista korroosiota tai suspendoituneita hiukkasia.

③ Yksinkertainen rakenne, joka koostuu vain kolmesta osasta: venttiilirunko, kalvo ja venttiilin kansikokoonpano. Venttiili on helppo purkaa ja korjata nopeasti, ja kalvon vaihto voidaan suorittaa paikan päällä ja lyhyessä ajassa.

Haitat:

① Kalvomateriaalin rajoitusten vuoksi kalvoventtiili soveltuu matalapaineisiin ja alhaisiin lämpötiloihin. Yleensä enintään 150 ℃;

②Säätösuorituskyky on suhteellisen heikko, ja sitä voidaan säätää vain pienellä alueella (yleensä sitä voidaan käyttää virtauksen säätämiseen, kun se on suljettuna 2/3 aukkoon).

NO.5

Takaiskuventtiilit tunnetaan myös vastavirtaventtiileinä, takaiskuventtiileinä, vastapaineventtiileinä ja yksisuuntaventtiileinä. Nämä venttiilit avautuvat ja sulkeutuvat automaattisesti putkilinjassa olevan väliaineen virtauksen synnyttämän voiman vaikutuksesta, ja ne kuuluvat automaattiseen venttiiliin. Takaiskuventtiiliä käytetään putkistossa, ja sen päätehtävänä on estää väliaineen virtaaminen takaisin, estää pumpun ja käyttömoottorin vaihtaminen ja tyhjentää säiliön väliaine. Takaiskuventtiileillä voidaan syöttää myös putkistoja apujärjestelmiin, joissa paine voi nousta järjestelmäpaineen yläpuolelle. Se voidaan jakaa keinutyyppiin (pyörii painopisteen mukaan) ja nostotyyppiin (liikkuu akselia pitkin).

etu:

①Takaiskuventtiilin toimintaominaisuudet ovat suuret kuormituksen muutokset ja alhainen avautumis- ja sulkeutumistaajuus. Kun se on asetettu suljettuun tai avoimeen tilaan, huoltoaika on erittäin pitkä, eikä liikkuvien osien liikettä tarvita.

Haitat:

①Koska takaiskuventtiili on laadullisesti määritetty käytettäväksi nopeaan sulkemiseen useimmissa käytännön sovelluksissa, väliaine virtaa vastakkaiseen suuntaan, kun sulkuventtiili suljetaan. Kun venttiilin läppä suljetaan, väliaine laskee nopeasti suurimmasta takaisinvirtausnopeudesta. Nollaan ja paine nousee nopeasti, eli "vesivasara"-ilmiö, jolla voi olla tuhoisa vaikutus putkistojärjestelmään, syntyy. Vesivasara on eräänlainen paineaalto paineputken ohimenevässä virtauksessa. Se on paineen nousun tai laskun hydraulinen shokkiilmiö, joka johtuu nesteen nopeuden muutoksista paineputkessa. Fyysinen syy on nesteen kokoonpuristumattomuuden, nesteen liikkeen hitauden ja putkilinjan kimmoisuuden yhteisvaikutus. Vesivasaran piilevän vaaran estämiseksi putkilinjassa ihmiset ovat useiden vuosien ajan ottaneet käyttöön uusia rakenteita ja uusia materiaaleja takaiskuventtiilien suunnittelussa varmistaakseen takaiskuventtiilin soveltuvan suorituskyvyn ja minimoiden samalla vesivasaran vaikutuksen. Ilahduttavaa edistystä on tapahtunut.

Vinkkejä:

"Laajuudet sopivat omiin tarpeisiinsa, ja jos niitä käytetään oikein, niitä käytetään, ja jos niitä ei käytetä, ne ovat hankalia." Oikean venttiilin valinta on sama asia kuin työntekijöiden palkkaaminen yritykseen. Meidän on tiedettävä, että venttiilitoiminnolla itsessään ei ole eroa hyvän ja huonon välillä. Venttiili käyttää hyväkseen vahvuuksiaan ja välttää puutteitaan, käyttää sitä oikein ja hyödyntää sen toimintoja täysimääräisesti.
