【Endless Learning】Kuinka paljon tiedät venttiilin halkaisijan ja väliaineen virtausnopeuden välisestä suhteesta?

1. Mikä on näiden kahden välinen suhde?

Venttiilin virtausnopeus ja virtausnopeus riippuvat pääasiassa venttiilin halkaisijasta, ja se liittyy myös venttiilirakenteen kestävyyteen väliainetta vastaan. Samalla sillä on tietty sisäinen suhde useisiin eri tekijöihin, kuten venttiilin paineeseen, lämpötilaan ja väliainepitoisuuteen.

Venttiilin virtauskanavan pinta-ala on suorassa suhteessa virtausnopeuteen ja virtausnopeuteen, ja virtausnopeus ja virtausnopeus ovat kaksi toisistaan ​​riippuvaista suuruutta. Kun virtausnopeus on vakio, virtausnopeus on suuri ja virtauskanavan pinta-ala voi olla pienempi; kun virtausnopeus on pieni, virtauskanavan pinta-ala voi olla suurempi. Päinvastoin, virtauskanavan pinta-ala on suuri, sen virtausnopeus on pieni; virtauskanavan pinta-ala on pieni, sen virtausnopeus on suuri.

Jos väliaineen virtausnopeus on suuri, venttiilin halkaisija voi olla pienempi, mutta vastushäviö on suuri ja venttiili vaurioituu helposti. Jos virtausnopeus on suuri, sillä on sähköstaattinen vaikutus syttyviin ja räjähtäviin aineisiin, mikä aiheuttaa vaaraa; virtausnopeus on liian pieni, hyötysuhde alhainen, eikä se ole taloudellista. Korkean viskositeetin ja räjähdysherkän väliaineen virtausnopeuden tulisi olla pienempi. Korkeaviskositeettisen öljyn ja nesteen virtausnopeus valitaan viskositeetin mukaan, yleensä 0,1～2m/s.

Yleensä virtausnopeus tunnetaan ja virtausnopeus voidaan määrittää empiirisesti. Venttiilin nimellishalkaisija voidaan laskea virtausnopeuden ja virtausnopeuden perusteella.

Venttiilin halkaisija on sama, sen rakennetyyppi on erilainen, myös nesteen vastus on erilainen. Samoissa olosuhteissa mitä suurempi venttiilin vastuskerroin on, sitä enemmän virtausnopeus ja nesteen virtausnopeus venttiilin läpi laskee; mitä pienempi venttiilin vastuskerroin, sitä vähemmän virtausnopeus ja nesteen virtausnopeus venttiilin läpi laskee.

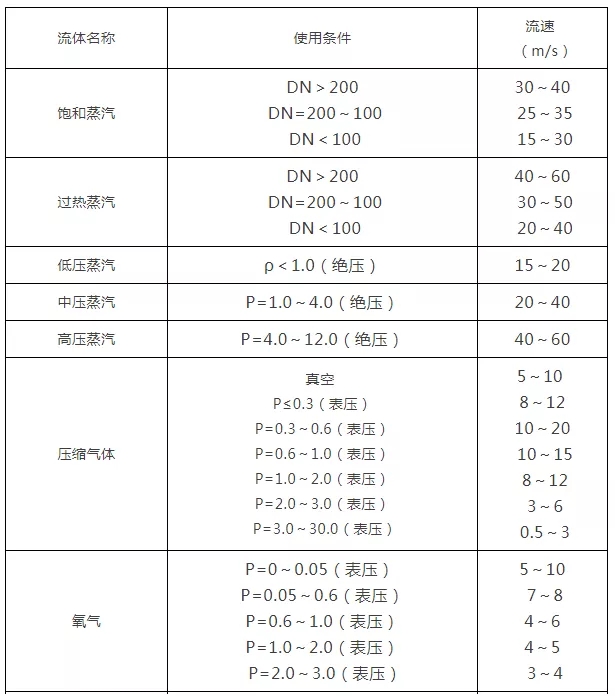

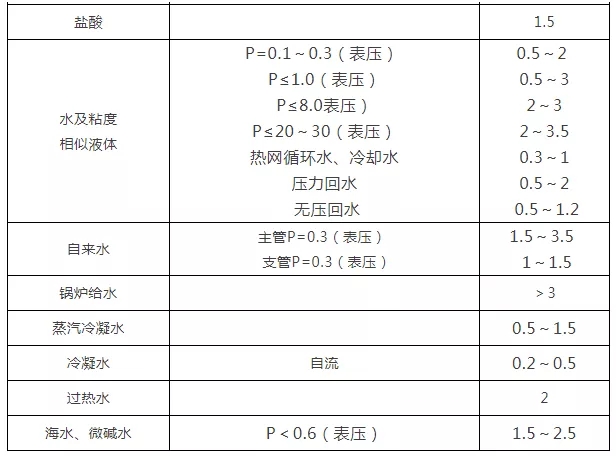

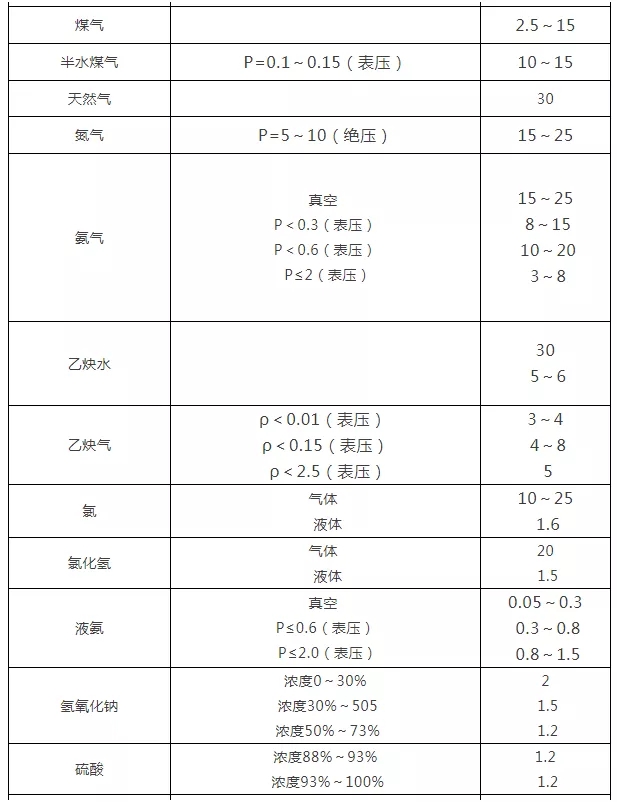

2. Luettelo eri väliaineiden yleisistä virtausnopeuksista

Huomautus:
● DN-arvon yksikkö on: mm

● P-arvon yksikkö on: MPa
●Luistiventtiilin vastuskerroin on pieni, vain alueella 0,1-1,5
● Suuren halkaisijan omaavan luistiventtiilin vastuskerroin on 0,2～0,5
●The vastuskerroin ahtautunut sulkuventtiili on suurempi
●Pulkuventtiilin resistanssikerroinsuhde Luistiventtiili on paljon suurempi, yleensä välillä 4-7. Y-tyypin palloventtiilin (DC-tyyppi) resistanssikerroin on pienin, välillä 1,5-2.
vastuskerroin forged steel globe valve is the largest, even as high as 8.
Takaiskuventtiilin vastuskerroin riippuu rakenteesta: kääntötakaventtiili on yleensä noin Se on 0,8 ~ 2, joista monilevyisen kääntötakaventtiilin vastuskerroin on suhteellisen suuri. Vastuskerroin
noston takaiskuventtiili on suurin, jopa 12.
Tulppaventtiilin vastuskerroin on pieni, yleensä noin 0,4 ~ 1,2

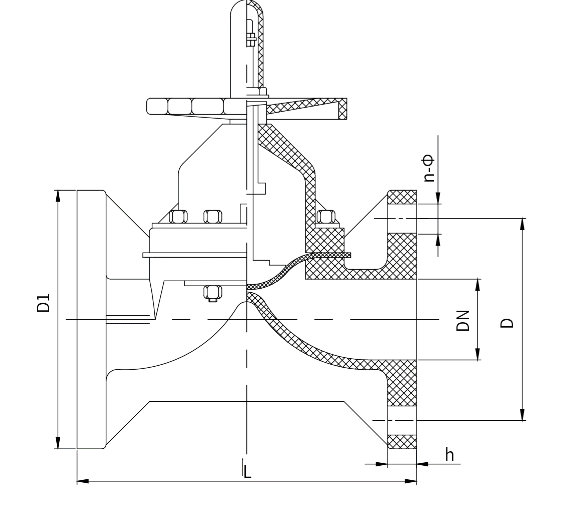

. Kalvoventtiilin vastus Kerroin on yleensä noin 2,3.
Läppäventtiilin vastuskerroin on pieni, yleensä 0,5 sisällä
. Palloventtiilin vastuskerroin on pienin, yleensä noin 0,1

Yllä olevan venttiilin vastuskerroin on arvo, kun venttiili on täysin auki.

Tämä artikkeli tulee Internetistä, vain oppimista ja viestintää varten, ei kaupallista tarkoitusta.
