[Tieteellinen tarra] Laipan ruuvinreikien sijoittamisen perusperiaatteet

ASME B16.5:llä on selkeät määräykset pultinreikien lukumäärästä ja laippojen pultinreikien halkaisijasta. Laippapultin reikien lukumäärä ja halkaisija ovat erilaiset eri laipan painetasojen vuoksi, mutta kaikki saman painetason laipat ovat samoja. Laippapultin reiät jakautuvat tasaisesti pultinreiän halkaisijalle ja reikien lukumäärä on aina parillinen luku (4, 8, 12, 16 jne.).

Laipallisten esivalmistettujen osien valmistuksessa laippapultin reikien sijoittelu on erityisen tärkeää. Ehkä piirustuksessa näet seuraavan lauseen: Kaikki laippapultin reiät on keskitetty

Tämä tarkoittaa, että pystysuorassa laipan tiivistepinnassa (laipan pinta on pystysuora ja putkilinja kulkee vaakasuorassa) pultin reikien tulee ulottua pystyviivan ja vaakasuuntaisen keskilinjan molemmille puolille.

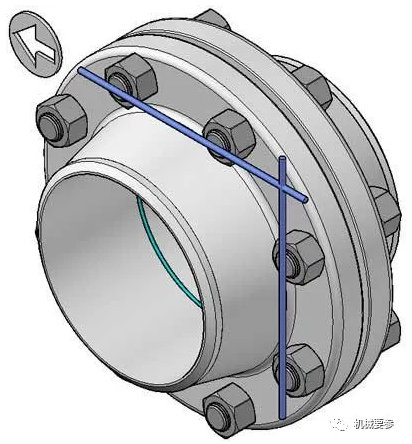

Yllä oleva on oikea pystysuora laipan asento.

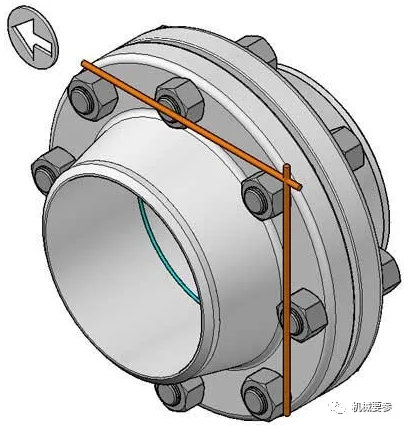

Yllä oleva on väärä pystysuora laipan asento, tämä asemointi on kielletty.

Vaakasuoralla laippapinnalla (laipan pinta on vaakasuora, putkisto on pystysuorassa ylöspäin tai alaspäin) laipan pultin reikien tulee ulottua tehtaan pohjoislinjan molemmille puolille.

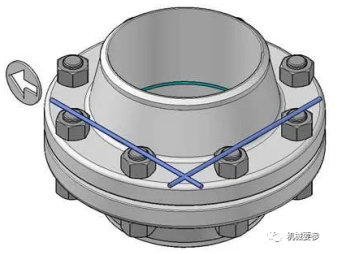

Yllä oleva on oikea vaakasuora laipan sijoitus.

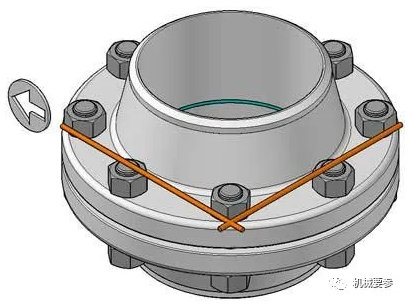

Yllä oleva on väärä vaakasuora laipan asento, tällainen asemointi on kielletty.

Lyhyesti sanottuna, poikkeama pultinreiän vakioasennosta ei ole sallittua. Ellei esimerkiksi ole selkeää vaatimusta, asiakas vaatii selvästi erilaista paikannusmenetelmää. Useimmissa tapauksissa, kun näemme pultinreiän paikannusmenetelmän, joka poikkeaa yllä olevista määräyksistä, voimme ajatella, että asemointimenetelmä on väärä.
