Valitse hyvä venttiili

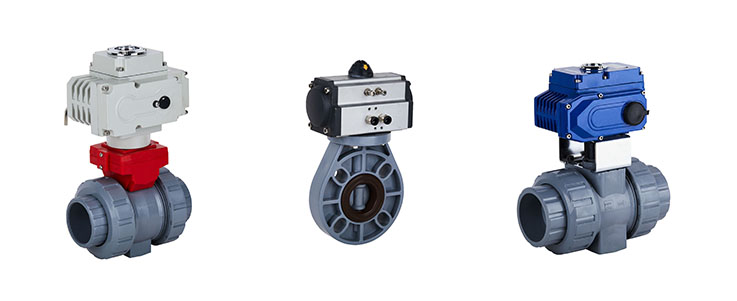

1. Valitse venttiilin tyyppi oikein

Oikea venttiilityypin valinta perustuu edellytyksenä siihen, että suunnittelija ymmärtää koko tuotantoprosessin ja käyttöolosuhteet. Venttiilityyppiä valittaessa suunnittelijan tulee ensin ymmärtää kunkin venttiilin rakenteelliset ominaisuudet ja suorituskyky.

2. Selvitä laitteessa tai laitteessa olevan venttiilin tarkoitus

Määritä venttiilin käyttöolosuhteet: käytettävän väliaineen luonne, työpaine, työlämpötila ja ohjaustapa jne.

3. Venttiilin materiaalin valinta

Venttiilin vaipan, sisäosien ja tiivistepinnan materiaalia valittaessa tulee työväliaineen fysikaalisten ominaisuuksien (lämpötila, paine) ja kemiallisten ominaisuuksien (syövyttävyys) lisäksi huomioida väliaineen puhtaus (kiinteillä hiukkasilla tai ilman). Lisäksi on syytä viitata maan ja käyttäjäosaston asiaa koskeviin määräyksiin.

Oikealla ja järkevällä venttiilimateriaalin valinnalla voidaan saavuttaa venttiilin taloudellisin käyttöikä ja paras suorituskyky.

4. Määritä venttiilin päätyliitäntä

Kierreliitosten, laippaliitosten ja hitsattujen päätyliitosten joukossa kaksi ensimmäistä ovat yleisimmin käytettyjä. Kierreventtiilit ovat pääasiassa venttiileitä, joiden nimellishalkaisija on alle 50 mm. Jos halkaisija on liian suuri, liitoksen asentaminen ja tiivistäminen on erittäin vaikeaa.

Laippakytketyt venttiilit on helpompi asentaa ja purkaa, mutta ne ovat raskaampia ja kalliimpia kuin ruuviliitosventtiilit, joten ne soveltuvat eri halkaisija- ja paineputkiliitoksiin.

Hitsausliitos soveltuu kovempiin olosuhteisiin ja on luotettavampi kuin laippaliitos. Hitsauksella kytketyn venttiilin purkaminen ja uudelleenasennus on kuitenkin vaikeampaa, joten sen käyttö rajoittuu tilanteisiin, jotka voivat yleensä toimia luotettavasti pitkään tai missä käyttöolosuhteet ovat ankarat ja lämpötila korkea.

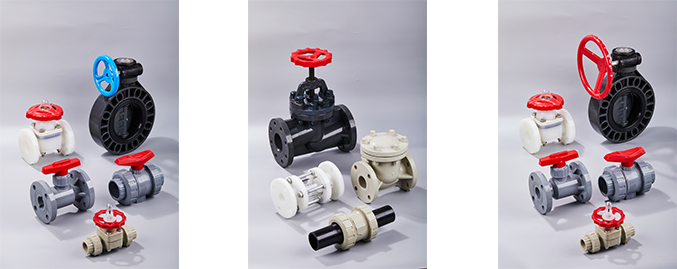

5. Muut

Lisäksi tulee määrittää venttiilin läpi virtaavan nesteen virtausnopeus ja painetaso ja valita sopiva venttiili olemassa olevien tietojen (kuten venttiilituoteluettelot, venttiilituotenäytteet jne.) perusteella.

⑴ Sulku- ja avoimen väliaineen venttiilin virtausreitti on suora läpivirtausventtiili ja sen virtausvastus on pieni, ja se valitaan yleensä sulku- ja avoimen väliaineen venttiiliksi. Alaspäin sulkeutuvaa venttiiliä (sulkuventtiili, mäntäventtiili) käytetään vähemmän mutkaisen virtausreittinsä ja suuremman virtausvastuksensa vuoksi kuin muut venttiilit. Jos suurempi virtausvastus on sallittu, voidaan käyttää suljettua venttiiliä.

⑵ Virtauksen ohjaamiseen käytettävä venttiili on yleensä venttiili, jolla on helppo säätää virtausta ohjausvirtaukseksi. Alaspäin sulkeutuvat venttiilit (kuten palloventtiilit) sopivat tähän tarkoitukseen, koska sen istukan koko on verrannollinen sulkuelimen iskuon. Kiertoventtiilejä (tulppaventtiilit, läppäventtiilit, palloventtiilit) ja joustavarunkoventtiilejä (puristusventtiilit, kalvoventtiilit) voidaan käyttää myös kuristuksen ohjaamiseen, mutta niitä voidaan yleensä käyttää vain rajoitetulla venttiilihalkaisija-alueella. Luistiventtiili käyttää kiekon muotoista porttia pyöreän venttiilin istukan aukon poikkileikkaukseen. Se pystyy ohjaamaan virtausta paremmin vain, kun se on lähellä kiinni-asentoa, joten sitä ei yleensä käytetä virtauksen ohjaamiseen.

⑶ Kääntämiseen ja suunnanvaihtoon käytettävät venttiilit, suunnanvaihdon ja suunnanvaihdon tarpeiden mukaan, tällaisessa venttiilissä voi olla kolme tai useampia kanavaa. Sulkuventtiilit ja palloventtiilit sopivat tähän tarkoitukseen paremmin. Siksi suurin osa suunnanvaihtoon ja jakamiseen käytetyistä venttiileistä valitsee jonkin näistä venttiileistä. Joissain tapauksissa voidaan kuitenkin käyttää myös muun tyyppisiä venttiileitä suunnanvaihtoon ja vaihtoon, kunhan kaksi tai useampia venttiilejä on liitetty kunnolla toisiinsa.

⑷ Venttiilit väliaineelle, jossa on suspendoituneita hiukkasia Kun väliaineessa on suspendoituneita hiukkasia, on sopivinta käyttää venttiiliä, jossa on pyyhkivä vaikutus sen sulkuosan liukumiseen tiivistyspintaa pitkin. Jos sulkuelimen edestakainen liike venttiilin istukkaan on pystysuora, se saattaa sisältää hiukkasia. Siksi tämä venttiili soveltuu vain peruspuhtaille väliaineille, ellei tiivistepinnan materiaali salli hiukkasten upottamista. Palloventtiileillä ja tulppaventtiileillä on tiivistyspintaa pyyhkivä vaikutus avaus- ja sulkemisprosessin aikana, joten ne soveltuvat käytettäväksi väliaineissa, joissa on suspendoituneita hiukkasia. Tällä hetkellä venttiilisovellukset, toimintataajuudet ja palvelut muuttuvat jatkuvasti, olipa kyseessä öljyn, kemianteollisuuden tai muiden teollisuudenalojen putkisto. Pientenkin vuotojen hallitsemiseksi tai estämiseksi tärkein ja kriittisin laite on venttiili. Putkilinjan lopullinen ohjaus on venttiili. Venttiilin palvelu ja luotettava suorituskyky eri aloilla on ainutlaatuista.

1. Kuvaus palloventtiilin valinnasta

Palloventtiili soveltuu alhaisen lämpötilan, korkean paineen ja korkean viskositeetin väliaineille. Useimpia palloventtiilejä voidaan käyttää väliaineissa, joissa on suspendoituneita kiinteitä hiukkasia, ja niitä voidaan käyttää myös jauhe- ja rakeisissa väliaineissa tiivistemateriaalivaatimusten mukaisesti;

Täyskanavainen palloventtiili ei sovellu virtauksen säätöön, mutta se sopii tilanteisiin, joissa vaaditaan nopeaa avaamista ja sulkemista, mikä on kätevä onnettomuuksien hätäpysäytykseen; yleensä tiukan tiivistyksen, kulumisen, kaventamisen, nopean avaus- ja sulkemistoiminnon, korkean paineen katkaisun (suuri paine-eron) osalta. Putkissa, joissa on alhainen melu, höyrystyminen, pieni käyttömomentti ja pieni nesteen vastus, suositellaan palloventtiilejä.

Palloventtiili sopii kevyeen rakenteeseen, matalapaineen katkaisuun ja syövyttäviin aineisiin; palloventtiili on myös ihanteellisin venttiili alhaisen lämpötilan ja kryogeenisille aineille. Putkijärjestelmää ja matalan lämpötilan väliaineen laitetta varten tulee valita matalan lämpötilan palloventtiili konepellillä;

Kelluvaa palloventtiiliä valittaessa sen istukkamateriaalin tulee kestää pallon ja työaineen kuormitus. Halkaisijaltaan suuret palloventtiilit vaativat suuremman voiman käytön aikana. Kierukkavaihteistoa tulisi käyttää palloventtiileissä, joiden DN≥200 mm; kiinteät palloventtiilit sopivat suuremmille halkaisijoille. Ja korkean paineen tilaisuudessa; Lisäksi erittäin myrkyllisten materiaalien ja palavien väliaineiden putkistojen prosessissa käytetyllä palloventtiilillä tulee olla palonkestävä ja antistaattinen rakenne.

2. Tarkista venttiilin valintaohjeet

Takaiskuventtiilit soveltuvat yleensä puhtaille väliaineille, eivät väliaineille, jotka sisältävät kiinteitä hiukkasia ja korkean viskositeetin. Kun ≤40 mm, tulee käyttää noston takaiskuventtiiliä (saa asentaa vain vaakasuoraan putkilinjaan); kun DN = 50～400mm, tulee käyttää kääntyvää takaiskuventtiiliä (voidaan asentaa sekä vaakasuoraan että pystysuoraan putkiin, kuten Asennettuna pystysuoraan putkilinjaan, väliaineen virtaussuunnan tulee olla alhaalta ylös);

Kun DN≥450mm, puskurin takaiskuventtiiliä tulee käyttää; kun DN = 100–400 mm, voidaan käyttää myös kiekon takaiskuventtiiliä; kääntöventtiili voidaan tehdä erittäin korkeaksi työpaineeksi, PN voi saavuttaa 42 MPa, sitä voidaan soveltaa mihin tahansa työväliaineeseen ja mihin tahansa työlämpötila-alueeseen kuoren ja tiivisteosien eri materiaalien mukaan.

Väliaine on vesi, höyry, kaasu, syövyttävä väliaine, öljy, lääke jne. Väliaineen käyttölämpötila-alue on -196-800 ℃.

3. Ohjeet palloventtiilin valintaan

Sulkuventtiili soveltuu putkiin, jotka eivät vaadi tiukkaa nestevastusta, eli putkiin tai laitteisiin, joissa on korkea lämpötila ja korkeapaineinen väliaine, jotka eivät ota huomioon painehäviötä, ja soveltuvat keskipitkälle putkille, kuten höyrylle, jonka DN < 200 mm;

Sulkuventtiilissä on virtauksen säätö tai paineen säätö, mutta säätötarkkuus ei ole korkea ja putken halkaisija on suhteellisen pieni, on parempi käyttää sulkuventtiiliä tai kuristusventtiiliä;

Erittäin myrkyllisissä väliaineissa tulee käyttää paljetiivistettyä palloventtiiliä; palloventtiiliä ei kuitenkaan tule käyttää väliaineille, joilla on korkea viskositeetti ja väliaine, joka sisältää helposti saostuvia hiukkasia, eikä sitä saa käyttää ilmanpoistoventtiilinä tai matalapainejärjestelmän venttiilinä.

4. Kalvoventtiilin valintaohjeet

Kalvoventtiili soveltuu öljylle, vedelle, happamalle väliaineelle ja kiintoainepitoiselle väliaineelle, jonka käyttölämpötila on alle 200 ℃ ja paine alle 1,0 MPa. Se ei sovellu orgaanisille liuottimille ja voimakkaille hapettimille;

Padokalvoventtiilit tulee valita hankaaville rakeisille väliaineille, ja patokalvoventtiilien virtausominaisuustaulukkoon tulee viitata valittaessa patokalvoventtiilejä. suorat kalvoventtiilit tulee valita viskooseille nesteille, sementtilietteelle ja sedimenttiaineille; kalvoventtiilejä ei saa käyttää tyhjiöputkissa paitsi erityisvaatimuksissa Tie- ja tyhjiölaitteet.

5. Läppäventtiilin valinnan kuvaus

Läppäventtiilit soveltuvat halkaisijaltaan suuriin (kuten DN﹥ 600 mm) ja lyhyisiin rakenteen pituuksiin sekä tilanteisiin, joissa vaaditaan virtauksen säätöä ja nopeaa avaamista ja sulkemista. Niitä käytetään yleensä veteen, öljyyn ja puristamiseen lämpötilassa ≤ 80 ℃ ja paineessa ≤ 1,0 MPa Ilmassa ja muissa väliaineissa; koska läppäventtiilillä on suhteellisen suuri painehäviö verrattuna luistiventtiiliin ja palloventtiiliin, läppäventtiili soveltuu putkijärjestelmiin, joissa painehäviövaatimukset ovat vähemmän tiukat.
