[Tiedetarrat] Erilaiset venttiilien liitäntämuodot, tieto nousee!

>>>>>>>>>>>>>>>>>>>>>>>>>>>

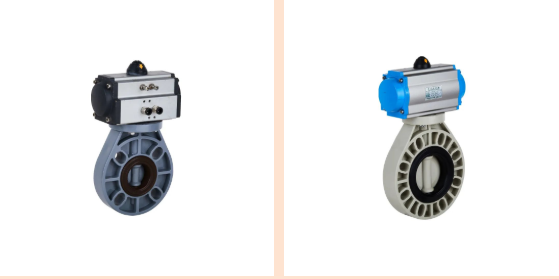

Tämä on yleisimmin käytetty liitäntämuoto venttiileissä. Liitospinnan muodon mukaan se voidaan jakaa seuraaviin tyyppeihin:

1. Sileä tyyppi: käytetään venttiileissä, joissa on matala paine. Käsittely on kätevämpää

2. Kovera-kupera tyyppi: korkea työpaine, keskikovaa pesuria voidaan käyttää

3. Kieleke ja uratyyppi: voidaan käyttää tiivisteitä, joilla on suurempi plastinen muodonmuutos, joita käytetään laajalti syövyttävissä aineissa ja joilla on parempi tiivistysvaikutus.

4. Puolisuunnikkaan uratyyppi: soikeaa metallirengasta käytetään aluslevynä, käytetään venttiileissä, joiden käyttöpaine on ≥64 kg/cm², tai korkean lämpötilan venttiileissä.

5. Linssityyppi: Aluslevy on linssin muotoinen ja valmistettu metallista. Käytetään korkeapaineventtiileihin, joiden käyttöpaine on ≥100 kg/cm², tai korkean lämpötilan venttiileihin.

6. O-rengastyyppi: Tämä on suhteellisen uusi laippaliitoksen muoto. Se on kehitetty erilaisilla kumisilla O-renkailla. Se on tiivistysteholtaan luotettavampi kuin tavalliset litteät tiivisteet.

Liitosmuoto, jossa venttiili ja kaksi putkea kiinnitetään suoraan yhteen pulteilla.

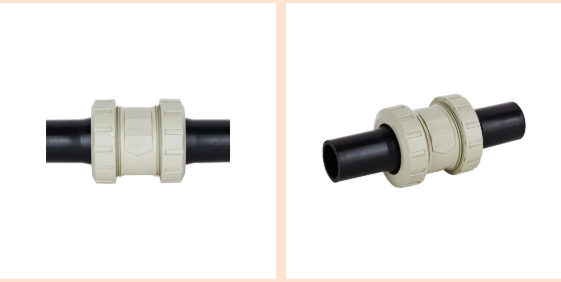

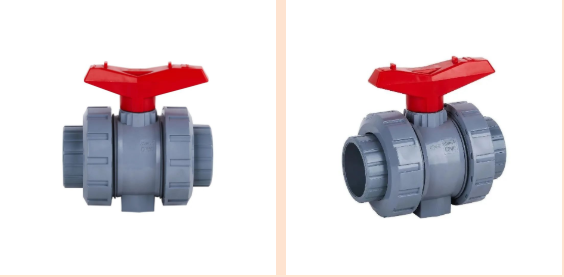

Tämä on yksinkertainen liitäntämenetelmä, jota käytetään usein pienissä venttiileissä. On kaksi tilannetta:

1. Suora tiivistys: sisä- ja ulkokierteet toimivat suoraan tiivistävänä roolina. Jotta liitokset eivät vuoda, ne täytetään usein lyijyöljyllä, lankahamppulla ja PTFE-raaka-aineteipillä; niiden joukossa PTFE-raaka-ainenauhaa käytetään laajalti joka päivä; Tällä materiaalilla on hyvä korroosionkestävyys ja erittäin tiivistävä vaikutus. Hyvä, kätevä käyttää ja säilyttää. Purkamisen yhteydessä se voidaan poistaa kokonaan, koska se on tarttumaton kalvo, joka on paljon parempi kuin lyijyöljy ja hamppu.

2. Epäsuora tiivistys: Kierteen kiristysvoima välittyy tiivisteeseen kahden tason välillä, jolloin tiiviste toimii tiivistävänä roolina.

Holkkiyhteyttä on kehitetty kotimaassani vasta viime vuosina. Sen liitos- ja tiivistysperiaate on, että kun mutteria kiristetään, holkki on paineen alaisena, jolloin sen terä puristuu putken ulkoseinään ja holkin ulompi kartio on kosketuksessa liitoksen kanssa paineen alaisena. Kartion sisäpinta on tiiviissä kosketuksessa, joten vuodot voidaan estää luotettavasti.

Tämän liitäntämuodon edut ovat:

1. Pieni koko, kevyt, yksinkertainen rakenne, helppo purkaa ja koota;

2. Vahva liitosvoima, laaja käyttöalue ja kestää korkeaa painetta (1000 kg/cm²), korkeita lämpötiloja (650°C) sekä iskuja ja tärinää;

3. Voi valita erilaisia ​​materiaaleja, jotka sopivat korroosionestolle;

4. Käsittelyn tarkkuus ei ole korkea;

5. Helppo asentaa korkealle. Tällä hetkellä holkkiliitosmuoto on otettu käyttöön joissakin pienikaliiperisissa venttiilituotteissa maassani.

Tämä on nopea yhteystapa. Se vaatii vain kaksi pulttia ja sopii matalapaineventtiileille, joita puretaan usein.

Kaikki edellä mainitut liitosmuodot käyttävät ulkoista voimaa kompensoimaan väliaineen painetta tiivistyksen saavuttamiseksi. Seuraavassa kuvataan liitosmuoto, joka käyttää keskipainetta itsekiristykseen. Sen tiivisterengas on asennettu sisäkartioon ja se on tietyssä kulmassa väliaineeseen päin olevan sivun kanssa. Väliaineen paine välittyy sisäkartioon ja sitten tiivistysrenkaaseen. Tietyssä kulmassa olevaan kartioon syntyy kaksi komponenttivoimaa, joista toinen on Venttiilin rungon keskiviiva on yhdensuuntainen ulkopuolen kanssa ja toinen painetaan venttiilirungon sisäseinää vasten. Jälkimmäinen komponentti on itsekiristyvä voima. Mitä suurempi keskipaine, sitä suurempi itsekiristysvoima. Siksi tämä liitäntämuoto sopii korkeapaineventtiileille. Laippaliitäntään verrattuna se säästää paljon materiaalia ja työvoimaa, mutta vaatii myös tietyn esikiristysvoiman ollakseen luotettava, kun paine venttiilissä ei ole korkea.

Itsekiristyvällä periaatteella valmistetut venttiilit ovat yleensä korkeapaineventtiilejä. Venttiililiitäntöjä on monenlaisia. Esimerkiksi jotkut pienet venttiilit, joita ei tarvitse poistaa, hitsataan putkeen; jotkut ei-metalliset venttiilit on kytketty pistorasialla ja niin edelleen. Venttiilien käyttäjiä tulee kohdella Gu Xiun tilanteen mukaisesti.
