[Science Stickers] Little Valve University kysyy, katsotaanpa palloventtiiliä

HEI

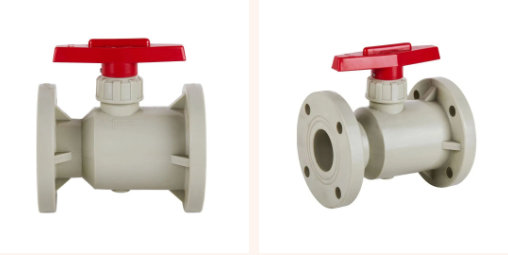

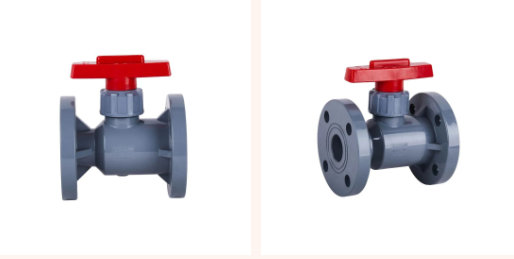

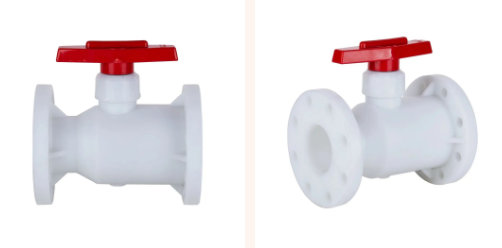

hei! Palloventtiili

Tuosta palloventtiileistä

1. Varmista, että palloventtiilin ja putkilinjan asennusasento ovat koaksiaalisessa asennossa. Putkilinjan kaksi laippaa on pidettävä samansuuntaisina. Varmista, että putkisto kestää palloventtiilin painpäällä. Jos havaitaan, että putkisto ei kestä palloventtiilin painoa, tue putkistoa vastaavasti ennen asennusta.

2. Tarkista, onko putkistossa epäpuhtauksia, hitsauskuonaa jne., ja putkisto on puhdistettava.

3. Tarkista palloventtiilin tyyppikilpi ja suorita palloventtiilin täysin auki ja kokonaan sulkemistoiminnot useita kertoja varmistaaksesi, että venttiili toimii normaalisti, ja tarkista sitten kaikki venttiilin tiedot huolellisesti varmistaaksesi, että venttiili on ehjä.

4. Irrota suojakannet venttiilin molemmista päistä, tarkista, onko venttiilin runko puhdas ja puhdista venttiilin rungon sisäontelo. Koska palloventtiilin tiivistepinta on pallomainen, pienetkin roskat voivat vahingoittaa tiivistepintaa.

1. Mikä tahansa palloventtiilin osa voidaan asentaa ylävirran päähän, ja kahvan palloventtiili voidaan asentaa mihin tahansa putkilinjan kohtaan. Jos toimilaitteen (kuten vaihdelaatikko, sähköpneumaattinen toimilaite) palloventtiili on konfiguroitu, se on asennettava pystysuoraan venttiilin sisään- ja ulostuloon. Vaaka-asennossa

on.

2. Asenna tiiviste palloventtiilin laipan ja putkilinjan laipan väliin putkilinjan suunnitteluvaatimusten mukaisesti.

3. Laipan pultit on kiristettävä symmetrisesti, peräkkäin ja tasaisesti.

4. Jos palloventtiili käyttää pneumaattisia tai sähköisiä toimilaitteita, suorita ilmanlähteen ja virtalähteen asennus ohjeiden mukaisesti.

1. Asennuksen jälkeen käynnistä palloventtiili avautumaan ja sulkeutumaan useita kertoja, sen tulee olla joustava, tasainen voima ja palloventtiilin tulee toimia normaalisti.

2. Testaa putkilinjan paineen suunnitteluvaatimusten mukaisesti palloventtiilin ja putkilinjan laipan liitospinnan tiivistyskyky paineen käytön jälkeen.

Virhe: väliaineen vuoto

Analyysi: ❶ venttiili ei ole suljettu tiiviisti ❷ tiiviste on vaurioitunut

Ratkaisu: ①Sulje venttiili uudelleen ② Uusi

Huomautus: Jos väliaineen lämpötila on liian korkea ja väliaine sisältää enemmän hiukkasia, se vaurioittaa tiivistettä

Vika: Venttiilin varsi ei ole herkkä

Analyysi: Pultti on liian tiukka tai pultin kireysaste vaihtelee

Ratkaisu: Löysää laipan pultit ja tasaisesti vasen ja oikea mutterit ja varo vuotamasta

Vika: Vuoto venttiilin rungon ja putkilinjan välisessä liitoksessa

Analyysi: Liitospinta ei ole tasainen, siinä on likaa ja tiiviste on vaurioitunut

Ratkaisu: Korjaa liitospinta, poista lika ja vaihda tiiviste
