[Science Post] Viiden suuren venttiilin etujen ja haittojen analyysi, et ehkä tiedä niitä kaikkia (osa 1)!

Viisi erilaista venttiiliä

Edut ja haitat

Läppäventtiili on venttiili, joka käyttää kiekkotyyppistä avaus- ja sulkuelintä liikkumaan edestakaisin noin 90° nestekanavan avaamiseksi, sulkemiseksi ja säätämiseksi.

etu:

① Yksinkertainen rakenne, pieni koko, kevyt, vähemmän kulutustarvikkeita, sopii suurihalkaisijaisille venttiileille;

②Nopea avautuminen ja sulkeminen, pieni virtausvastus;

③ Sitä voidaan käyttää väliaineille, joissa on suspendoituneita kiinteitä hiukkasia, ja sitä voidaan käyttää myös jauhe- ja rakeisiin väliaineisiin tiivistyspinnan lujuudesta riippuen. Sitä voidaan käyttää ilmanvaihto- ja pölynpoistoputkistojen kaksisuuntaiseen avaamiseen ja sulkemiseen sekä säätöön, ja sitä käytetään laajalti kaasuputkissa ja vesikanavissa metallurgiassa, kevyessä teollisuudessa, sähkövoimassa ja petrokemian järjestelmissä.

Haitat:

① Läppäventtiilin rakenteen ja tiivistemateriaalin rajoitusten vuoksi se ei sovellu käytettäväksi korkean lämpötilan ja korkean paineen putkistossa.

②Tiivistyskyky on huonompi kuin palloventtiileillä ja sulkuventtiileillä, joten sitä käytetään paikoissa, joissa tiivistysvaatimukset eivät ole kovin korkeat.

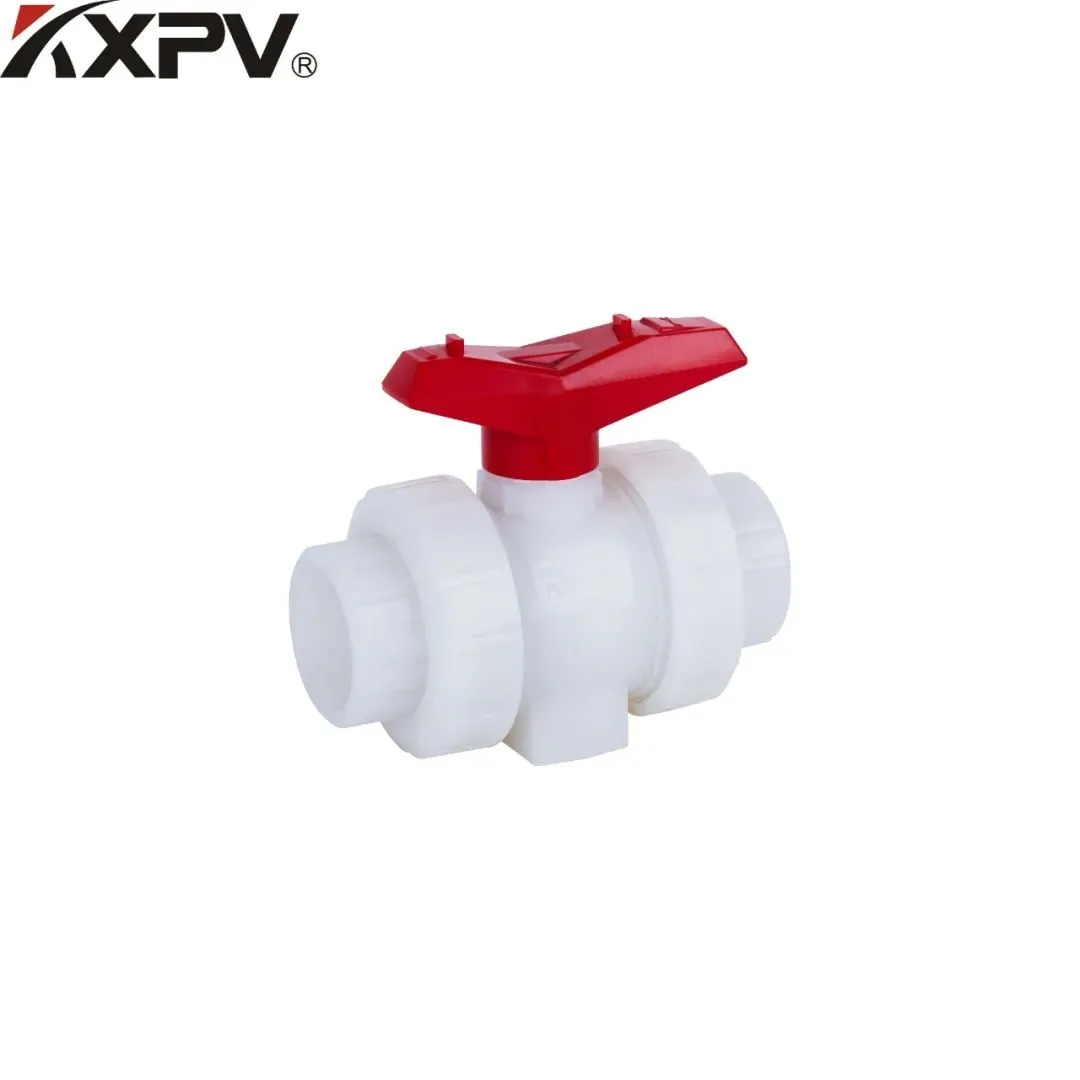

Palloventtiili on kehittynyt tulppaventtiilistä. Sen avaus- ja sulkemisosa on pallo, joka pyörittää palloa 90° venttiilin varren akselin ympäri avauksen ja sulkemisen tarkoituksen saavuttamiseksi. Palloventtiiliä käytetään pääasiassa katkaisemaan, jakamaan ja muuttamaan väliaineen virtausta putkilinjassa.

etu:

①On pienin virtausvastus;

②Koska se ei juutu työskennellessään (kun voiteluainetta ei ole), sitä voidaan käyttää luotettavasti syövyttävissä väliaineissa ja matalan kiehumispisteen nesteissä;

③ Se voidaan sulkea kokonaan suuremmalla paine- ja lämpötila-alueella;

④ Nopea avaaminen ja sulkeminen voidaan toteuttaa ja se sopii testipenkin automaatiojärjestelmään. Kun venttiili avataan ja suljetaan nopeasti, toiminnassa ei ole iskua;

⑤Pyöreä suljin voidaan asettaa automaattisesti raja-asentoon;

⑥Työväliaine on tiivistetty luotettavasti molemmilta puolilta;

⑦Kun täysin auki ja täysin suljettu, pallon ja venttiilin istukan tiivistepinta on eristetty väliaineesta, joten venttiilin läpi suurella nopeudella kulkeva väliaine ei aiheuta tiivistepinnan eroosiota;

⑧ Kompakti rakenne, kevyt, järkevin venttiilirakenne, joka sopii keskisuureen ja matalaan lämpötilaan;

⑨Venttiilin runko on symmetrinen, erityisesti kokonaisrakenne, joka kestää hyvin putkilinjan aiheuttaman rasituksen;

⑩Suljettava kappale kestää suuren paine-eron, kun se on kiinni. Se on ihanteellinen venttiili öljy- ja kemikaaliputkistoon.

Haitat:

①Koska palloventtiilin pääventtiilin istukan tiivisterengasmateriaali on PTFE, se on inertti lähes kaikille kemiallisille aineille, ja sillä on pieni kitkakerroin, vakaa suorituskyky, ei helppo ikääntyä, laaja käyttölämpötila-alue ja erinomainen tiivistyskyky Kattavat ominaisuudet. Kuitenkin PTFE:n fysikaaliset ominaisuudet, mukaan lukien korkea laajenemiskerroin, herkkyys kylmälle virtaukselle ja huono lämmönjohtavuus, edellyttävät venttiilin istukan tiivisteiden suunnittelua näiden ominaisuuksien huomioimiseksi. Siksi tiivistemateriaalin kovetessa tiivisteen luotettavuus heikkenee. Lisäksi PTFE:llä on alhainen lämpötilakestävyys, ja sitä voidaan käyttää vain alle 180 °C:ssa. Tämän lämpötilan yläpuolella tiivistemateriaali heikkenee. Pitkäaikaisessa käytössä sitä käytetään yleensä vain 120 °C:ssa.

② Sen säätökyky on huonompi kuin sulkuventtiilin, erityisesti pneumaattisen venttiilin (tai sähköventtiilin).

Olemme esitelleet kahden yllä olevan venttiilin edut ja haitat, ja seuraava numero on jännittävämpi.
