Painetestausmenetelmät palloventtiileille, palloventtiileille, läppäventtiileille, kalvoventtiileille ja takaiskuventtiileille

Normaaliolosuhteissa teollisuusventtiileille ei tehdä lujuustestiä käytön aikana, mutta venttiilirunko ja kansi tai korroosion vaurioitunut venttiilirunko ja kansi tulee tehdä lujuustestillä korjauksen jälkeen. Varoventtiilien vakiopaineen ja paluupaineen sekä muiden testien on oltava eritelmien ja asiaankuuluvien määräysten mukaisia. Venttiilin lujuustesti ja venttiilin tiivistystesti tulee tehdä venttiilin hydraulisella testipenkillä ennen venttiilin asentamista. Matalapaineventtiilit on tarkastettava 20 %:sti, jos ne ovat epäpäteviä, 100 %; keski- ja korkeapaineventtiilit tulee tarkastaa 100 %. Yleisesti käytettyjä väliaineita venttiilin paineen testaamiseen ovat vesi, öljy, ilma, höyry, typpi jne. Erilaisten teollisuusventtiilien, mukaan lukien pneumaattisten venttiilien, painetestausmenetelmät ovat seuraavat:

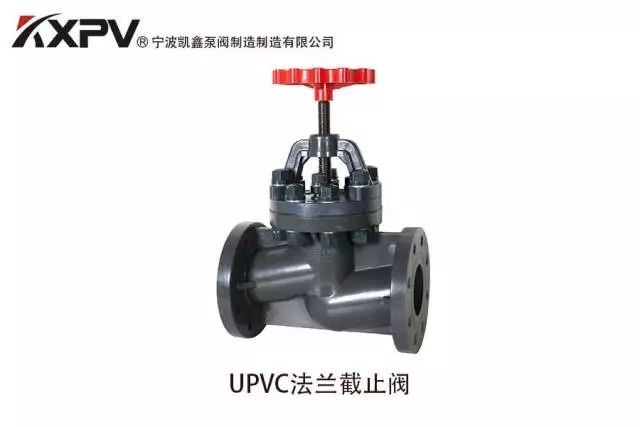

1. Sulkuventtiilin painetestimenetelmä

Sulkuventtiilin lujuustestiä varten koottu venttiili asetetaan yleensä painetestikehykseen, venttiililevy avataan, väliaine ruiskutetaan määritettyyn arvoon ja venttiilin runko ja venttiilin kansi tarkistetaan hien ja vuotojen varalta. Lujuuskoe voidaan suorittaa myös yhtenä kappaleena. Tiiviystesti koskee vain sulkuventtiilejä. Testin aikana sulkuventtiilin venttiilin varsi on pystysuorassa tilassa, venttiilin läppä avataan ja väliaine syötetään venttiililäpän alaosasta määritettyyn arvoon ja tiiviste ja tiiviste tarkistetaan; testin läpäisyn jälkeen venttiilin läppä suljetaan ja toinen pää avataan vuotojen varalta. Jos sekä venttiilin lujuus- että tiiviystestit on tehtävä, lujuuskoe voidaan tehdä ensin ja sitten paine lasketaan tiiviystestin määritettyyn arvoon ja tiiviste ja tiivisteet tarkistetaan; sen jälkeen venttiilin läppä suljetaan ja ulostulopää avataan tarkistamaan, vuotaako tiivistepinta.

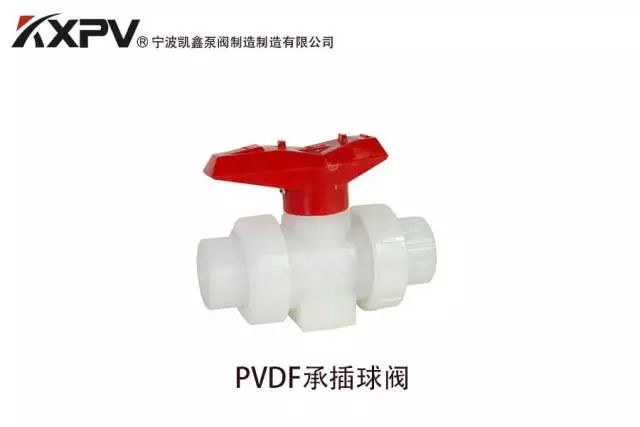

2. Palloventtiilin painetestausmenetelmä

Pneumaattisen palloventtiilin lujuustesti tulee suorittaa pallon ollessa puoliksi auki.
① Kelluvan palloventtiilin tiiviystesti: aseta venttiili puoliavoin tilaan, lisää testiväliaine toiseen päähän ja sulje toinen pää; pyöritä palloa useita kertoja, avaa suljettu pää, kun venttiili on kiinni, ja tarkista samalla tiiviste ja tiiviste Paikan tiivistyskyky, ei saa olla vuotoa. Lisää sitten testiväliaine toisesta päästä ja toista yllä oleva testi.
②Kiinteän palloventtiilin tiiveystesti: ennen testiä pyöritä palloa ilman kuormaa useita kertoja, kiinteä palloventtiili on suljetussa tilassa ja testiaine syötetään toisesta päästä määritettyyn arvoon; käytä painemittaria sisäänvientipään tiivistyskyvyn tarkistamiseen, käytä Painemittarin tarkkuus on 0,5 - 1 ja alue on 1,6 kertaa testipaine. Määritetyn ajan kuluessa, jos paineenalennusilmiötä ei ole, se on hyväksytty; syötä sitten testiväliaine toisesta päästä ja toista yllä oleva testi. Aseta sitten venttiili puoliavoin tilaan, molemmat päät kiinni ja sisäontelo täytettynä väliaineella. Tarkista tiiviste ja tiiviste koepaineella, eikä niissä saa olla vuotoja.
③Kolmitiepalloventtiilin tiiviys tulee testata jokaisessa asennossa.

3. Läppäventtiilin painetestimenetelmä

Pneumaattisen läppäventtiilin lujuustesti on sama kuin palloventtiilin. Läppäventtiilin tiivistystestin tulee tuoda testiväliaine väliaineen virtauksen päästä, perhoslevy on avattava, toinen pää on suljettava ja paine on ruiskutettava määritettyyn arvoon; Kun olet tarkistanut tiivisteen ja muiden tiivisteiden mahdolliset vuodot, sulje perhoslevy, avaa toinen pää ja tarkista perhonen. Levyn tiivisteen vuoto ei ole hyväksytty. Virtauksen säätämiseen käytettävän läppäventtiilin tiivistyskykyä ei voida testata.

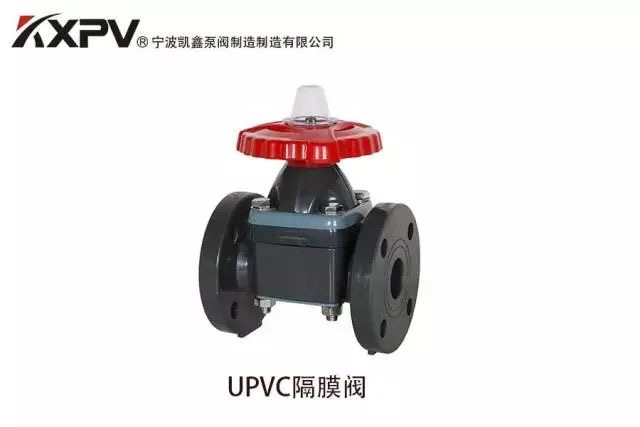

4. Kalvoventtiilin painetestimenetelmä

Kalvoventtiilin lujuustestissä syötä väliaine jommastakummasta päästä, avaa venttiilin läppä ja sulje toinen pää. Kun testipaine on noussut määritettyyn arvoon, on pätevä tarkistaa, onko venttiilin rungossa ja venttiilin kannessa vuotoja. Vähennä sitten paine tiiviystestipaineeseen, sulje venttiilin läppä ja avaa toinen pää tarkastusta varten. Mitään vuotoa ei pidetä pätevänä.

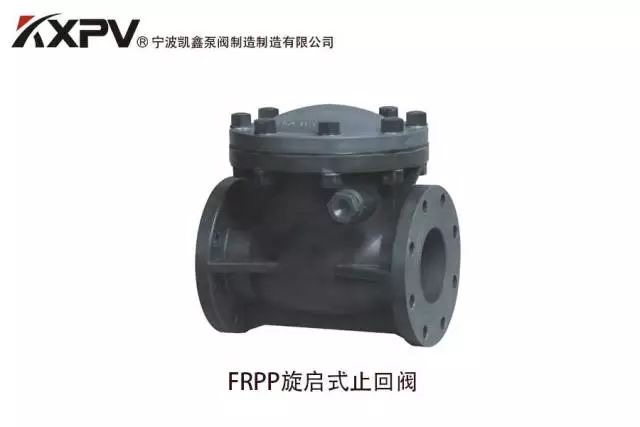

5. Takaiskuventtiilin painetestimenetelmä

Takaiskuventtiilin testaustila: noston takaiskuventtiilin levyn akseli on asennossa, joka on kohtisuorassa vaakatasoon nähden; kääntöventtiilin kanavan akseli ja levyn akseli ovat asennossa, joka on suunnilleen vaakasuuntaisen linjan suuntainen.
Lujuustestissä testiväliaine syötetään sisääntulopäästä määritettyyn arvoon ja toinen pää suljetaan. Se on hyväksytty, jos venttiilin rungossa ja kannessa ei ole vuotoa.
Tiiviyskoe syöttää testiaineen ulostulopäästä ja tarkistaa tiivistyspinnan tulopäässä. Se on hyväksytty, jos tiivisteessä ja tiivisteessä ei ole vuotoa.
