[Tieteellinen tarra] Palloventtiilin toimintaperiaatteen ja rakenneperiaatteen esittely

The Palloventtiilin avaus- ja sulkemisosa on pallo, jota ohjaa venttiilivarsi ja joka pyörii 90° palloventtiilin akselin ympäri avatakseen tai sulkeutuakseen. Sitä voidaan käyttää myös nesteen säätämiseen ja ohjaukseen. Sitä käytetään pääasiassa väliaineen leikkaamiseen, jakamiseen ja virtaussuunnan muuttamiseen putkilinjassa. Sillä on hyvä tiivistyskyky, kätevä toiminta, nopea avaaminen ja sulkeminen, yksinkertainen rakenne, pieni tilavuus, pieni vastus, kevyt jne. Ominaisuudet.

1. Aja pallo vasemmalle venttiilin varren läpi, käännä sitä 90 astetta ja avaa kaikki.
2. Aja pallo oikealle venttiilin varren läpi, käännä sitä 90 astetta ja sulje se.

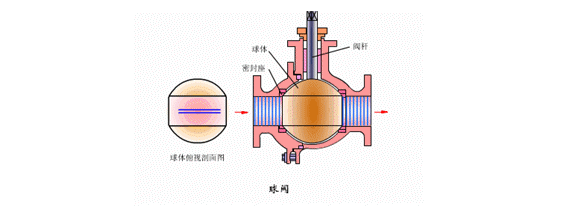

Palloventtiilin rakenneperiaate

1. Palloventtiili koostuu venttiilirungosta, venttiilin varresta, tiiviste-istukasta ja pallosta.
2. Palloventtiilin palloydin on pyöreä, ja pallon aukkoa voidaan säätää analogisilla signaaleilla tarkan säädön saavuttamiseksi.
3. Kumitiiviste, luotettava tiivistys.
4. Korkean lämpötilan kestävyys, venttiilin eri materiaalien lämpötilankestoalue on erilainen, ja suurin lämpötilankestävyys voi olla 150 °.
5. Rakenne on yksinkertainen, tiiviste voidaan purkaa vapaasti ja tiivistemateriaali voidaan vaihtaa, mikä on kätevä käyttää.
6. Pitkä käyttöikä, normaaleissa työoloissa, monitaajuinen toiminta, tiivisteitä ei tarvitse vaihtaa, 100 000 toimintoa voidaan suorittaa jatkuvasti.
7. Koska palloventtiilillä on pyyhkimisominaisuus avaus- ja sulkemisprosessin aikana, sitä voidaan käyttää väliaineessa, jossa on suspendoituneita kiinteitä hiukkasia.
8. Täyshalkaisijainen rakenne, pieni nesteen vastus, suuri virtaus ja ei virtaushäviötä.
9. Nopea avaus- ja sulkemisnopeus, vain 90 asteen kierto vaaditaan avaamiseen ja sulkemiseen, ja nopein avautumisaika on 1 sekunti.
