1. Yleiskatsaus pneumaattisista toimilaitteista

Pneumaattiset toimilaitteet ovat toimilaitteita, jotka käyttävät ilmanpainetta venttiilien avaamiseen ja sulkemiseen tai säätämiseen. Niitä kutsutaan myös pneumaattisiksi toimilaitteiksi tai pneumaattisiksi laitteiksi, mutta niitä kutsutaan yleisesti pneumaattisiksi päiksi. Pneumaattisen toimilaitteen toimilaite ja säätömekanismi muodostavat yhtenäisen kokonaisuuden, ja toimilaitteessa on kalvotyyppinen, mäntätyyppinen, haarukkatyyppinen ja hammastankotyyppinen.

Mäntätyyppi on pitkäisku ja se sopii tilanteisiin, joissa tarvitaan suurempaa työntövoimaa; kun taas kalvotyypissä on pieni isku ja se voi käyttää vain suoraan venttiilin karaa. Haarukkatyyppisellä pneumaattisella toimilaitteella on suuren vääntömomentin, pienen tilan ominaisuudet, ja vääntömomenttikäyrä on enemmän linjassa venttiilin vääntömomenttikäyrän kanssa, mutta se ei ole kovin kaunis; sitä käytetään usein venttiileissä, joissa on suuri vääntömomentti. Hammaspyörän pneumaattisen toimilaitteen etuna on yksinkertainen rakenne, vakaa ja luotettava toiminta sekä turvallisuus ja räjähdyssuojaus. Sitä käytetään laajalti tuotantoprosesseissa, joissa on korkeat turvallisuusvaatimukset, kuten voimalaitoksissa, kemianteollisuudessa ja öljynjalostuksessa.

2. Pneumaattisen toimilaitteen toimintaperiaate

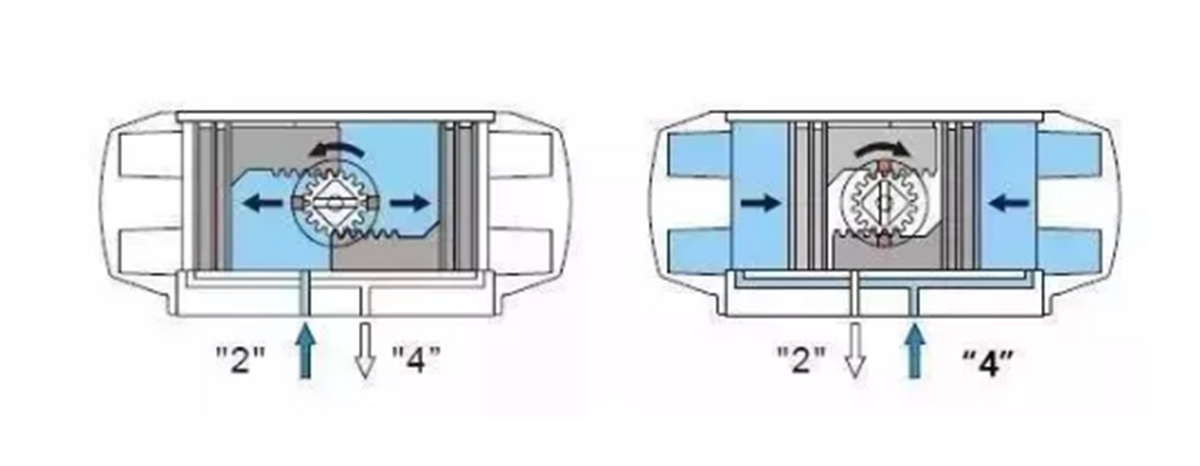

1. Kaksitoimisen pneumaattisen toimilaitteen toimintaperiaatekaavio

Kun ilmalähteen paine tulee ilma-aukosta (2) sylinterin kahden männän väliseen onteloon, kaksi mäntää erotetaan toisistaan ja siirretään sylinterin päitä kohti, ja molemmissa päissä olevien ilmakammioiden ilma poistuu ilma-aukon (4) kautta, ja kaksi männän telinettä synkronoidaan samaan aikaan akselin pyörittämiseksi (vastapäivään). Päinvastoin, kun ilmanlähteen paine tulee ilma-aukosta (4) sylinterin molemmissa päissä oleviin ilmakammioihin, kaksi mäntää liikkuvat sylinterin keskiosaa kohti. Keskimmäisessä ilmakammiossa oleva ilma poistuu ilma-aukon (2) kautta, ja kaksi mäntätelinettä käyttävät samanaikaisesti ulostuloakselia (vaihteistoa). ) Kierrä myötäpäivään. (Jos mäntä asennetaan vastakkaiseen suuntaan, ulostuloakseli pyörii vastakkaiseen suuntaan)

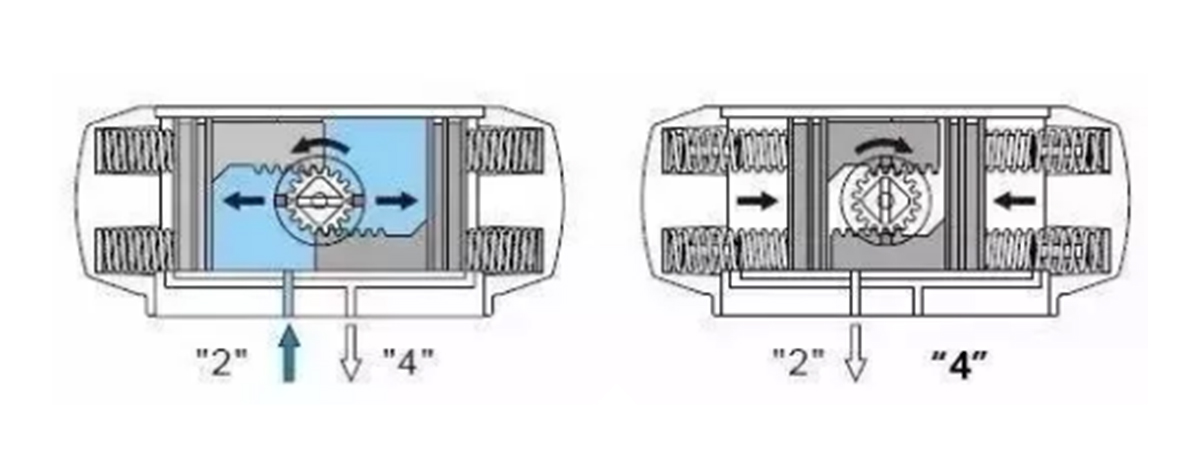

2. Yksitoimisen pneumaattisen toimilaitteen toimintaperiaatekaavio

Kun ilmalähteen paine tulee ilma-aukosta (2) sylinterin kahden männän väliseen onteloon, kaksi mäntää erotetaan toisistaan ja siirretään sylinterin päitä kohti pakottaen molemmissa päissä olevat jouset puristumaan ja molemmissa päissä olevissa ilmakammioissa oleva ilma poistuu ilma-aukon (4) kautta. Synkronoi kaksi mäntätelinettä, jotta ulostuloakseli (vaihteisto) pyörii vastapäivään. Kun ilmanlähteen paine on käännetty magneettiventtiilillä, sylinterin kaksi mäntää liikkuvat keskisuuntaan jousen kimmovoiman vaikutuksesta, keskiontelon ilma poistuu ilma-aukosta (2) ja kaksi mäntätelinettä ajavat samanaikaisesti ulostuloakselia (vaihdetta) Pyöritä myötäpäivään. (Jos mäntä on asennettu vastakkaiseen suuntaan, ulostuloakseli kääntyy taaksepäin, kun jousi palautetaan).

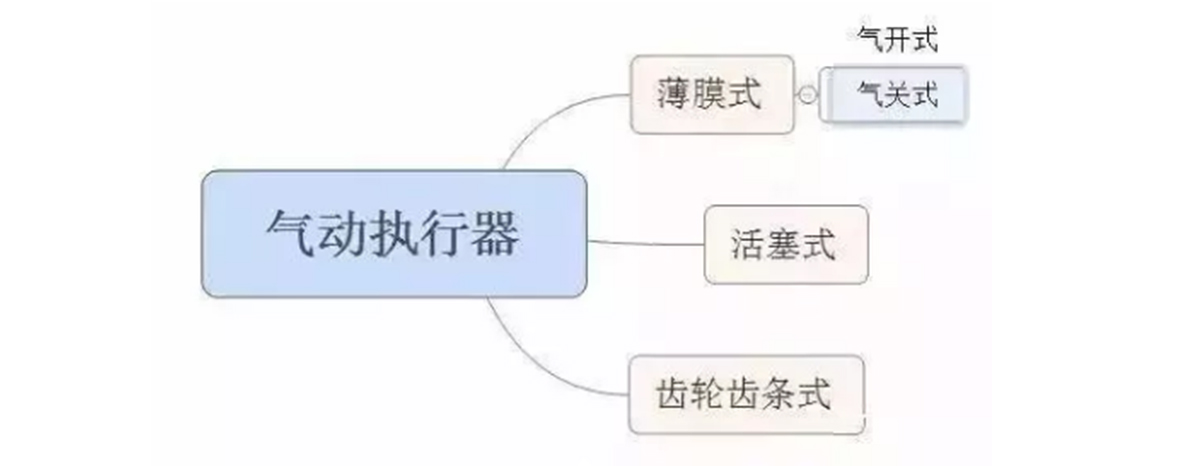

Kolmanneksi pneumaattisten toimilaitteiden luokittelu

1. Kalvotoimilaite

Kalvotyyppinen toimilaite on yleisimmin käytetty. Sitä voidaan käyttää yleisenä ohjausventtiilin työntölaitteena muodostamaan pneumaattinen kalvotyyppinen toimilaite. Pneumaattisen kalvotoimilaitteen signaalipaine p vaikuttaa kalvoon ja muuttaa sen muotoa ja saa kalvon työntötangon liikkumaan siten, että venttiilin sydän siirtyy, mikä muuttaa venttiilin aukkoa. Sillä on yksinkertainen rakenne, alhainen hinta, kätevä huolto ja laaja käyttö.

Pneumaattisilla kalvotoimilaitteilla on kaksi suoran toiminnan muotoa ja käänteinen toiminta.

Kun ohjaimen tai venttiilin asennoittimen signaalipaine kasvaa, venttiilin varren liikettä alaspäin kutsutaan positiivisesti toimivaksi toimielimeksi; kun signaalipaine kasvaa, venttiilin varren ylöspäin suuntautuvaa liikettä kutsutaan vastatoimimoottoriksi. Positiivisen toimilaitteen signaalipaine johdetaan kalvon ilmakammioon aallotetun kalvon yläpuolella; vastatoimilaitteen signaalipaine johdetaan aallotetun kalvon alapuolelle kalvoilmakammioon. Vaihtamalla yksittäiset osat voidaan jälkikäteen asentaa toisiinsa.

2. Mäntätyyppinen toimilaite

Pneumaattinen mäntätoimilaite saa männän liikkumaan sylinterissä työntövoiman aikaansaamiseksi. Ilmeisesti mäntätyypin ulostulovoima on paljon suurempi kuin kalvotyypin. Siksi kalvotyyppi sopii tilanteisiin, joissa on pieni teho ja suuri tarkkuus; mäntätyyppi sopii tilanteisiin, joissa on suuri teho, kuten halkaisijaltaan suuri, korkeapaineen pudotusohjaus tai läppäventtiilin työntölaitteet. Kalvotyypin ja mäntätyypin lisäksi tarjolla on myös pitkäiskuinen toimilaite, jolla on pitkä iskunpituus ja suuri vääntömomentti, mikä sopii tilanteisiin, joissa kulmasiirtymä ja suuri vääntömomentti tuotetaan.

Pneumaattisen toimilaitteen vastaanottama signaalistandardi on 0,02 - 0,1 MPa.

Pneumaattisten mäntätoimilaitteiden pääkomponentit ovat sylinterit, männät ja työntötangot. Mäntä sylinterissä liikkuu sylinterin kahden sivun välisen paine-eron mukana. Ominaisuuksien mukaan se jaetaan kahteen tyyppiin: suhteellinen tyyppi ja kaksiasentoinen tyyppi. Kaksiasentoisen tyypin mukaan mäntä työnnetään korkeapaineiselta puolelta matalapainepuolelle tulomännän molemmilla puolilla olevan käyttöpaineen suuruuden mukaan. Suhteellinen tyyppi on venttiilin asennoittimen lisääminen kaksiasentoisen tyypin perusteella siten, että työntötangon siirtymä on verrannollinen signaalipaineeseen.

3. Hammastanko-toimilaite

Hammastankotyyppisellä (kaksoismäntätelinetyyppi) pneumaattisella toimilaitteella on kompaktin rakenteen, kauniin ulkonäön, nopean reagoinnin, vakaan toiminnan ja pitkän käyttöiän ominaisuudet. Kaikki lisävarusteet käyttävät edistyneintä korroosionestokäsittelytekniikkaa, joka mukautuu erilaisiin ankariin työolosuhteisiin. Sen korkea ja matala lämpötila sekä erilaiset erikoisiskutoimilaitteet ovat hyviä eri sovellusalueilla.

Neljänneksi pneumaattisten toimilaitteiden valinta

Ennen kuin valitset pneumaattisen toimilaitteen, varmista venttiilin vääntömomentti. Ja lisää vääntömomentin turva-arvoa, vesihöyryn tai voitelemattoman nestemäisen väliaineen turvallisuusarvo kasvaa 25%; voitelemattoman lietteen nestemäisen väliaineen turvallisuusarvoa nostetaan 30 %.

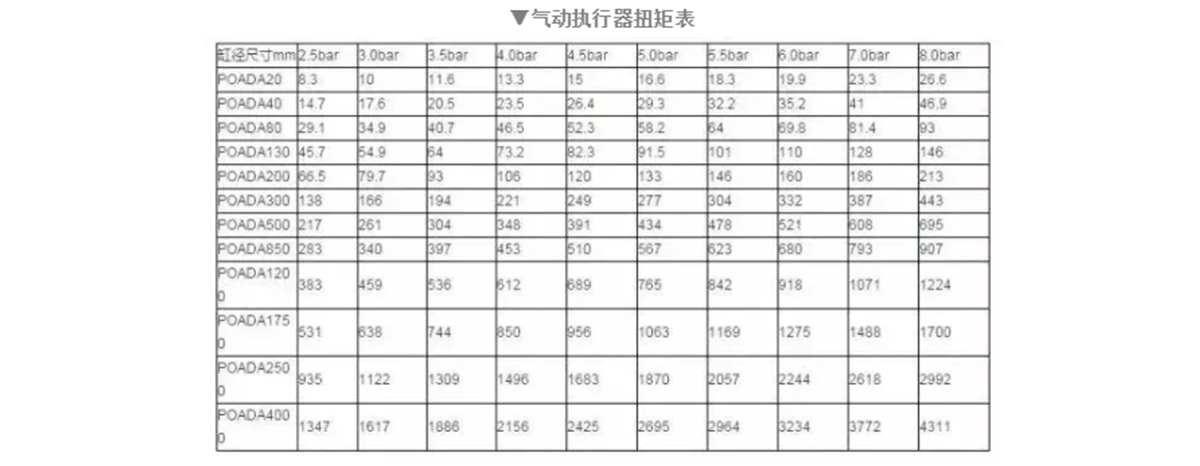

Kun venttiilin vääntömomentti on 210 NM, ilmalähteen paine on vain 5 bar ja väliaine on voitelematon vesihöyry, turvatekijät huomioiden nosta turvaarvoa 25 %, mikä on 262 NM. Etsi vastaava vääntömomentti, kun ilmalähteen paine on 5 bar kaksitoimisen lähtövääntömomenttitaulukon mukaan. arvo. Pitäisi valita 277NM, malli on POADA300.

Viisi, pneumaattisten toimilaitteiden suorituskykyominaisuudet

1. Pneumaattisen laitteen nimellislähtövoiman tai vääntömomentin tulee täyttää GB/T12222 ja GB/T12223 vaatimukset. Yllä oleva on kalvotyyppinen toimilaite;

2. Syötä tyhjässä tilassa määritetty ilmanpaine sylinteriin, ja sen toiminnan tulee olla vakaa, ilman juuttumista ja ryömimistä;

3. Ilmanpaineessa 0,6 MPa pneumaattisen laitteen ulostulomomentin tai työntövoiman arvo avautumis- ja sulkemissuunnissa ei saa olla pienempi kuin pneumaattisen laitteen etiketissä ilmoitettu arvo, ja toiminnan tulee olla joustava, eikä kunkin osan pysyvää muodonmuutosta tai pysyvää muodonmuutosta sallita. Muut poikkeavuudet;

4. Kun tiivistyskokeessa käytetään suurinta käyttöpainetta, vastaavalta vastapainepuolelta vuotavan ilman määrä ei saa ylittää (3 0,15D) cm3/min (vakiotila); päätykannen ja ulostuloakselin vuoto Ilmamäärä ei saa ylittää (3 0,15d) cm3/min;

5. Lujuuskoe suoritetaan 1,5 kertaa suurimmalla käyttöpaineella. Kun testipainetta on ylläpidetty 3 minuuttia, sylinterin päätykannen ja staattisen tiivisteen vuotoja ja rakenteellisia muodonmuutoksia ei sallita;

6. Käyttöikä, pneumaattinen laite simuloi pneumaattisen venttiilin toimintaa, ja avaamis- ja sulkemistoiminnan avautumis- ja sulkemisajat eivät saisi olla alle 50 000 kertaa (avaamis- ja sulkemisjakso on yksi) säilyttäen samalla lähtövääntömomentin tai työntövoiman molempiin suuntiin;

7. Pneumaattinen laite puskurimekanismilla, kun mäntä siirtyy iskun pääteasentoon, ei iskuilmiötä sallita.
