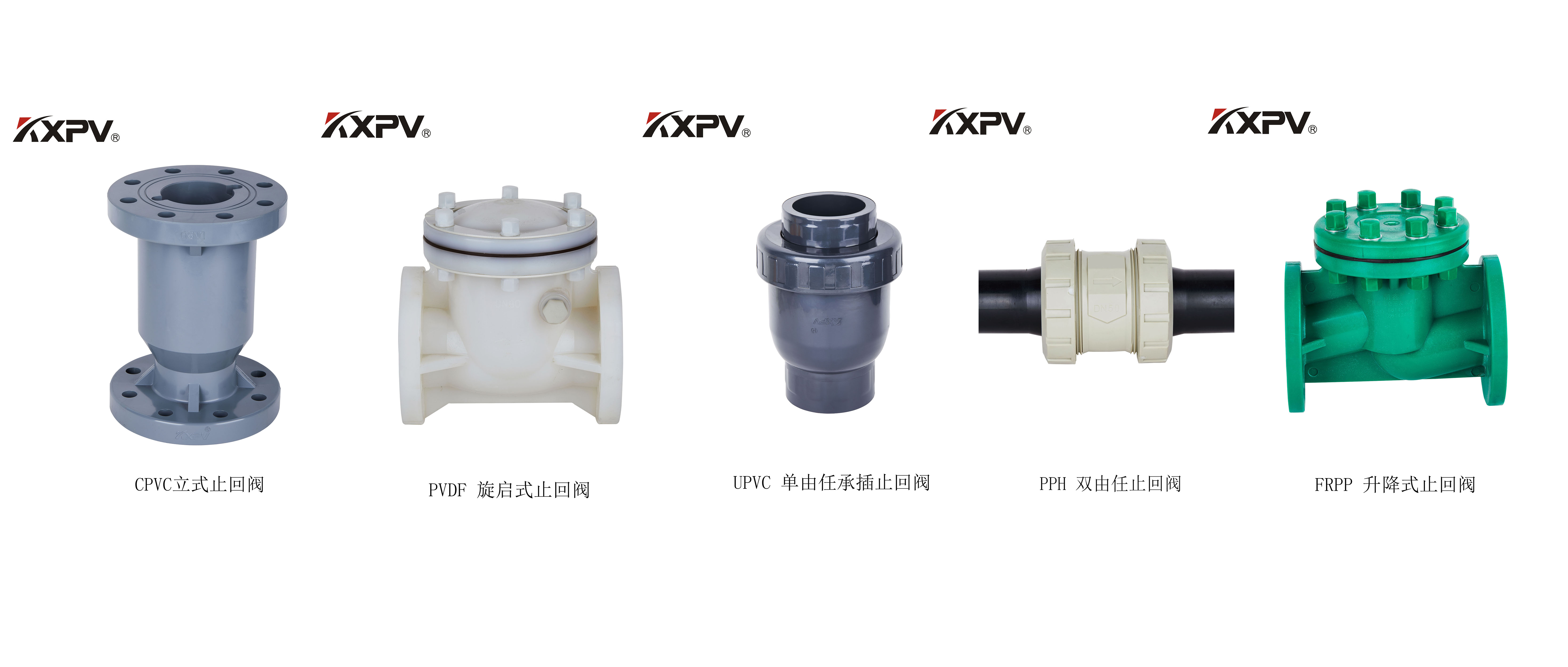

Takaiskuventtiilillä tarkoitetaan venttiiliä, jonka avaus- ja sulkemisosat ovat pyöreitä kiekkoja ja jotka luottavat omaan painoonsa ja väliaineen paineeseen toimiakseen väliaineen takaisinvirtauksen estämiseksi. Se on automaattinen venttiili, joka tunnetaan myös nimellä takaiskuventtiili, yksitieventtiili, paluuventtiili tai eristysventtiili.

Takaiskuventtiilin toimintaperiaate

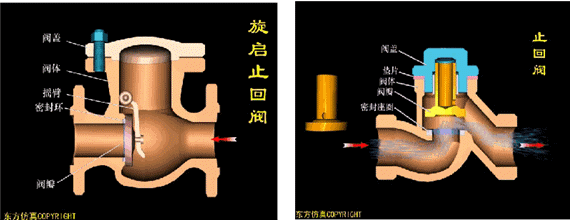

Takaiskuventtiilit voidaan jakaa kääntyviin (painopisteen mukaan pyöriviin) ja nostotakaventtiileihin (liikkuvat akselia pitkin). Noston takaiskuventtiili on rakenteeltaan samanlainen kuin sulkuventtiili, mutta siitä puuttuu levyä käyttävä venttiilivarsi. Väliaine virtaa sisään tulopäästä (alapuoli) ja virtaa ulos ulostulopäästä (yläpuoli). Kun tulopaine on suurempi kuin kiekon painon ja sen virtausvastuksen summa, venttiili avautuu. Päinvastoin, venttiili sulkeutuu, kun väliaine virtaa takaisin. Kääntötakaventtiilissä on kalteva ja akselin ympäri pyörivä kiekko, jonka toimintaperiaate on samanlainen kuin noston takaiskuventtiilin. Takaiskuventtiiliä käytetään usein pumppauslaitteen pohjaventtiilinä estämään veden takaisinvirtaus. Sulkuventtiilin tapaan nesteen kulku hissin takaiskuventtiilin läpi on myös kapea, joten painehäviö hissin takaiskuventtiilin läpi on suurempi kuin kääntötakaventtiilin ja käännön takaiskuventtiilin virtausnopeus on rajoitettu. Harvoin. Takaiskuventtiilin ja sulkuventtiilin yhdistelmällä voi olla turvallisuuseristyksen rooli. Haittana on, että vastus on suuri ja tiivistyskyky huono suljettuna.

Takaiskuventtiilin vianetsintä

Levy rikki

Syy levyn rikkoutumiseen on

Väliaineen paine ennen takaiskuventtiiliä ja sen jälkeen on lähellä tasapainoa ja ne "näkivät" toisiaan. Venttiililevyä isketään usein venttiilin istukkaa vasten ja hauraista materiaaleista (kuten valuraudasta, messingistä jne.) valmistettu levy rikkoutuu.

Ennaltaehkäisevä menetelmä on käyttää takaiskuventtiiliä, jonka kiekko on joustavaa materiaalia.

Keskitasoinen takaisinvirtaus

Syyt väliaineen takaisinvirtaukseen ovat

① Tiivistepinta on vaurioitunut; ② Lisää epäpuhtaudet.

Tiivistyspinnan korjaaminen ja epäpuhtauksien puhdistaminen voivat estää takaisinvirtauksen.
