[Popular science tarrat] Analyysi 5 venttiilin eduista ja haitoista

Analyysi 5 venttiilistä Plussat ja miinukset

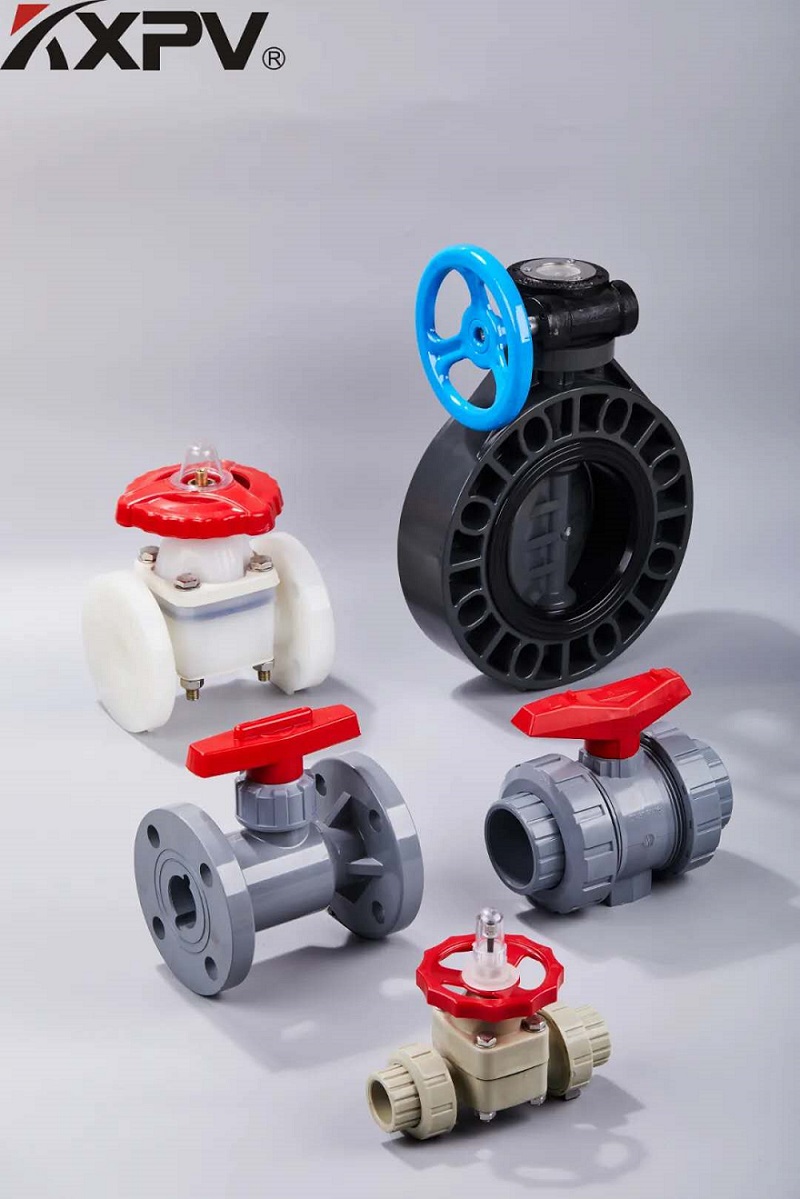

"Tuntekaa itsenne ja tuntekaa toisianne, et voi taistella ikuisesti" Venttiilien oikean valinnan ja käytön lähtökohtana on kattava ja täsmällinen ymmärrys kunkin venttiilin eduista ja haitoista sekä käytetyn väliaineen fysikaalisista ominaisuuksista (lämpötila, paine); kemialliset ominaisuudet (syövyttävä); ymmärrä myös väliaineen puhtaus (kiinteillä hiukkasilla tai viskositeetilla tai ilman, jne.), valitse sopiva tuote parhaan suorituskyvyn ja taloudellisimman käyttöiän saavuttamiseksi. Alla analysoimme seuraavien venttiilien edut ja haitat.

NO.1 läppäventtiili

Läppäventtiili on venttiili, joka käyttää kiekkotyyppistä avaus- ja sulkuelintä liikkumaan edestakaisin noin 90° nestekanavan avaamiseksi, sulkemiseksi ja säätämiseksi.

etu:

① Yksinkertainen rakenne, pieni koko, kevyt, säästää kulutusosia, sopii suurihalkaisijaventtiileihin;

② Nopea avaaminen ja sulkeminen, pieni virtausvastus;

③ Sitä voidaan käyttää väliaineille, joissa on suspendoituneita kiinteitä hiukkasia, ja sitä voidaan käyttää myös jauhe- ja rakeisiin väliaineisiin tiivistyspinnan lujuuden mukaan. Sitä voidaan käyttää ilmanvaihto- ja pölynpoistoputkistojen kaksisuuntaiseen avaamiseen ja sulkemiseen sekä säätöön, ja sitä käytetään laajalti kaasuputkissa ja vesikanavissa metallurgiassa, kevyessä teollisuudessa, sähkövoimassa ja petrokemian järjestelmissä.

Haitat:

① Läppäventtiilirakenteen ja tiivistemateriaalien rajoitusten vuoksi se ei sovellu korkean lämpötilan ja korkean paineen putkistojärjestelmiin.

②Tiivistyskyky on huono verrattuna palloventtiileihin ja palloventtiileihin, joten sitä käytetään paikoissa, joissa tiivistysvaatimukset eivät ole kovin korkeat.

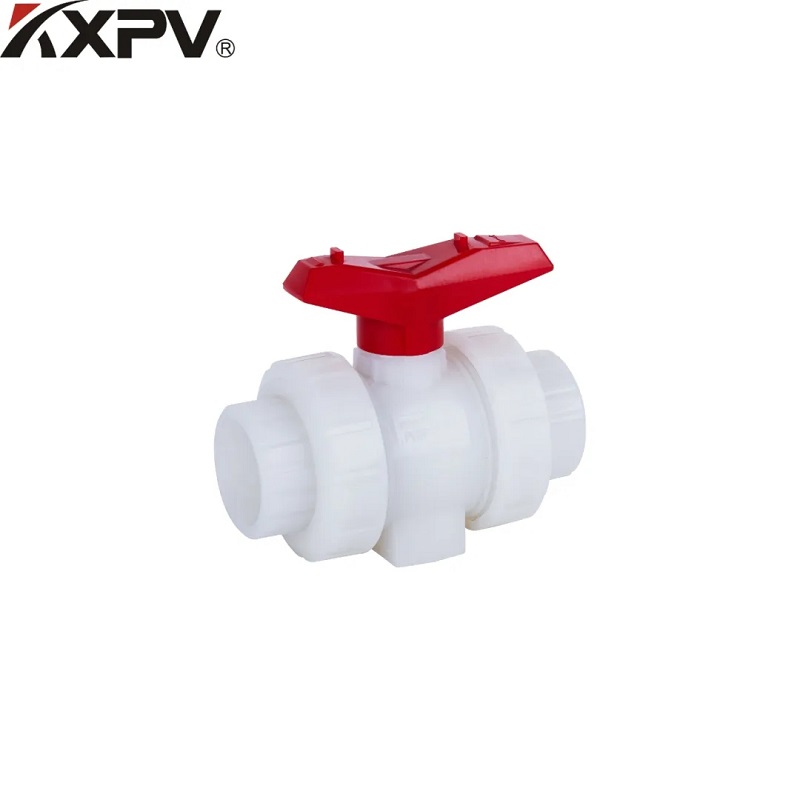

NO.2 palloventtiili

Palloventtiili on kehittynyt tulppaventtiilistä. Sen avaus- ja sulkemisosa on pallo. Palloa kierretään 90° venttiilin varren akselin ympäri avautumisen ja sulkemisen tarkoituksen saavuttamiseksi. Palloventtiiliä käytetään pääasiassa katkaisemaan, jakamaan ja muuttamaan väliaineen virtauksen suuntaa putkilinjassa.

etu:

① Sen virtausvastus on pienin (todella 0);

②Koska se ei takerru työn aikana (voiteluaineen puuttuessa), sitä voidaan käyttää luotettavasti syövyttävissä aineissa ja matalalla kiehuvissa nesteissä;

③ Suurella paine- ja lämpötila-alueella se voi saavuttaa täydellisen tiivistyksen;

④Voi toteuttaa nopean avaamisen ja sulkemisen, sopii testipenkin automaatiojärjestelmään. Kun venttiili avataan ja suljetaan nopeasti, toiminnalla ei ole vaikutusta;

⑤Pyöreä suljin voidaan asettaa automaattisesti raja-asentoon;

⑥ Työväliaine on luotettava ja tiivis molemmilta puolilta;

⑦ Täysin auki ja täysin suljettuna pallon ja venttiilin istukan tiivistyspinnat on eristetty väliaineesta, joten suurella nopeudella venttiilin läpi kulkeva väliaine ei aiheuta tiivistepinnan korroosiota;

⑧ Kompakti rakenne, kevyt, järkevin venttiilirakenne, joka soveltuu keski- ja matalalämpötilajärjestelmiin;

⑨ Venttiilin runko on symmetrinen, erityisesti kokonaisrakenne, kestää hyvin putkilinjan aiheuttaman rasituksen;

⑩Suljettava kappale kestää suuren paine-eron sulkemisen aikana. Se on ihanteellinen venttiili öljy- ja kemikaaliputkistoon.

Haitat:

①Koska palloventtiilin pääistuimen tiivistemateriaali on PTFE, se on inertti lähes kaikille kemiallisille aineille ja sillä on pieni kitkakerroin, vakaa suorituskyky, ei helppo ikääntyä, laaja lämpötila-alue ja erinomainen tiivistyskyky Kattavat ominaisuudet. Teflonin fyysiset ominaisuudet, mukaan lukien korkeampi laajenemiskerroin, herkkyys kylmälle virtaukselle ja huono lämmönjohtavuus, edellyttävät kuitenkin, että venttiilin istukan tiivisteiden suunnittelu perustuu näihin ominaisuuksiin. Siksi tiivistemateriaalin kovetessa tiivisteen luotettavuus tuhoutuu. Lisäksi PTFE:llä on alhainen lämpötilankesto ja sitä voidaan käyttää vain alle 180 °C:ssa. Tämän lämpötilan yläpuolella tiivistemateriaali vanhenee. Kun harkitaan pitkäaikaista käyttöä, sitä ei yleensä käytetä 120 ℃:n lämpötilassa.

② Sen säätöteho on huonompi kuin palloventtiilin, erityisesti pneumaattisen venttiilin (tai sähköventtiilin)

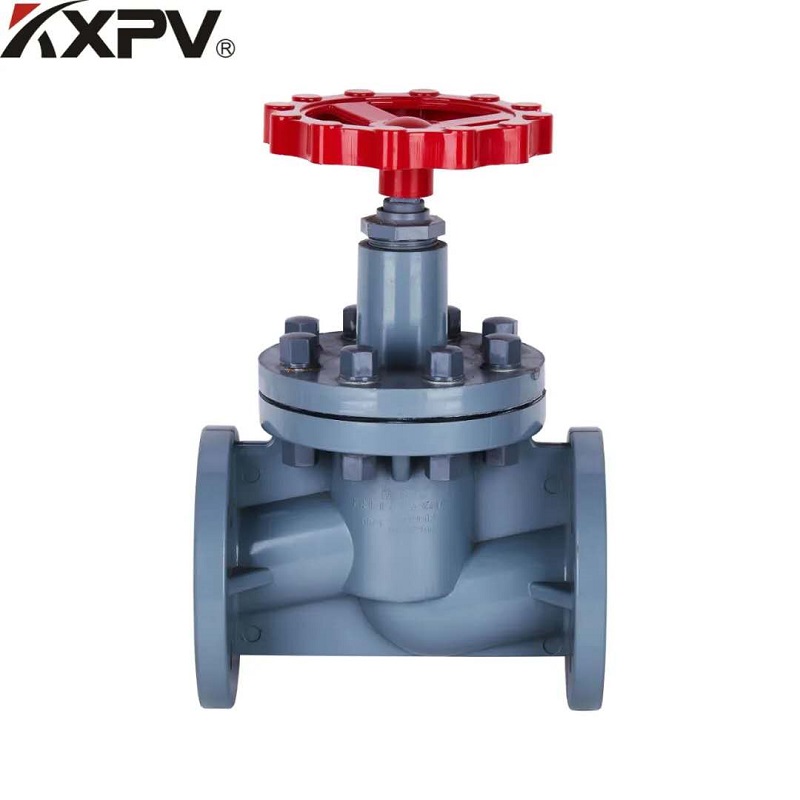

NO.3 Maapalloventtiili

Sulkuventtiilillä tarkoitetaan venttiiliä, jossa sulkuelin (venttiili) liikkuu venttiilin istukan keskilinjaa pitkin. Tämän venttiililäpän liikemuodon mukaan venttiilin istukan aukon muutos on verrannollinen venttiililäpän iskuun. Koska tämän tyyppisen venttiilin venttiilin varren avaus- tai sulkemisisku on suhteellisen lyhyt ja sillä on erittäin luotettava katkaisutoiminto, ja koska venttiilin istukan portin muutos on verrannollinen venttiilin läpän iskuun, se sopii erittäin hyvin virtausnopeuden säätämiseen. Siksi tämän tyyppinen venttiili sopii erittäin hyvin katkaisuun tai säätöön ja kuristukseen.

etu:

① Avaus- ja sulkemisprosessin aikana kitkavoima kiekon ja venttiilirungon tiivistepinnan välillä on pienempi kuin luistiventtiilin, joten se on kulutusta kestävä.

② Avautumiskorkeus on yleensä vain 1/4 venttiilin istukan kanavasta, joten se on paljon pienempi kuin luistiventtiili;

③ Yleensä venttiilin rungossa ja venttiililevyssä on vain yksi tiivistepinta, joten valmistusprosessi on suhteellisen hyvä ja helppo huoltaa;

④ Koska täyteaine on yleensä polytetrafluorieteeniä, lämpötilankestotaso on korkeampi.

Haitat:

① Koska väliaineen virtaussuunta venttiilin läpi on muuttunut, palloventtiilin minimivirtausvastus on myös suurempi kuin useimpien muiden tyyppisten venttiilien;

② Pitemmän iskun vuoksi avautumisnopeus on hitaampi kuin palloventtiili.

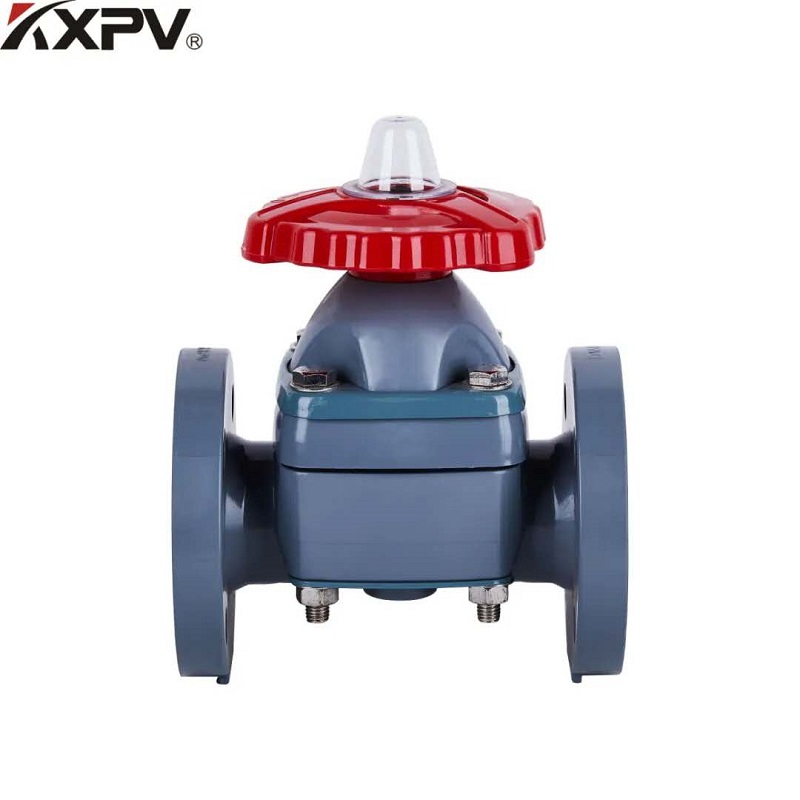

NO.4 Kalvoventtiili

Kalvoventtiili tarkoittaa joustavaa kalvoa tai yhdistettyä kalvoa, joka on asennettu venttiilin runkoon ja kanteen, ja sulkuosa on kalvoon yhdistetty puristuslaite. Venttiilin istukka on patomainen.

etu:

① Ohjausmekanismi on erotettu väliainekanavasta, mikä ei ainoastaan takaa työväliaineen puhtautta, vaan myös estää sen, että putkistossa oleva väliaine vaikuttaa ohjausmekanismin työosiin. Venttiilin karaa ei tarvitse tiivistää missään muodossa, ellei se hallitse haitallisia väliaineita. Käytetään turvavälineenä;

②Koska työväliaine on kosketuksissa vain kalvon ja venttiilin rungon kanssa, jotka molemmat voivat käyttää erilaisia ​​materiaaleja, venttiili voi ihanteellisesti ohjata erilaisia ​​työväliaineita, jotka sopivat erityisesti väliaineille, joissa on kemiallista korroosiota tai suspendoituneita hiukkasia.

③ Rakenne on yksinkertainen, koostuu vain kolmesta osasta: venttiilirungosta, kalvosta ja konepellin kokoonpanosta. Venttiili on helppo purkaa ja korjata nopeasti, ja kalvon vaihto voidaan suorittaa paikan päällä ja lyhyessä ajassa.

Haitat:

① Kalvomateriaalin rajoitusten vuoksi kalvoventtiili soveltuu matalapaineisiin ja alhaisiin lämpötiloihin. Yleensä enintään 150 ℃;

②Säätösuorituskyky on suhteellisen heikko, ja säätö on vain pienellä alueella (yleensä sitä voidaan käyttää virtauksen säätämiseen, kun se on suljettuna 2/3-aukolla).

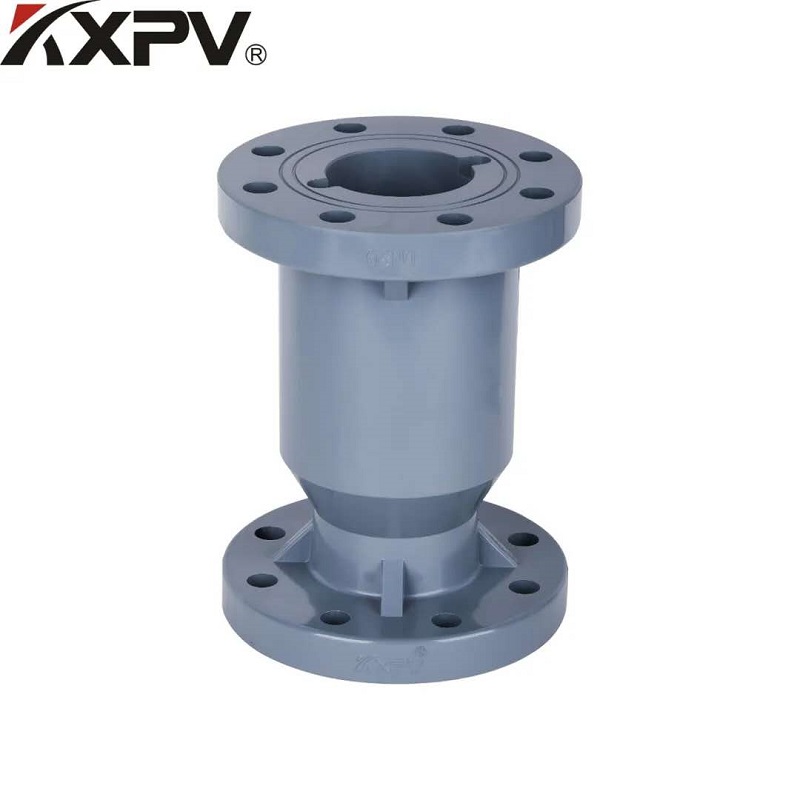

NO.5 Takaiskuventtiili

Takaiskuventtiilejä kutsutaan myös vastavirtausventtiileiksi, takaiskuventtiileiksi, vastapaineventtiileiksi ja takaiskuventtiileiksi. Nämä venttiilit avautuvat ja sulkeutuvat automaattisesti automaattiseen venttiiliin kuuluvassa putkilinjassa olevan väliaineen virtauksen synnyttämän voiman vaikutuksesta. Takaiskuventtiilejä käytetään putkistojärjestelmissä. Niiden päätehtävänä on estää väliaineen takaisinvirtaus, estää pumpun ja käyttömoottorin kääntyminen ja vapauttaa väliaine säiliössä. Takaiskuventtiiliä voidaan käyttää myös syöttämään apujärjestelmää, jonka paine voi nousta järjestelmäpaineen yläpuolelle. Se voidaan jakaa pyörivään tyyppiin (pyörii painopisteen mukaan) ja nostotyyppiin (liikkuva akselia pitkin).

etu:

①Takaiskuventtiilin toimintaominaisuudet ovat, että kuorma muuttuu suuresti ja avautumis- ja sulkeutumistiheys on pieni. Kun se on kytketty päälle tai pois päältä, huoltojakso on erittäin pitkä, eikä liikkuvien osien tarvitse liikkua.

Haitat:

① Koska takaiskuventtiili on laadullisesti määritetty nopeaa sulkemista varten useimmissa käytännön sovelluksissa, väliaine virtaa vastakkaiseen suuntaan takaiskuventtiilin sulkemishetkellä. Venttiilin läpän sulkeutuessa väliaine putoaa nopeasti maksimaalisesta vastavirtausnopeudesta Kun se saavuttaa nollan, paine nousee nopeasti, eli "vesivasara"-ilmiö, jolla voi olla tuhoisa vaikutus putkistojärjestelmään. Vesivasara on eräänlainen paineaalto paineputken ohimenevässä virtauksessa. Se on paineen nousun tai laskun hydraulinen shokkiilmiö, jonka aiheuttaa paineputken nesteen virtausnopeuden muutos. Fyysinen syy on nesteen kokoonpuristumattomuuden, nesteen liikkeen inertian ja putkilinjan kimmoisuuden yhteisvaikutus. Estääkseen vesivasaran piilevän vaaran putkistoissa on vuosien ajan otettu käyttöön uusia rakenteita ja uusia materiaaleja takaiskuventtiilien suunnittelussa. Samalla kun varmistetaan takaiskuventtiilien soveltuva suorituskyky, vesivasaran iskuvoima on minimoitu. On edistynyt ilahduttavaa.

Vinkkejä:

"Jokaisella on omat kykynsä, he käyttävät niitä oikein, he käyttävät niitä ja he käyttävät niitä, kun eivät." Oikean venttiilin valinta on kuin yrityksen työ. Meidän on tiedettävä, että venttiilitoiminnolla itsessään ei ole etuja ja haittoja. Tärkeintä on tietää Venttiili käyttää hyväkseen vahvuuksiaan, välttää puutteitaan ja hyödyntää täysimääräisesti sen toimintoja.
