[Suosittuja tarroja] 100 venttiiliterminologiaa, tiedätkö?

Venttiilit ovat linjaliittimiä, joita käytetään linjojen avaamiseen ja sulkemiseen, virtauksen ohjaamiseen sekä kuljetettavan väliaineen parametrien (lämpötila, paine ja virtaus) säätelyyn ja ohjaamiseen.

Perusterminologia
1.voiman suorituskyky

Venttiilin lujuusominaisuudet ovat venttiilin kyky kestää väliaineen painetta. Venttiilit ovat mekaanisia tuotteita, jotka kestävät sisäistä painetta, ja niiden lujuuden ja jäykkyyden on siksi oltava riittävän pitkäkestoisen käytön varmistamiseksi ilman halkeamia tai muodonmuutoksia.

2. tiivistyskyky

Venttiilin tiivistyskyky viittaa venttiilin tiivistysosien kykyyn estää väliaineen vuotaminen. Se on venttiilin tärkein tekninen suorituskykyindeksi.

Venttiilissä on kolme tiivisteosaa: avaus- ja sulkuosan tiivistepinnan ja venttiilin istukan välinen kosketus; tiivisteen liitos venttiilin varren ja tiivistepesän kanssa; venttiilin rungon ja venttiilin kannen välinen yhteys. Vuotoa edellisessä paikassa kutsutaan endoleakiksi, jota kutsutaan yleisesti tiiviyden puutteeksi, mikä vaikuttaa venttiilin kykyyn katkaista väliaine.

Sulkuventtiileissä sisäinen vuoto ei ole sallittu. Kahta viimeksi mainittua vuotoa kutsutaan ulkovuodoksi, eli väliaine vuotaa venttiilistä venttiilin ulkopuolelle. Ulkoinen vuoto voi aiheuttaa materiaalihäviöitä, saastuttaa ympäristöä ja aiheuttaa vakavissa tapauksissa onnettomuuksia.

Syttyville, räjähdysherkille, myrkyllisille tai radioaktiivisille aineille ulkoinen vuoto ei ole sallittua, joten venttiilin tiivistyksen on oltava luotettava.

3.virtaava media

Kun väliaine virtaa venttiilin läpi, syntyy painehäviö (sekä paine-ero ennen venttiiliä että sen jälkeen), eli venttiilillä on tietty vastus väliaineen virtaukselle ja väliaine kuluttaa tietyn määrän energiaa venttiilin vastuksen voittamiseksi.

Energiansäästön kannalta venttiileitä suunniteltaessa ja valmistettaessa on välttämätöntä vähentää venttiilin vastusta virtaavalle väliaineelle mahdollisimman paljon.

4. avaus- ja sulkemisvoima sekä avaus- ja sulkemismomentti

Avaus- ja sulkemisvoima sekä avaus- ja sulkemismomentti viittaavat voimaan tai momenttiin, joka on kohdistettava venttiiliä avattaessa tai suljettaessa.

Venttiiliä suljettaessa on tarpeen muodostaa tietty tiivistysominaispaine avaus- ja sulkuelimen tiivistyspinnan ja venttiilin istukan väliin ja samalla ylittää venttiilin varren ja tiivisteen välinen, venttiilivarren kierteen ja mutterin väliin sekä venttiilin varren päähän ja muiden kitkaosien kitkaa ja sulkemisvoimaa ja sulkumomenttia. Avaus- ja sulkemisprosessin aikana vaadittava avaus- ja sulkemisvoima sekä avaus- ja sulkemismomentti muuttuvat. Maksimiarvo on sulkemisen viimeinen hetki tai avautuminen. Alkuhetki. Venttiilejä suunniteltaessa ja valmistettaessa on toivottavaa vähentää niiden sulkuvoimaa ja vääntömomenttia.

5.avautumis- ja sulkeutumisnopeus

Avautumis- ja sulkemisnopeus ilmaistaan ajalla, joka tarvitaan venttiilin avaamiseen tai sulkemiseen. Yleensä venttiilin avautumis- ja sulkemisnopeudelle ei ole tiukkaa vaatimusta, mutta joissakin työolosuhteissa on erityisvaatimuksia avautumis- ja sulkemisnopeudelle. Jos jotkin vaatimukset avataan tai suljetaan nopeasti, onnettomuustapauksissa jotkin vaatimukset on suljettava hitaasti vesivasaran estämiseksi jne. Tämä tulee ottaa huomioon venttiilityyppiä valittaessa.

6.liikkeen herkkyys ja luotettavuus

Tämä viittaa venttiilin herkkyyteen väliaineparametrien vastaaville muutoksille. Venttiileille, joissa on säätötoiminnot, kuten kuristusventtiilit, paineenalennusventtiilit, säätöventtiilit jne., sekä venttiileille, joissa on erikoistoimintoja, kuten varoventtiilit ja sulkuventtiilit, toiminnallinen herkkyys ja luotettavuus ovat tärkeitä teknisen suorituskyvyn mittareita.

7. käyttöikä

Se osoittaa venttiilin kestävyyden, on tärkeä venttiilin suorituskyvyn indikaattori ja sillä on suuri taloudellinen merkitys. Yleensä ilmaistaan ​​avautumis- ja sulkeutumiskertojen lukumäärällä, joka voi taata tiivistysvaatimukset, se voidaan ilmaista myös käyttöajalla.

8.tyyppi (tyyppi)

Venttiilien luokittelu käytön tai tärkeimpien rakenteellisten ominaisuuksien mukaan

9.malli (malli)

Venttiilin numerointi tyypin, voimansiirron, liitäntätyypin, rakenneominaisuuksien, istukan tiivistepinnan materiaalin ja nimellispaineen mukaan.

10.liitoksen koko
(liitoksen mitat)

Venttiilin ja putken liitoksen koko

11.päämitat
(yleiset mitat)

Venttiilin avautumis- ja sulkeutumiskorkeus, käsipyörän halkaisija ja liitäntäkoko.

12. yhteyden tyyppi (yhteyden tyyppi)

Eri tavat, joilla venttiili liitetään putkeen tai koneeseen (esim. laippaliitäntä / kierreliitäntä / hitsausliitos jne.).

13. tiivistetesti (tiivistetesti)

Avaus- ja sulkemisosien ja venttiilirungon tiivisteparin suorituskyvyn testaus.

14, takatiivistetesti (takatiivistetesti)

Testaa venttiilivarren ja konepellin tiivisteparin tiivistyskyky.

15. Tiivisteen koepaine

Venttiilin määrittämä paine tiivistetestin aikana.

16.sopiva väline (sopiva väliaine)

Väliaine, johon venttiiliä voidaan soveltaa.

17.soveltuva lämpötila (sopiva lämpötila)

Sen väliaineen lämpötila-alue, johon venttiiliä sovelletaan.

18.tiivistepinta (tiivistyspinta)

Avaus- ja sulkuelin on tiiviissä kosketuksessa venttiilin istukkaan (venttiilirunko) ja toimii tiivistävänä kosketuspinnana.

19.aukaisevat ja sulkevat osat (levy)

Yleinen termi osalle, jota käytetään väliaineen virtauksen katkaisemiseen tai säätelyyn, kuten luistiventtiilin portti, kuristusventtiilin venttiililäppä ja vastaavat.

20.pakkaus (pakkaus)

Lataa tiivisteholkki (tai tiivisteholkki), jotta väliainetta ei vuoda venttiilin varresta.

21. pakkauspaikka (pakkausistuin)

Osa, joka tukee pakkausta ja pitää pakkauksen suljettuna.

22.tiivistysrauhanen (rauhanen)

Osa, jota käytetään puristamaan tiiviste tiivisteen aikaansaamiseksi.

23. kiinnike (ikees)

Osa, jota käytetään tukemaan karamutteria ja voimansiirtomekanismia konepellissä tai venttiilin rungossa.

24.liitäntäpaikan koko
(liitäntäkanavan mitat)

Avaus- ja sulkuelimen sekä venttiilin karakokoonpanon välisen liitoksen rakenteelliset mitat.

25. virtausalue (virtausalue)

Viittaa pienimpään poikkileikkauspinta-alaan venttiilin sisääntulopään ja istukan tiivistyspinnan välillä (mutta ei "verho"-aluetta), jota käytetään laskemaan teoreettinen siirtymä ilman vastusvaikutuksia.

26. virtauksen halkaisija (virtauksen halkaisija)

Vastaa juoksualueen halkaisijaa.

27. virtausominaisuudet (virtausominaisuudet)

Tasaisessa virtaustilassa, kun tulopaine ja muut parametrit ovat vakioita, paineenalennusventtiilin ulostulopaine on virtausnopeuden funktio.

28. Virtausominaisuuksien johtaminen

Tasaisessa virtaustilassa, kun parametrit, kuten tulopaine, ovat vakioita, paineenalennusventtiilin virtausnopeuden muutoksen aiheuttama poistopaineen muutos.

29. yleisventtiili (yleinen venttiili)

Venttiilit, joita käytetään yleisesti putkistoissa eri teollisuusyrityksissä.

30. automaattinen venttiili (itsetoiminen venttiili)

Venttiili, joka toimii itsestään riippuen väliaineen ominaisuuksista (neste, ilma, höyry jne.).

31. Aktivoitu venttiili

Venttiilit, joita käytetään manuaalisella, sähköisellä, hydraulisella tai pneumaattisella paineella.

32.iskukäsipyörä
(vasaralla puhaltava käsipyörä)

Käsipyörärakenne, joka käyttää iskuvoimaa venttiilin toimintavoimien keventämiseksi.

33. kierukkavaihteisto (kierukkavaihteisto)

Laite, joka avaa tai sulkee tai säätää venttiiliä kierukkavaihteistolla.

34. pneumaattinen laite (pneumaattinen toimilaite)

Käytä pneumaattista painetta venttiilin avaamiseen tai sulkemiseen tai säätämiseen.

35.hydraulinen laite (hydraulinen toimilaite)

Käytä hydraulipainetta venttiilin avaamiseen, sulkemiseen tai säätämiseen.

36. Kuuman lauhteen kapasiteetti (Kuuma kondensaatin kapasiteetti)

Suurin mahdollinen lauhteen määrä, joka voidaan poistaa loukusta tietyssä paine- ja lämpötila-erossa

37. Höyryhäviö (höyryhäviö)

Loukusta ulos vuotavan tuoreen höyryn määrä aikayksikköä kohti.

Venttiilin määritelmä
1. Venttiili

Niiden mekaanisten tuotteiden kokonaismäärä, joissa on liikkuvat mekanismit, joita käytetään väliaineen virtauksen ohjaamiseen putken sisällä.

2. luistiventtiili

Avaus- ja sulkuelintä (porttia) ohjaa venttiilivarsi, ja venttiiliä nostetaan ja liikutetaan venttiilin istukkaa (tiivistepinta) pitkin.

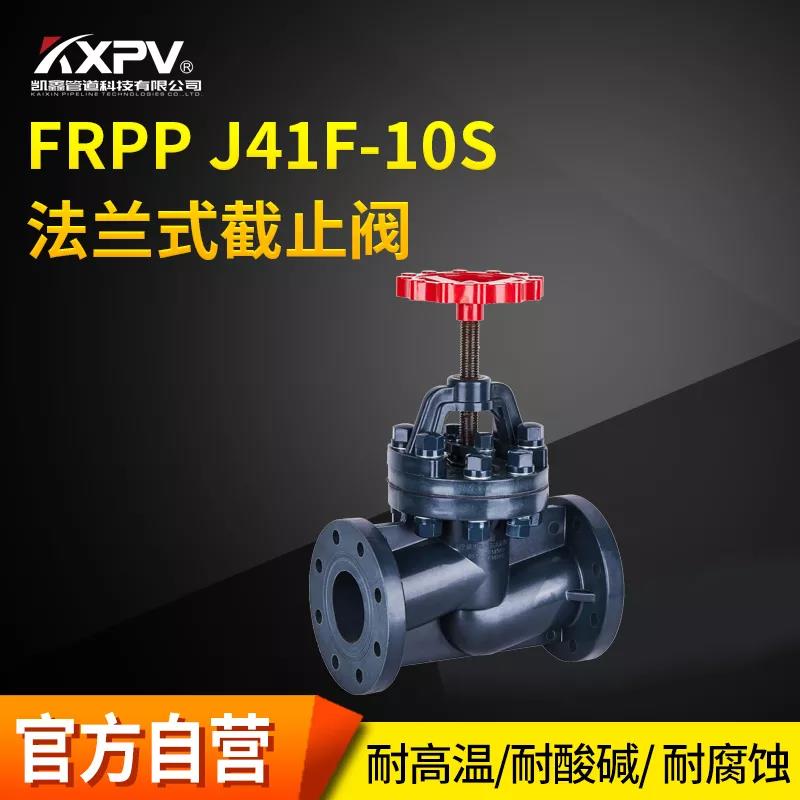

3. Maapalloventtiili, sulkuventtiili

Avoin-kiinni-tyyppi (venttiili) on venttiili, jota ohjaa venttiilivarsi ja joka liikkuu ylös ja alas pitkin venttiilin istukan akselia (tiivistepinta).

4. Kaasuventtiili

Kanavan poikkipinta-alaa muutetaan avaus- ja sulkuelimellä (venttiilillä) venttiilin virtausnopeuden ja paineen säätämiseksi.

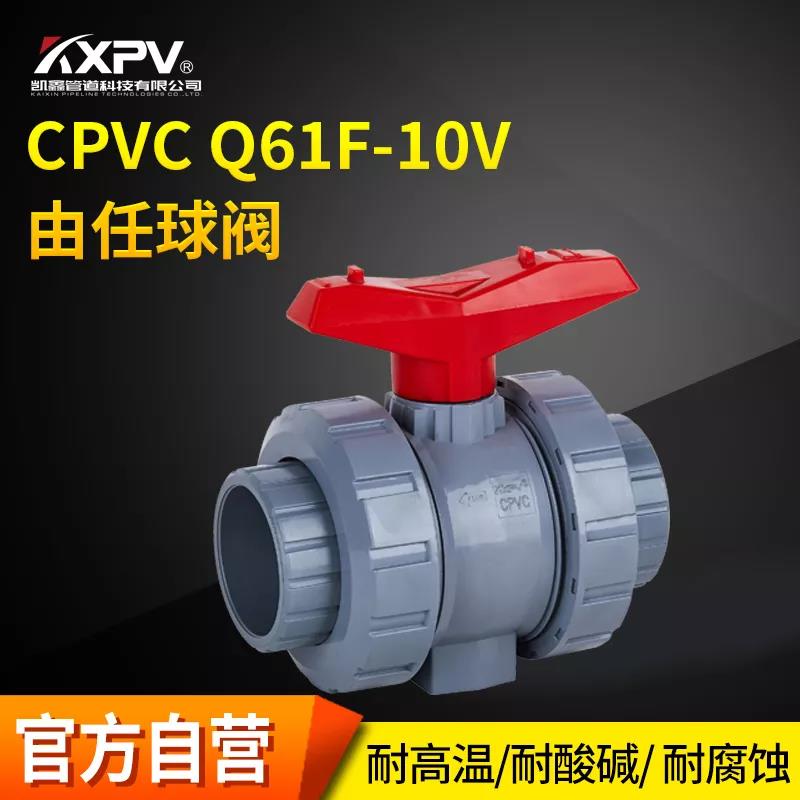

5. Palloventtiili

Venttiili, joka avautuu ja sulkeutuu (pallo) käyrän ympäri, joka on kohtisuorassa käytävään nähden.

6. Läppäventtiili

Kiinteän akselin ympäri pyörivä, auki-suljettu (perhosventtiili).

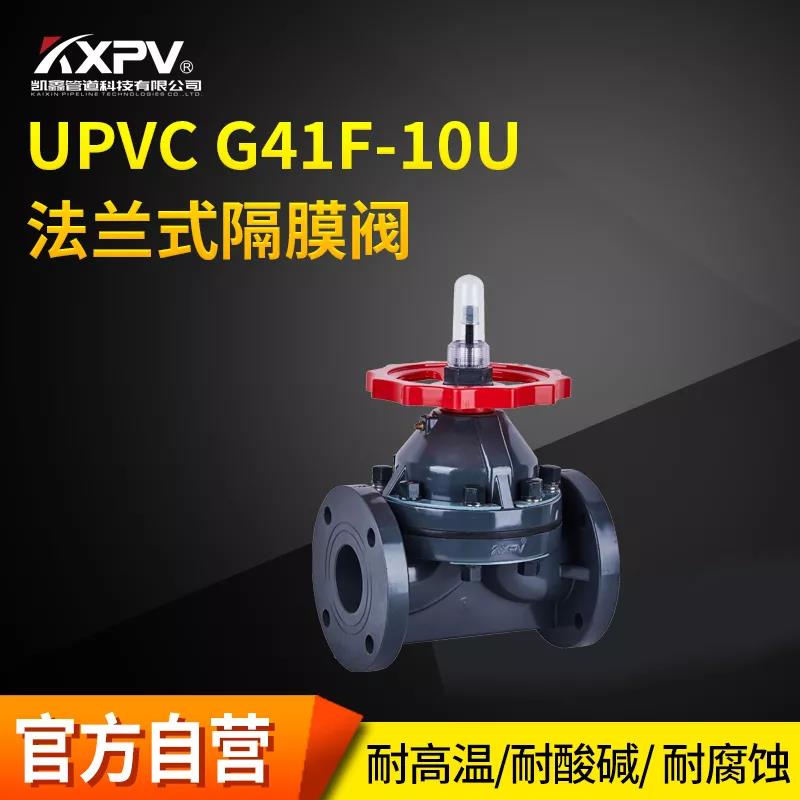

7. Kalvoventtiili

Avoin-kiinni-tyyppi (kalvo) on venttiili, jota ohjaa venttiilivarsi, liikkuu ylös ja alas pitkin venttiilin varren akselia ja erottaa toimintamekanismin väliaineesta.

8. Sulkuventtiili (hana)

Venttiili, joka avautuu ja sulkeutuu (tulppa) akselinsa ympäri.

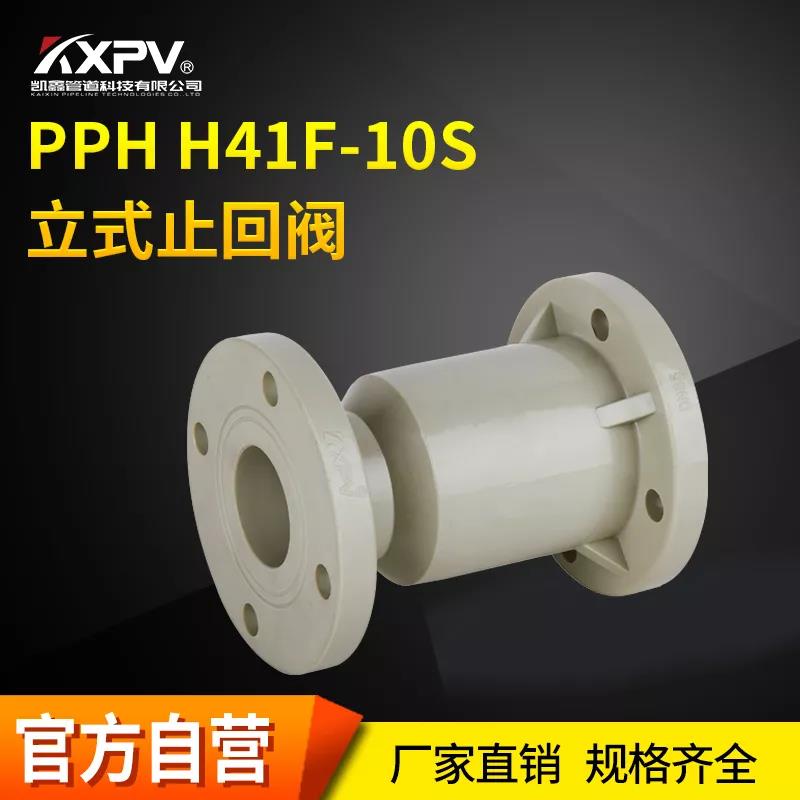

9. takaiskuventtiili, takaiskuventtiili

Avoin-kiinni (venttiili) Venttiili, joka estää automaattisesti väliaineen virtauksen keskivoiman avulla.

10. Varoventtiili, varoventtiili

Avaa-kiinni tyyppi (venttiili) Avaa automaattisesti poiston, kun putkiston tai koneen väliaineen paine ylittää määritellyn arvon; venttiili, joka sulkeutuu automaattisesti, kun paine on määritettyä arvoa alhaisempi, ja suojaa putkistoa tai konetta.

11. Paineenalennusventtiili

Avaus- ja sulkuelimen (venttiilin) kuristuksen kautta väliaineen painetta alennetaan ja venttiilin painetta pidetään automaattisesti tietyllä alueella paineen suoralla vaikutuksella venttiilin jälkeen.

12. Höyryloukku

Venttiili, joka poistaa kondenssivettä automaattisesti ja estää sen vuotamisen.

13. Tyhjennysventtiilit

Venttiilit kattiloiden, paineastioiden ja muiden laitteiden tyhjennykseen.

14. Matalapaineventtiili

Erilaisia venttiileitä, joiden nimellispaine PN ≤ 1,6 MPa.

15. Keskipaineventtiili

Nimellispaine on eri venttiileitä, joiden PN ≥ 2,0 ~ PN < 10,0 MPa.

16. Korkeapaineventtiili

Erilaisia venttiileitä, joiden nimellispaine PN ≥ 10,0 MPa.

17.Superkorkeapaineventtiili

Erilaisia venttiileitä, joiden nimellispaine PN ≥ 100,0 MPa.

18. Korkean lämpötilan venttiili

Eri venttiileille, joiden väliaineen lämpötila on >450 °C.

19. Pakkasta venttiili

Monille venttiileille, joiden keskilämpötila on -40 ° C ~ -100 ° C.

20. kryogeeninen venttiili
Eri venttiileille, joiden väliaineen lämpötila on <-100 °C.

Venttiilirakenteen terminologia
1. kasvotusten ulottuvuus (kasvotusten keskelle ulottuvuus)

Venttiilin tulo- ja poistoaukon päätypintojen välinen etäisyys; tai etäisyys tulopäätypinnasta poistoakseliin.

2. Suoran venttiilin rakenteen pituus
(läpikulkutyyppiset venttiilit Kasvotusten mitat)

Venttiilin rungon kulkureitin päässä kahden tason välinen etäisyys, joka on kohtisuorassa venttiilin akselin akseliin nähden.

3. Kulmaventtiilin rakenteen pituus
(kulmatyyppiset venttiilit Kasvot vastakkain, päästä päähän, keskeltä pintaan ja keskeltä päähän mitat)

Etäisyys venttiilin rungon käytävän toisessa päässä olevan akseliin nähden kohtisuorassa olevan tason ja venttiilirungon toisen pääteakselin välillä.

4. Rakennustyyppi

Erityyppisten venttiilien pääominaisuudet rakenteen ja geometrian suhteen.

5. kautta tyyppi

Tulo- ja poistoakselit ovat yhteneväisiä tai yhdensuuntaisia toistensa kanssa venttiilirungon muodossa.

6. Kulmatyyppi

Venttiilin runko muodostaa siten, että tulo- ja poistoakselit ovat kohtisuorassa toisiinsa nähden.

7. y-pallotyyppi, y-tyyppi, kalvotyyppi

Kanava on venttiilirungon muodossa, jossa venttiilin varsi on sijoitettu terävässä kulmassa venttiilirungon kanavan akseliin nähden.

8. Kolmisuuntainen tyyppi

Venttiilin runkomuoto, jossa on kolme kulkusuuntaa.

9. T-kuvio kolmisuuntainen

Pistokkeen (tai pallon) kulku on yleisen kaavan "T" 。 mukainen.

10.L-kuvio kolmisuuntainen

Pistokkeen (tai pallon) kulku on yleisen kaavan "L" 。 mukainen.

11. Tasapainotyyppi

Rakennemuoto, jossa venttiilin varren aksiaalinen voima tasapainotetaan keskipaineella.

12. vipuvaikutustyyppi

Vipua käytetään avaus- ja sulkuelimen rakenteen ohjaamiseen.

13. normaalisti avoin tyyppi (normaalisti avoin tyyppi)

Kun ulkoista voimaa ei ole, avaus- ja sulkemiselin on automaattisesti auki-asennossa.

14. normaalisti suljettu tyyppi

Kun ulkopuolista voimaa ei ole, avaus- ja sulkemiselin on automaattisesti kiinni-asennossa.

15. Höyryvaipan tyyppi

Erilaisia venttiileitä höyrylämmitteisellä vaipparakenteella.

16. paljetiivistetyyppi

Erilaisia paljerakenteisia venttiileitä.

17. Täysin avautuva venttiili

Venttiili, jolla on sama virtauskanavan sisähalkaisija venttiilin kaikissa osissa ja sama nimellisputken sisähalkaisija.

18. Supistettu avausventtiili

Venttiili, jossa on pienennetty venttiilin virtauskanavan reiän halkaisija.

19. Supistettu venttiili

Venttiilin virtauskanavan reiän halkaisija pienenee ja venttiilin sulkuelimen venttiiliaukko on ei-pyöreä venttiili.

20. Yksisuuntainen venttiili (ei-suuntainen venttiili)

Suunniteltu venttiiliksi, joka tiivistää vain yhden väliaineen virtaussuunnan.

21. Kaksisuuntainen venttiili

Suunniteltu venttiiliksi, joka tiivistää molemmat väliaineen virtaussuunnat.

22. Kaksipaikkainen kaksitieventtiili
(kaksoisistuin, molemmat istuimet kaksisuuntaiset, venttiili)

Venttiilissä on kaksi tiiviste-istukkaa, ja jokaisessa venttiilin istukassa on venttiili, joka voi tiivistää molemmat väliaineen virtaussuunnat.

23. Yksisuuntainen istuin, kaksisuuntainen istukka kaksinkertainen venttiili
(kaksoisistuin, yksi istuin suuntaamaton ja yksi istuin kaksisuuntainen, venttiili)

Venttiili, jossa on kaksi tiivisteparia, suljetussa asennossa, kaksi tiivisteparia voidaan pitää suljettuina samanaikaisesti, venttiilirungossa keskikammiossa (kahden tiivisteparin välissä) on rajapinta väliaineen paineen vapauttamiseksi. Edustaa symbolia DBB.

24. takaistuin, selkänoja

Tiivisterakenne, joka estää väliaineen vuotamisen tiivistepesästä venttiilin ollessa täysin auki.

25. Painetiiviste

Sitä käytetään rakenteena venttiilirungon ja venttiilin kannen välisen liitoksen automaattiseen tiivistykseen.

26. Venttiilivarren pään mitat

Venttiilivarren rakennemitat käsipyörään, kahvaan tai muuhun mekaaniseen kiinnitysliitokseen.

27. venttiilin varren pään mitta

Venttiilivarren ja avaus- ja sulkuelimen välisen liitoksen rakenteelliset mitat.

28. liitäntäkanavan mitta

Avaus- ja sulkuelimen sekä venttiilin karakokoonpanon välisen liitoksen rakenteelliset mitat.

29. yhteyden tyyppi

Eri tavat, joilla venttiili liitetään putkeen tai koneeseen (kuten laippaliitännät, kierreliitokset, hitsausliitokset jne.).
Venttiilikomponenttien terminologia
1. Runko

Yhdistetty suoraan putkeen (tai koneeseen) muodostamaan osan väliaineen virtausreitistä.

2. Konepelti (konepelti, kansi, korkki, kansi)

Se on yhdistetty venttiilirunkoon ja muodostaa pääosan painekammiosta venttiilirungon kanssa (tai muiden osien, kuten kalvojen) kanssa.

3. Avaus- ja sulkemisosat (levy)

Yleinen termi osalle, jota käytetään väliaineen virtauksen katkaisemiseen tai säätelyyn, kuten luistiventtiilin portti, kuristusventtiilin venttiililäppä ja vastaavat.

4. Levy (levy)

Venttiilien avaus- ja sulkemisosat, kuten palloventtiilit, kuristusventtiilit ja takaiskuventtiilit.

5. kehon istuin (vartaloon istuva rengas, olkapäällä istuva, alaistuin)

Osa, joka on asennettu venttiilirunkoon ja muodostaa tiivisteparin avaus- ja sulkuelimen kanssa.

6. Tiivistyspinta

Avaus- ja sulkuelin on tiiviissä kosketuksessa venttiilin istukkaan (venttiilirunko) ja toimii tiivistävänä kosketuspinnana.

7. Varsi (varsi, akseli)

Avaus- ja sulkemisvoima välittyy avaus- ja sulkuelimen pääosaan.

8. varsimutteri (ikeen holkki, ikeen mutteri)

Osa, joka muodostaa liikeparin varren langan kanssa.

9. Täytekirje

Konepellissä (tai venttiilin rungossa) täytetään tiiviste estääkseen väliaineen vuotamisen venttiilin varresta.

10. Täytelaatikko

Täytä täyte estääksesi materiaalin vuotamisen varresta.

11. tiivisteholkki (tiiviste, tiivistyslaippa, pne-kappaletiiviste)

Osa, jota käytetään puristamaan tiiviste tiivisteen aikaansaamiseksi.

12. pakkaus (pakkaus, pakkausrenkaat)

Lataa tiivisteholkki (tai tiivisteholkki), jotta materiaalia ei vuoda väliaineen kaksoisventtiilin varresta.

13. tiiviste, tiivistealuslevy

Osa, joka tukee pakkausta ja pitää pakkauksen suljettuna.

14. kannatin (ikees)

Osa, jota käytetään tukemaan karamutteria ja voimansiirtomekanismia konepellissä tai venttiilin rungossa.

15. Iskukäsipyörä
(iskukäsipyörä, vasarapuhalluskäsipyörä, iskukäsipyörä, vasarapuhalluskäsipyörä)

Käsipyörärakenne, joka käyttää iskuvoimaa venttiilin toimintavoimien keventämiseksi.
