[Suositut tarrat] PTFE:n edut ja haitat, ymmärrätkö?

Polytetrafluorieteeni (PTFE) materiaalina, jolla on "muovikuningas" maine, mitkä ovat edut ja haitat, katsokaamme sitä.
Nro 1
etu

Korkean lämpötilan kestävyys - käyttölämpötila jopa 250 °C.
Alhaisen lämpötilan kestävyys - hyvä mekaaninen sitkeys; 5 % venymä jopa -196 °C:n lämpötiloissa.
Teflonputket ovat korroosionkestäviä - inerttiä useimmille kemikaaleille ja liuottimille, kestävät vahvoja happoja ja emäksiä, vettä ja erilaisia ​​orgaanisia liuottimia.

Säänkestävä - muovien paras ikääntymisikä.
Hyvin voideltu – kiinteiden materiaalien pienin kitkakerroin.
Ei-tarttuva - on pienin pintajännitys kiinteissä materiaaleissa, eikä se tartu mihinkään aineeseen.
Myrkytön - fysiologisesti inertti, pitkäaikainen keinotekoisten verisuonten ja elinten implantaatio ilman haittavaikutuksia.
Sähköeristys - kestää 1500 voltin suurjännitettä.

PTFE:n suhteellinen molekyylimassa on suhteellisen suuri, satoja tuhansia pieniä, yli 10 miljoonaa korkea ja yleensä useita miljoonia (polymerointiaste on luokkaa 10^4, kun taas polyeteenin on vain 10^3). Kiteisyys on yleensä 90 - 95 % ja sulamislämpötila on 327 - 342 °C. PTFE-molekyylin CF2-yksiköt on järjestetty siksak-muotoon. Koska fluoriatomin säde on hieman suurempi kuin hiilen, viereiset CF2-yksiköt eivät voi olla täysin poikkisuuntautuneita, vaan ne muodostavat kierteisen ketjun ja fluoriatomit ovat lähes peitossa. Koko polymeeriketjun pinta. Tämä molekyylirakenne selittää polytetrafluorieteenin erilaiset ominaisuudet. Kun lämpötila on alle 19 ° C, muodostuu 13/6 heliksi; 19 °C:ssa tapahtuu faasimuutos, ja molekyylit ovat hieman kiertyneet muodostaen 15/7-kierteen.

Nro 2
Epäkohta

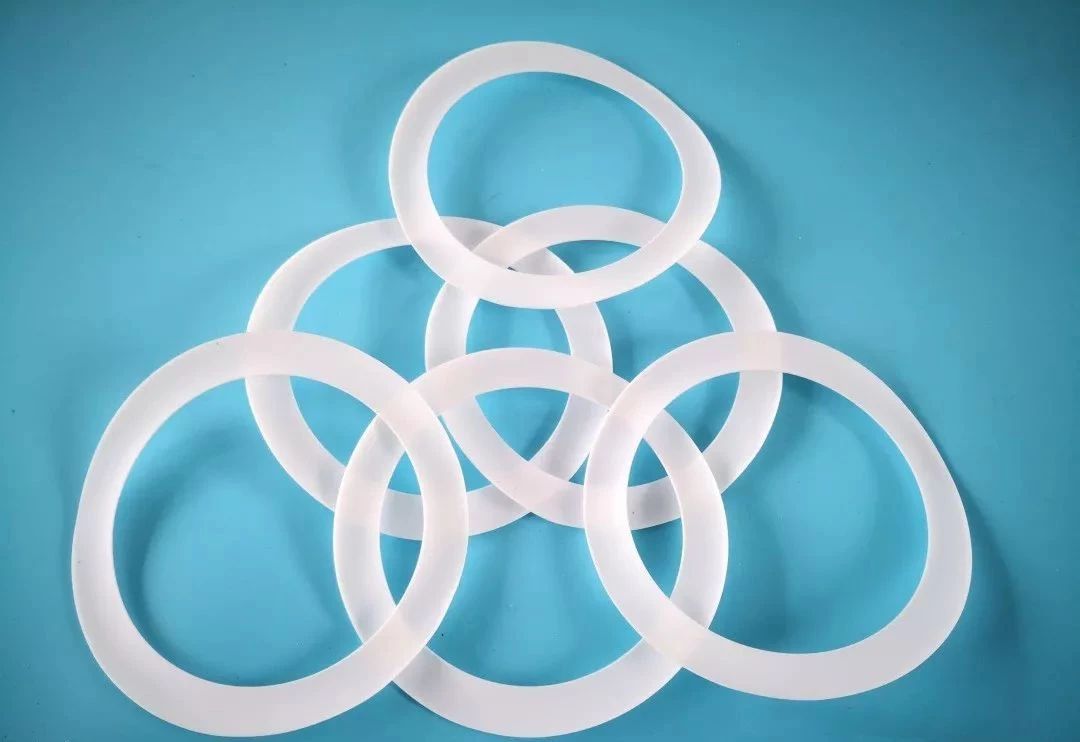

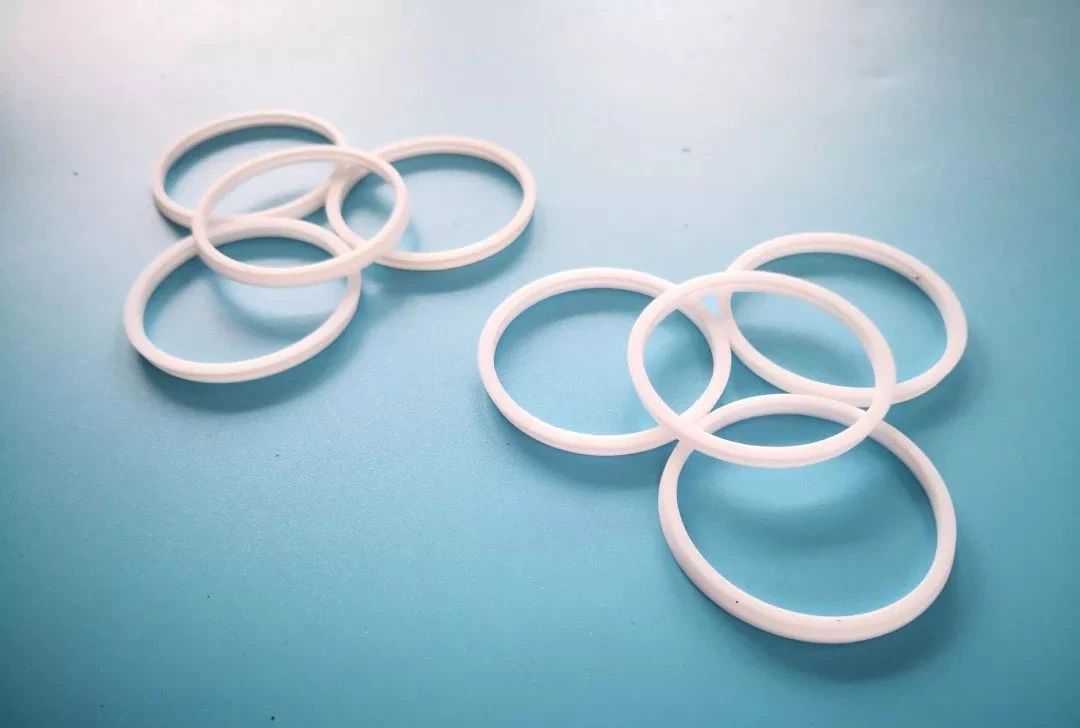

1. Polytetrafluorietyleenillä on "kylmäjuoksevuus". Toisin sanoen materiaalituotteen plastinen muodonmuutos (viruminen) pitkäaikaisen jatkuvan kuormituksen vaikutuksesta, mikä asettaa tiettyjä rajoituksia sen käytölle. Esimerkiksi kun PTFE:tä käytetään tiivisteenä, pultti kiristetään tiukasti niin, että tiiviste on "kylmä" (ryömintä) ja puristuu, kun tietty puristusjännitys ylittyy. Nämä puutteet voidaan korjata lisäämällä sopivia täyteaineita ja parantamalla osien rakennetta.

2. PTFE:llä on erinomaiset tarttumattomat ominaisuudet, mikä rajoittaa sen teollista käyttöä. Se on erinomainen irrokemateriaali, joka tekee siitä erittäin vaikeaksi kiinnittyä muiden esineiden pintaan.

3, PTFE:n lineaarinen laajenemiskerroin on 10-20 kertaa teräksen, suurempi kuin useimmat muovit, ja sen lineaarinen laajenemiskerroin muuttuu hyvin epäsäännöllisesti lämpötilan muutoksissa. PTFE:tä käytettäessä, jos tämän näkökohdan suorituskyky ei riitä, on helppo aiheuttaa tappioita.
