【Tieteellinen pasta】 Palloventtiilin toimintaperiaate ja rakenneperiaate 3D-esittely

Palloventtiilin avaus- ja sulkuelin on pallo, jota venttiilin varsi käyttää ja jota käännetään 90° palloventtiilin akselin ympäri avatakseen tai sulkeutuakseen. Sitä voidaan käyttää myös nesteen säätelyyn ja ohjaukseen. Sitä käytetään pääasiassa väliaineen leikkaamiseen, jakamiseen ja virtaussuunnan muuttamiseen putkilinjassa. Sillä on hyvä tiivistyskyky, kätevä toiminta, nopea avaaminen ja sulkeminen, yksinkertainen rakenne, pieni tilavuus, alhainen vastus ja kevyt paino. Ominaisuudet.

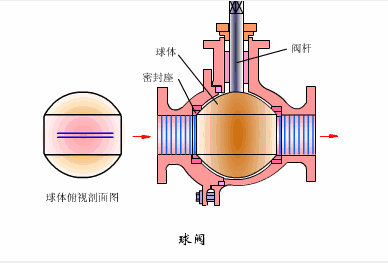

1. Aja pallo vasemmalle venttiilin varren läpi, käännä 90 astetta, kaikki auki

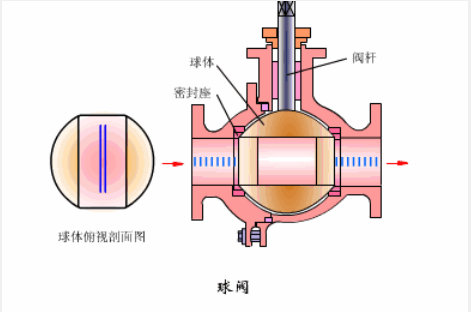

2. Aja pallo oikealle venttiilin varren läpi, käännä 90 astetta, kaikki kiinni

Palloventtiilin rakenteen periaate

1. Palloventtiili koostuu venttiilirungosta, venttiilin varresta, tiiviste-istukasta ja pallosta.
2. Palloventtiilin palloydin on pyöreä, ja pallomaista aukkoa voidaan säätää analogisella signaalilla tarkan säädön saavuttamiseksi.
3, kumitiivisteiden käyttö, luotettava tiivistys.
4, korkean lämpötilan kestävyys, eri lämpötila-alue venttiilin eri materiaaleista, korkein lämpötila kestää 150 °.
5, rakenne on yksinkertainen, tiiviste on vapaasti purettava, tiivistemateriaali vaihdettava, helppokäyttöinen.
6, pitkä käyttöikä, normaaleissa työoloissa, monitaajuinen toiminta, tiivistettä ei tarvitse vaihtaa, jatkuva toiminta voi olla 100 000 kertaa.
7. Koska palloventtiilillä on pyyhkimisominaisuus avaus- ja sulkemisprosessin aikana, sitä voidaan käyttää väliaineessa, jossa on suspendoituneita kiinteitä hiukkasia.
8, koko polun rakenne, pieni nesteen vastus, suuri virtaus, virtaus ei häviä.
9, avaus- ja sulkemisnopeus on nopea, avaa ja sulje vain 90 astetta kiertoa, nopein avausaika 1 sekunti.
