Erilaisten venttiilikäyttölaitteiden ominaisuudet ja valintaperusteet

Käyttömekanismin liiketilan mukaan venttiilin käyttölaite on jaettu kahteen tyyppiin: lineaariliike ja kulmaliike.

Käyttörakenteen mukaan venttiilin käyttölaite on jaettu:

Venttiilin käyttötila

Manuaalinen ajokahva käsipyörän tyyppi (mukaan lukien vähennys välivaihteella)

Jousivivun tyyppi Sähkökäyttö Sähkömagneettinen tyyppi Sähkömoottorin tyyppi Pneumaattinen käyttö

1. Kalvo

2. Sylinterin tyyppi

①Mäntäsylinterityyppi ②Mäntätangon tyyppi ③Männän kiertokangen tyyppi ④Mäntähaarukkatyyppi ⑤Männän ruuvityyppi

3. Terän tyyppi

4. Ilmamoottorin tyyppi

5. Yhdistetty kalvo ja räikkä

Hydraulikäyttöinen hydraulisylinterityyppi Hydraulimoottorin tyyppi Vivustokäyttö Sähköhydraulinen vivusto

Erilaisten venttiilikäyttölaitteiden ominaisuudet

Sähkölaitteiden edut

1. Vahva soveltuvuus, ympäristön lämpötila ei vaikuta siihen

2. Laaja vääntömomenttialue

3. Kätevä ohjaus, voi käyttää vapaasti erilaisia signaaleja, kuten DC, AC, lyhytaalto, pulssi jne., Soveltuvat työhön, kuten vahvistus, muisti, looginen arviointi ja laskenta

4. Ultra-miniatyrisointi voidaan saavuttaa

5. Mekaaninen itselukittuva

6. Helppo asentaa

7. Kätevä huolto

Sähkölaitteiden haitat

1. Monimutkainen rakenne

2. Mekaaninen hyötysuhde on alhainen, yleensä vain 25%～60%

3. Lähtönopeus ei voi olla liian pieni tai liian korkea

4. Alttia virtalähteen jännitteen ja taajuuden muutoksille

Hydraulisen laitteen edut

1. Rakenne on yksinkertainen, kompakti ja pieni

2. Suuri teho

3. Helppo saada alhainen tai suuri nopeus, joka pystyy portaattomasti vaihtamaan nopeutta

4. Voidaan ohjata etänä

5. Korkea hyötysuhde hydrauliöljyn viskositeetin, itsevoitelukyvyn ja ruosteenestokyvyn ansiosta

Haitat hydraulisesta laitteesta

1. Öljyn lämpötilan muutoksista johtuvat muutokset öljyn viskositeetissa

2. Hydraulikomponentit ja putkistot vuotavat helposti

3. Mukana oleva hallinta, hankala huolto

4. Ei sovellu erilaisiin signaalitoimintoihin

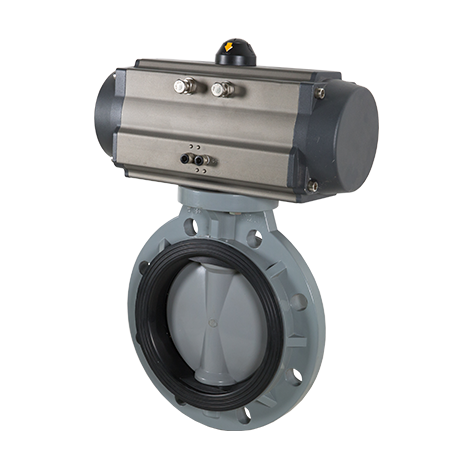

Pneumaattisen laitteen edut

1. Yksinkertainen rakenne

2. Helppo pääsy kaasulähteeseen

3. Voi saada korkeamman kytkentänopeuden

4. Nopeussäädin voidaan asentaa säätämään kytkentänopeutta tarpeen mukaan

5. Kaasu on erittäin puristuvaa ja joustavaa suljettuna

Haitat pneumaattisesta laitteesta

1. Hydraulilaitteeseen verrattuna rakenne on suurempi, eikä se sovellu venttiiliin, jolla on suuri halkaisija ja korkea paine.

2. Kaasun kokoonpuristuvuuden vuoksi nopeutta ei ole helppo saada tasaiseksi

Venttiilin käyttötavan valintaperusteet ovat:

Venttiilin muoto, erittely ja rakenne.

Venttiilin avaus- ja sulkeutumismomentti (linjapaine, venttiilin maksimipaine-ero), työntövoima.

Maksimi ympäristön lämpötila ja nesteongelmat.

Käyttö ja käyttötiheys.

Avaamis- ja sulkemisnopeus ja -aika.

Varren halkaisija, nousu, pyörimissuunta.

Yhteysmenetelmä.

Virtalähteen parametrit: sähkönsyöttöjännite, vaihenumero, taajuus; pneumaattinen ilman lähde paine; hydraulinen hydraulilähdepaine.

Erityisiä huomioita: alhainen lämpötila, korroosionesto, räjähdyssuojattu, vedenpitävä, palonkestävä, säteilysuoja jne.
