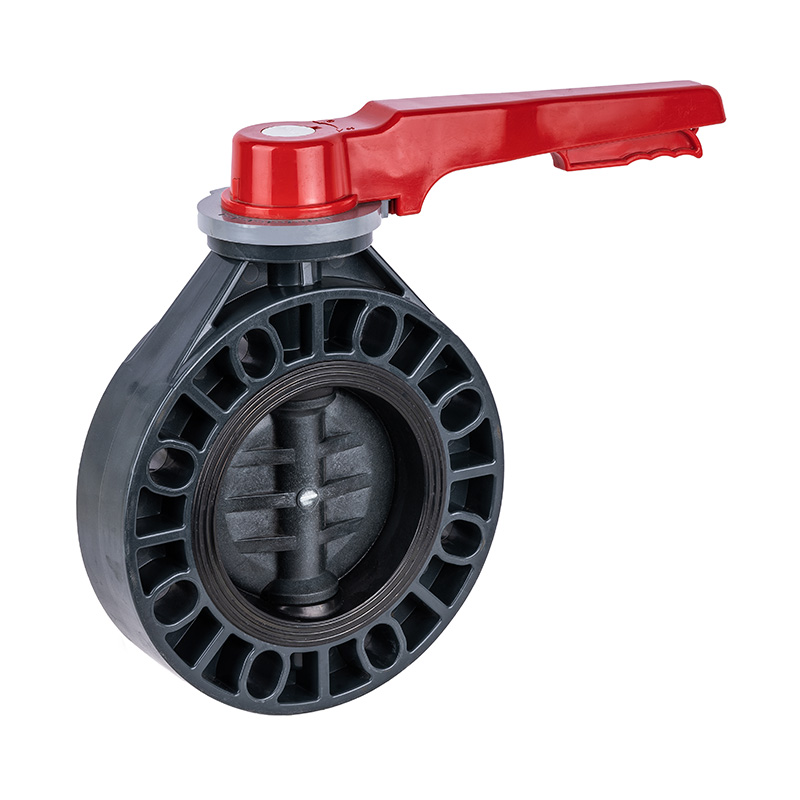

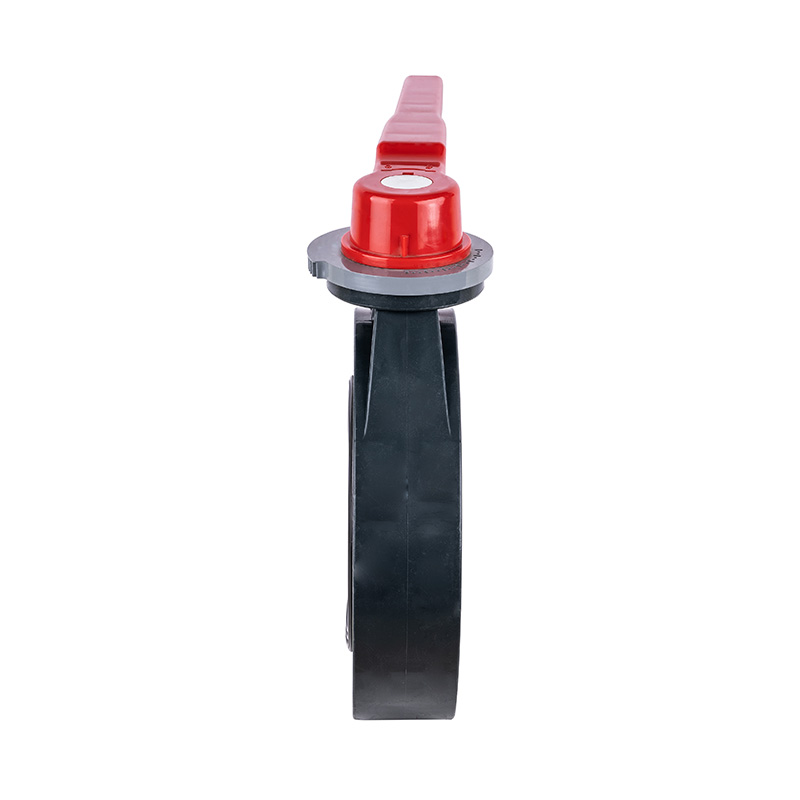

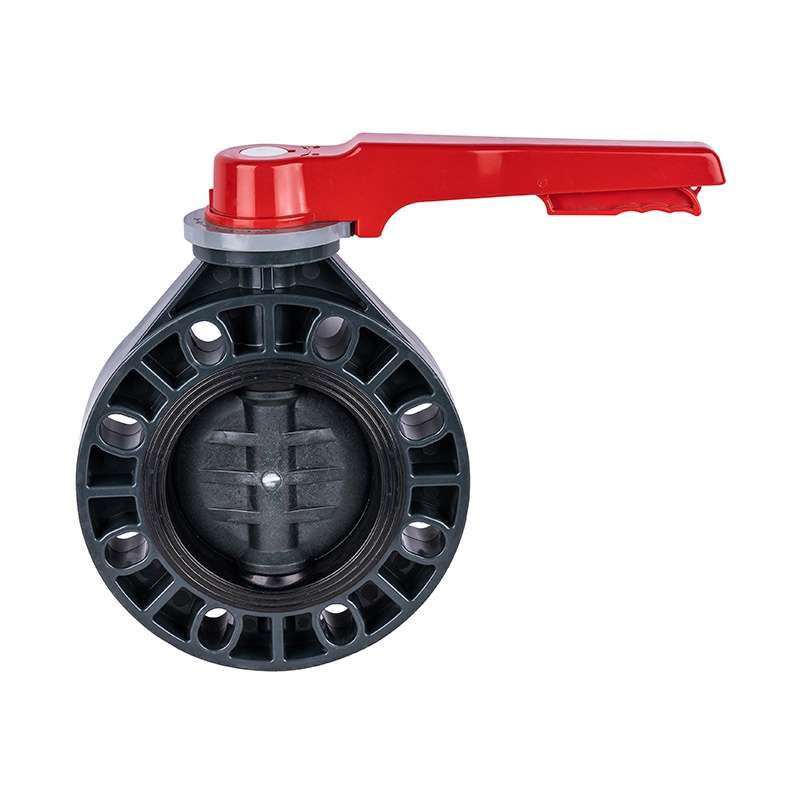

PVC-U D71X-10U kahvaläppäventtiili DN15-200 GB vakio

Uusi saapuva PVC-U käsivipuläppäventtiili DN15-200 teollinen pehmeästi suljettu keskitiiviste muoviventtiili
Mallinumero: DN15-200
Ajotila: Manuaalinen
Kytkentämuoto: kiekko
Rakenne: Keskitiiviste
Tiivisteen muoto: Pakotettu
Venttiilin varsi: Tavallinen
Paineluokka: 1,0 Mpa (10 bar)
Käyttölämpötila: -5 ~ 45 ℃
Tiivisteen pinnan materiaali: Pehmeä tiivistetty
Sovellus: Teollinen käyttö, vesiteollisuuskäyttö
Varsi: teräs, ruostumaton teräs
Tavaramerkki: KXPV
Tekniset tiedot: DN15-200
Alkuperä: Ningbo, Zhejiang

Tuotteen rakenteelliset ominaisuudet
1. Venttiili on pieni ja kevyt, helppo purkaa ja korjata, ja se voidaan asentaa mihin tahansa asentoon.
2. Rakenne on yksinkertainen ja kompakti, ja käyttömomentti on pieni, ja 90° kierto avautuu nopeasti.
3. Virtausominaisuudet ovat yleensä suoria ja säätökyky on hyvä.
Sovelluksen lämpötilarajoitusten luettelo

Materiaali Keskilämpötila℃ Materiaali Keskilämpötila℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Osa Materiaalitaulukko

Ei

Nimi

Materiaali

1

Kahvan pää

Seosmateriaali

2

Kuusikulmainen mutteri

Teräs, ruostumaton teräs

3

Kahva

Seosmateriaali

4

Varsi

Teräs, ruostumaton teräs

5

Kevät

terästä

6

Säädä kohdistuslevyä

Seosmateriaali

7

Pin

terästä

8

Paikannustanko

Seosmateriaali

9

Runko

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Tiivistyskumi

EPDM, FPM

11

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

Kahvan läppäventtiilin kokoonpanon yksityiskohtapiirros

Osa Materiaalitaulukko

EI.

Osien nimi

Materiaali

Määrä

1

Kahva

Seosmateriaali

1

2

Paikannustanko

Seosmateriaali

1

3

Sijoituslevy

Seosmateriaali

1

4

Pähkinä kuppi

FRPP

4

5

Runko

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Tiivistyskumi

EPDM, FPM

1

8

Varsi

Teräs, ruostumaton teräs

1

9

Pin

Seosmateriaali

1

Mittasuhteiden luettelo

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33.5
