    • Kotiin / Tuotteet / Muoviventtiilisarja / Kalvoventtiilisarja / PVDF G41F-10F Laippatyyppi Kalvoventtiili DN15-300 GB Vakio

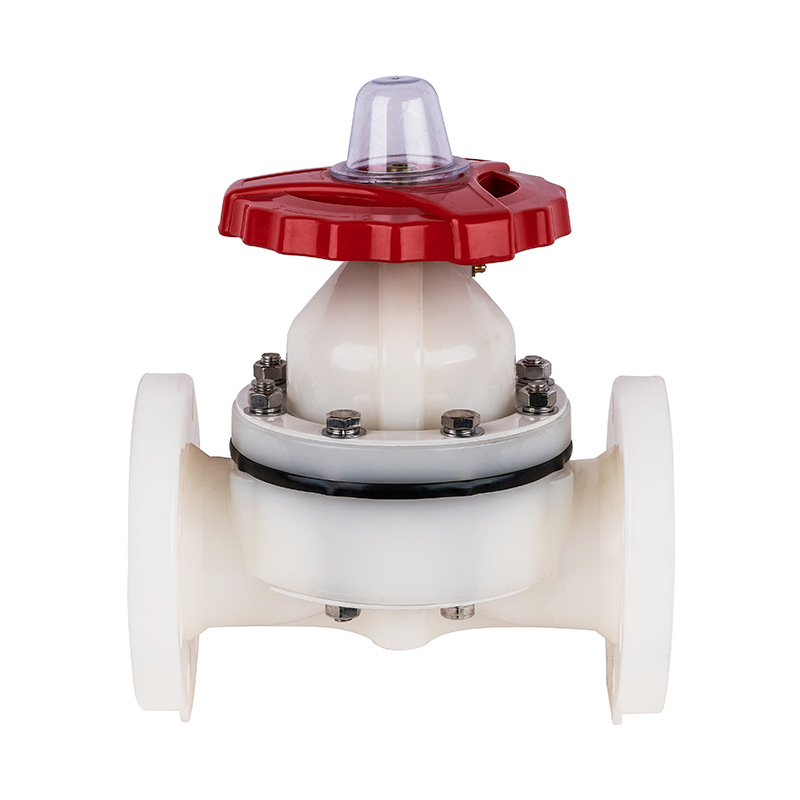

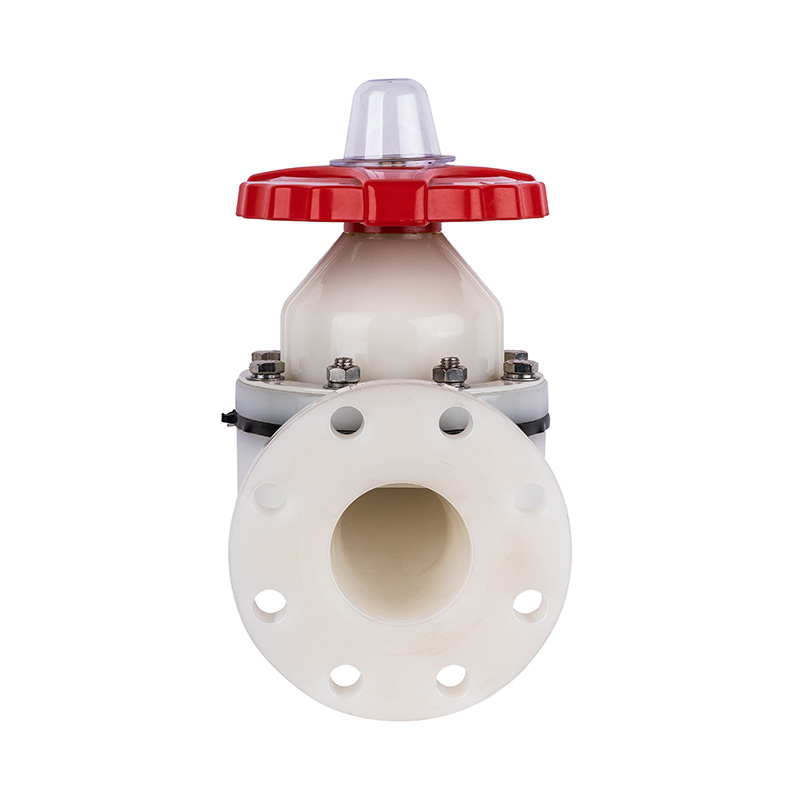

    PVDF G41F-10F Laippatyyppi Kalvoventtiili DN15-300 GB Vakio

    PVDF G41F-10F Laippatyyppi Kalvoventtiili DN15-300 GB Vakio

    Laadukas, uusi PVDF-laippapää, 1-tie, valkoinen, keskipaineinen, ISO9001-sertifioitu, kalvoventtiili kemianteollisuuteen
    Mallinumero: G41F-10F
    Väri: Valkoinen
    Sovellus: Yleinen
    Materiaali: PVDF
    Materiaalin lämpötila: korkea lämpötila, keskilämpötila
    Paine: Keskipaine
    Teho: Manuaalinen
    Media: Acid
    Portin koot: DN15-DN300
    Rakenne: Kalvo
    Tuotteen nimi: Kalvoventtiili
    Liitäntä: Laippapää
    Sertifiointi: ISO9001
    Paineluokka: 1,0 Mpa (10 bar)
    Venttiilin tyyppi: yksisuuntainen
    Tiiviste: EPDM F46
    Toimitusaika: 7 päivää
    MOQ: 1 kpl

    Ota yhteyttä
    PREV：PVC-U G41F-10U laipallinen kalvoventtiili DN15–300 GB vakio
    SEURAAVA：PVC-C G41F-10V laippatyyppinen kalvoventtiili DN15-300 GB vakio
    Tuotteen rakenteelliset ominaisuudet
    1. Tiivistekalvo on valmistettu F46:sta tai PFA:sta, poimujen määrä on ≥120000 kertaa ja korroosionkestävyys vastaa F4:ää.
    2. Ruuvin nostorakenteen ansiosta avaus- ja sulkemisvoima on valtava ja vakaus hyvä.

    Sovelluksen lämpötilarajoitusten luettelo

    Materiaali Keskilämpötila℃ Materiaali Keskilämpötila℃
    PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
    FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
    PVDF 40 ℃ ~ 150 ℃

    Kalvoventtiilikokoonpanon yksityiskohtainen piirustus
    Ei Nimi Materiaali
    1 Peitteen raja AS
    2 Stud Teräs, ruostumaton teräs
    3 Kiinnitysmutteri FRPP
    4 Aluslevy FRPP
    5 Pyörä Seosmateriaali
    6 Platen Teräs, ruostumaton teräs
    7 Kaksipäinen nasta ja mutteri Teräs, ruostumaton teräs
    8 Konepelti FRPP, PVDF, PVCC, PVC-U, PPH
    9 Yoke Nut Teräs, kupari Ht300 Teräs
    10 Varsi Teräs, ruostumaton teräs
    11 Venttiililevy valurauta、FRPP,PVDF,PVC-U,PVC-C,PPH、
    Teräs, ruostumaton teräs、C.1.FRP
    12 Flim EPDM, FPM
    13 Kalvo F46.PFA.PTFE
    14 Runko FRPP, PVDF, PVCC, PVC-U, PPH
    15 Platen Teräs, ruostumaton teräs

    Työpaine- ja työlämpötilaluettelo

    Kaliiperi/MPa/℃

    FRPP

    PVDF

    PVC-U

    PVC-C

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15 (1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20 (3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32 (11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40 (11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50 (2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65 (21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80 (3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100 (4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125 (5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150 (6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200 (8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Mittasuhteiden luettelo

    DN(mm) D d L b n-Φ
    GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
    15 (1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
    20 (3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
    25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
    32 (11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
    40 (11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
    50 (2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
    65 (21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
    80 (3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
    100 (4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
    125 (5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
    150 (6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
    200 (8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
    250 (10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
    300 (12") 445 400 400 680 38 12-Φ23 16-Φ25
