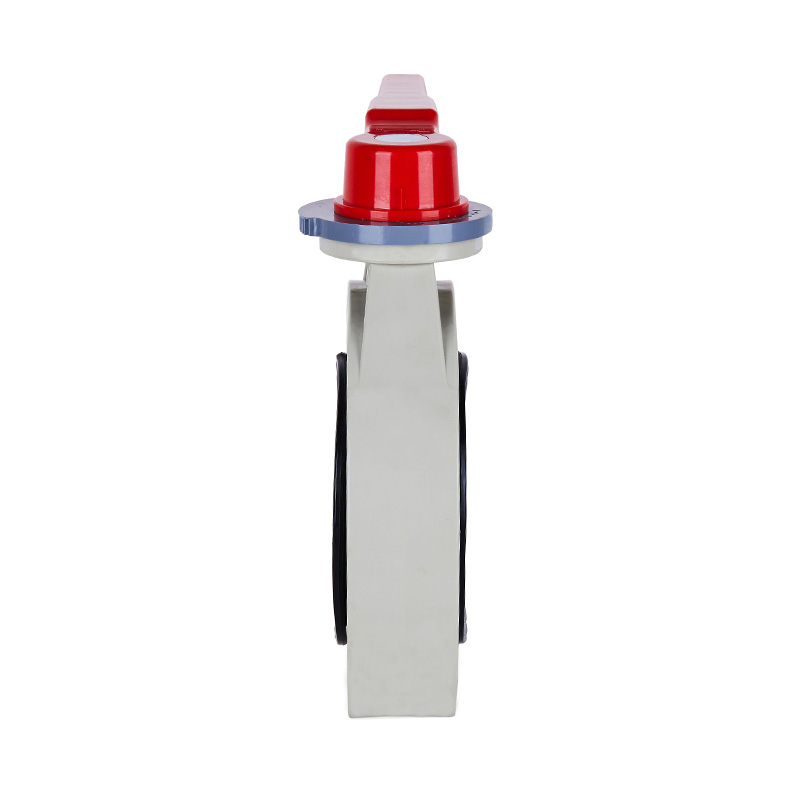

PPH D71X-10S käsipyörän tyyppi läppäventtiili DN15-200 15A-200A JIS standardi

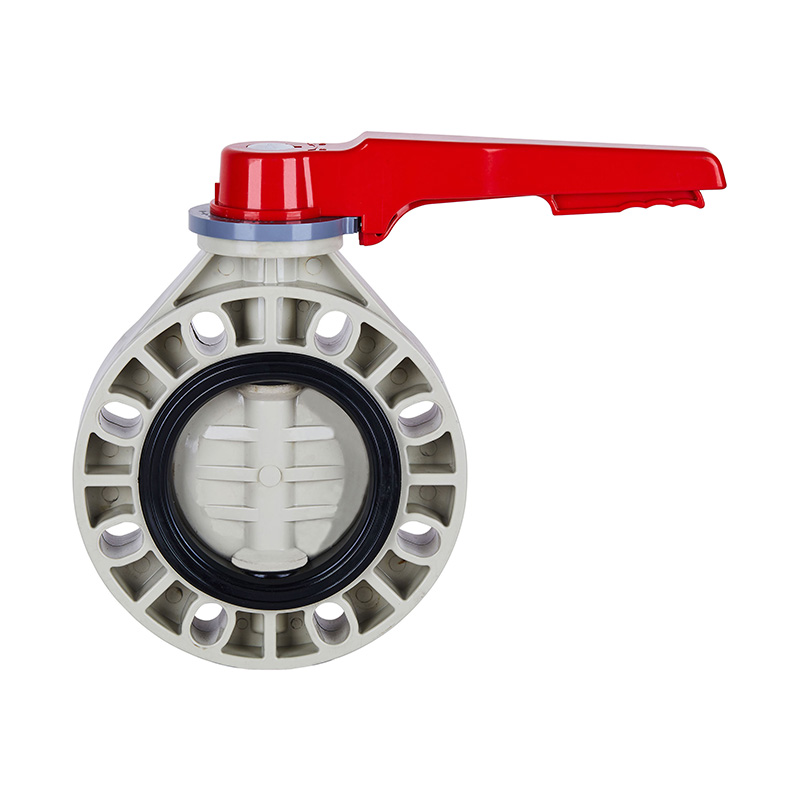

PPH käsipyörän läppäventtiili manuaalinen, keskitiiviste, pehmeä tiiviste DN15-200, muovinen vipuventtiili teollisuus- ja asuinkäyttöön, JIS-standardi
Virtalähde: Manuaalinen
Liitäntätyyppi: kiekko
Rakenne: Keskitiiviste
Tiivistystyyppi: Pakotettu tiiviste
Varsi: Vakio
Paineluokka: 1,0 Mpa (10 bar)
Käyttölämpötila: -20 ~ 110°C
Tiivistyspinnan materiaali: Pehmeä tiiviste
Sovellus: Teollinen käyttö, vesiteollisuuskäyttö
Varren materiaali: teräs, ruostumaton teräs
Merkki: KXPV
Tekniset tiedot: DN15-200
Alkuperä: Zhejiang, Ningbo

Tuotteen rakenteelliset ominaisuudet
1. Venttiili on kompakti ja kevyt, helppo purkaa ja huoltaa ja se asentaa minkä tahansa helpon.
2. Yksinkertainen ja kompakti rakenne alhaalla vääntömomentilla, mikä mahdollistaa nopean 90°:n pyörimisen nopeaa avaamista varten.
3. Lineaariset virtausominaisuudet ja erinomainen säätökyky
Sovelluksen lämpötilarajoitusten luettelo

materiaali Keskilämpötila℃ materiaali Keskilämpötila℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Osa materiaalitaulukko

Ei

Nimi

materiaali

1

Kahvan pää

Seosmateriaali

2

Kuusikulmainen mutteri

Teräs, ruostumaton teräs

3

Kahva

Seosmateriaali

4

Varsi

Teräs, ruostumaton teräs

5

Kevät

terästä

6

Säädä kohdistuslevyä

Seosmateriaali

7

Pin

terästä

8

Paikannustanko

Seosmateriaali

9

Runko

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tiivistyskumi

EPDM, FPM

11

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

Kahvan läppäventtiilin kokoonpanon yksityiskohtapiirros

Osa materiaalitaulukko

EI.

Osien nimi

materiaali

määrätä

1

Kahva

Seosmateriaali

1

2

Paikannustanko

Seosmateriaali

1

3

Sijoituslevy

Seosmateriaali

1

4

Pähkinä kuppi

FRPP

4

5

Runko

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tiivistyskumi

EPDM, FPM

1

8

Varsi

Teräs, ruostumaton teräs

1

9

Pin

terästä

1

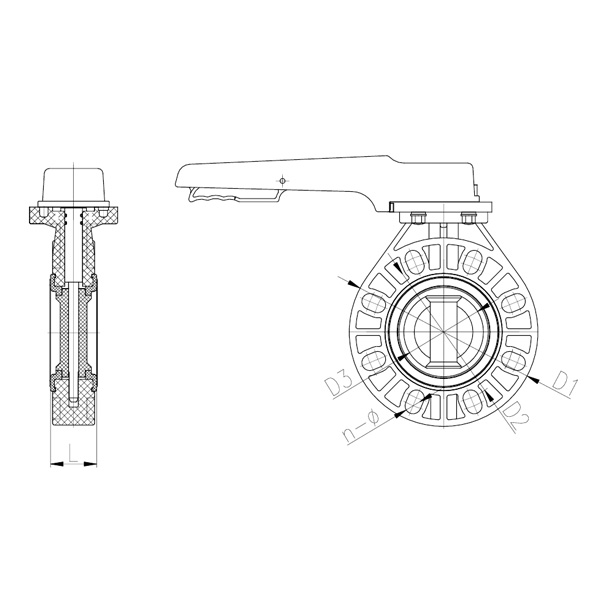

Mittasuhteiden luettelo

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
