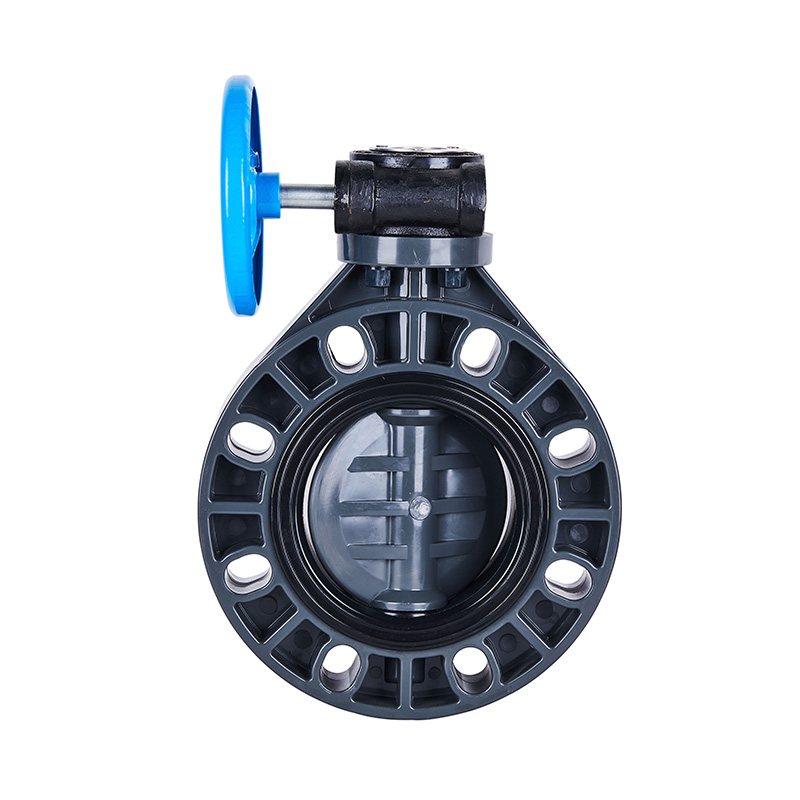

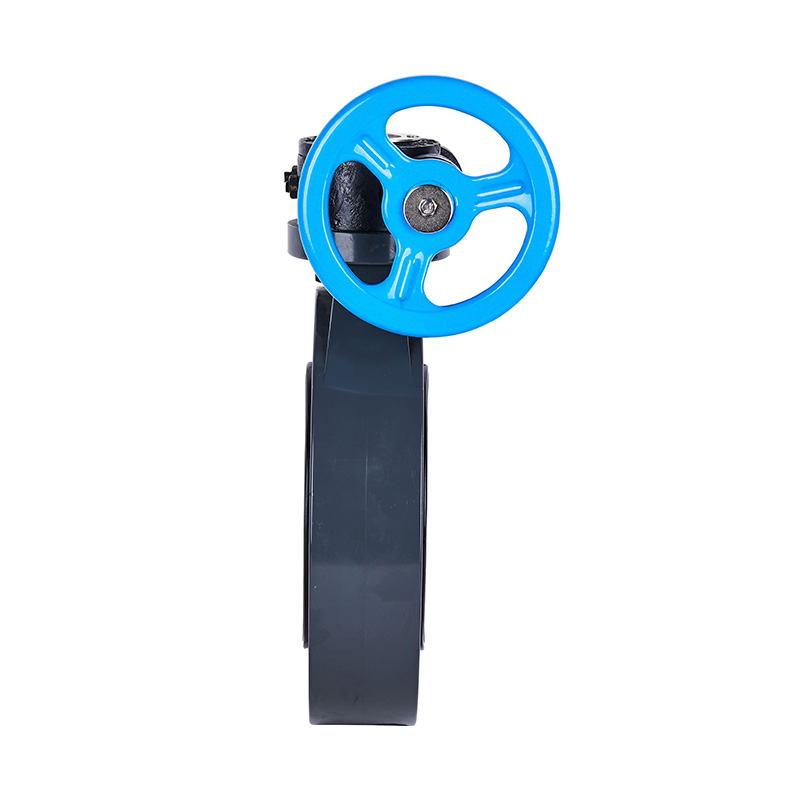

PVC-U D371X-10U matovaihteistoläppäventtiili DN32-1000 GB vakio

Uusi saapuva PVC-U-kierukkavaihteinen läppäventtiili DN32-1000 Industrial Soft Seal -keskitiiviste muoviventtiili
Mallinumero: DN32-1000
Ajotila: Manuaalinen
Kytkentämuoto: kiekko
Rakenne: Keskitiiviste
Tiivistetyyppi: Pakotettu tiivistys
Venttiilin varsi: Tavallinen
Paineluokka: 1,0 Mpa (10 bar)
Käyttölämpötila: -5 ~ 45 ℃
Tiivisteen pinnan materiaali: Pehmeä tiivistetty
Sovellus: Teollinen käyttö, vesiteollisuuskäyttö
Venttiilin varsi: teräs, ruostumaton teräs
Tavaramerkki: KXPV
Tekniset tiedot: DN32-1000
Alkuperä: Ningbo, Zhejiang

Tuotteen rakenteelliset ominaisuudet
1. Venttiili on pieni ja kevyt, helppo purkaa ja korjata, ja se asentaa mihin tahansa vaihtoehtoon.
2. Rakenne on yksinkertainen ja kompakti, ja käyttömomentti on pieni, ja 90° kierto avautuu nopeasti.
3. Virtausominaisuudet ovat yleensä suoria ja säätökyky on hyvä.

Sovelluksen lämpötilarajoitusten luettelo

materiaali Keskilämpötila℃ materiaali Keskilämpötila℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Osa materiaalitaulukko

Ei

Nimi

materiaali

1

Pyörä valurauta, alumiiniseos

2

Matopyörän karhu terästä

3

Data minäpate Alumiini

4

Kuusikulmainen pultti terästä, ruostumaton teräs

5

Kierukkavaihteen kansi valurauta, alumiiniseos

6

Matovarusteet valurauta, alumiiniseos

7

Rajoituspultti terästä, ruostumaton teräs

8

Varsi terästä, ruostumaton teräs

9

Kaksipäinen nappi terästä, ruostumaton teräs

10

Kuusikulmainen mutteri terästä, ruostumaton teräs

11

Tiivistyskumi EPDM, FPM
12 Venttiililevy FRPP, PVDF, PVC-C, PVC-U, PPH
13 Runko FRPP, PVDF, PVC-C, PVC-U, PPH

Kierukkavaihteen tyyppinen läppäventtiilikokoonpanon yksityiskohtapiirros

Osa materiaalitaulukko

Eminä.

Osien nimi

materiaali

määrätä

1

Pyörä valurauta

1

2

Matovarusteet valurauta

1

3

Pin terästä

1

4

Pähkinä kuppi FRPP

4

5

Runko FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Venttiililevy FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Tiivistyskumi EPDM, FPM

1

8

Varsi terästä, ruostumaton teräs

1

Mittasuhteiden luettelo

DN(mm) D1 D2 D3 T n-Φ
GB JIS ANSI GB JIS ANSI
32 (11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40 (11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 (4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250 (10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300 (12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350 (14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400 (16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450 (18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500 (20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26x33
600 (24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700 (28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800 (32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000 (40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS ANSI GB JIS ANS I
40 (11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80 (3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
