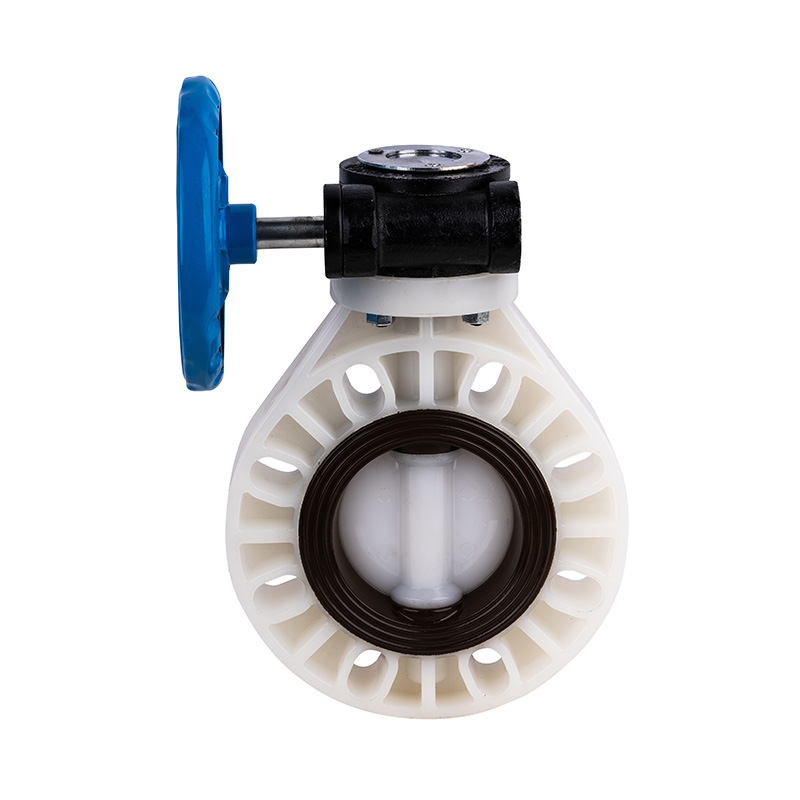

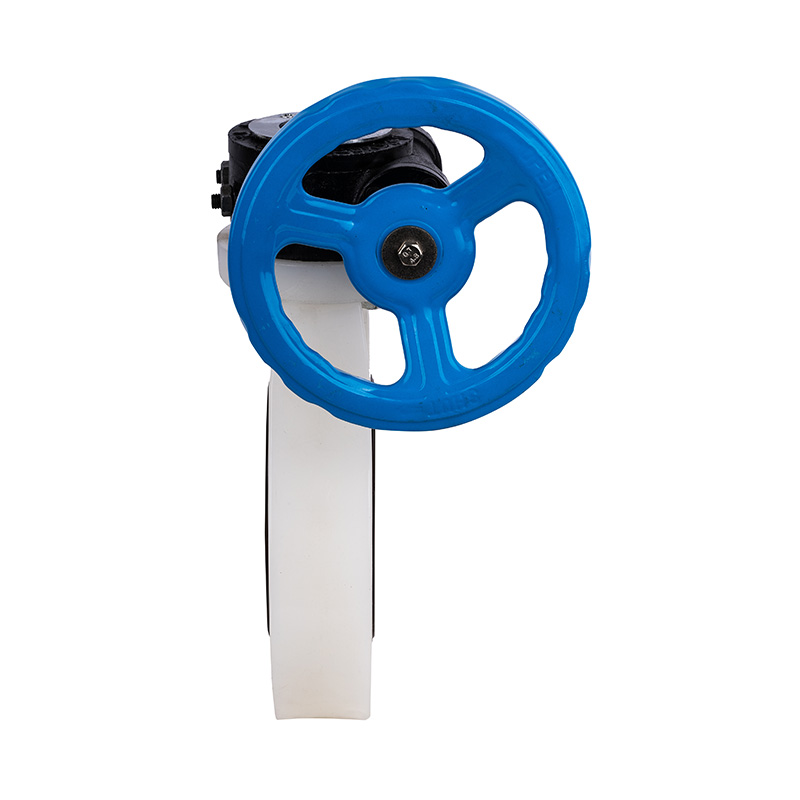

PVDF D371X-10F matovaihteinen läppäventtiili DN40-1000 40A-1000A JIS standardi

PVDF-kierukkavaihteinen läppäventtiili, manuaalinen, keskitiiviste, pehmeä tiiviste, DN40-1000, teollisuus- ja kotitalousmuovinen vipuventtiili, JIS-standardi
Virtalähde: Manuaalinen
Liitäntätyyppi: kiekko
Rakenne: Keskitiiviste
Tiivistystyyppi: Pakotettu tiiviste
Varsi: Vakio
Paineluokka: 1,0 Mpa (10 bar)
Käyttölämpötila: -40 ~ 150°C
Tiivistyspinnan materiaali: Pehmeä tiiviste
Sovellus: Teollinen käyttö, vesiteollisuuskäyttö
Varren materiaali: teräs, ruostumaton teräs
Merkki: KXPV
Tekniset tiedot: DN40-1000
Alkuperä: Zhejiang, Ningbo

Tuotteen rakenteelliset ominaisuudet
1. Venttiili on kompakti ja kevyt, helppo purkaa ja huoltaa ja se asentaa minkä tahansa helpon.
2. Yksinkertainen ja kompakti rakenne alhaalla vääntömomentilla, joka mahdollistaa nopean 90°:n pyörimisen nopeaa avaamista varten.
3. Lineaariset virtausominaisuudet ja erinomainen säätökyky

Sovelluksen lämpötilarajoitusten luettelo

materiaali Keskilämpötila℃ materiaali Keskilämpötila℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Osa materiaalitaulukko

Ei

Nimi

materiaali

1

Pyörä valurauta, alumiiniseos

2

Matopyörän karhu terästä

3

Data Ipate Alumiini

4

Kuusikulmainen pultti terästä, ruostumaton teräs

5

Kierukkavaihteen kansi valurauta, alumiiniseos

6

Matovarusteet valurauta, alumiiniseos

7

Rajoituspultti terästä, ruostumaton teräs

8

Varsi terästä, ruostumaton teräs

9

Kaksipäinen nappi terästä, ruostumaton teräs

10

Kuusikulmainen mutteri terästä, ruostumaton teräs

11

Tiivistyskumi EPDM, FPM
12 Venttiililevy FRPP, PVDF, PVC-C, PVC-U, PPH
13 Runko FRPP, PVDF, PVC-C, PVC-U, PPH

Kierukkavaihteen tyyppinen läppäventtiilikokoonpanon yksityiskohtapiirros

Osa materiaalitaulukko

EI.

Osien nimi

materiaali

määrätä

1

Pyörä valurauta

1

2

Matovarusteet valurauta

1

3

Pin terästä

1

4

Pähkinä kuppi FRPP

4

5

Runko FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Venttiililevy FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Tiivistyskumi EPDM, FPM

1

8

Varsi terästä, ruostumaton teräs

1

Mittasuhteiden luettelo

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250 (10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400 (16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450 (18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500 (20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700 (28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
