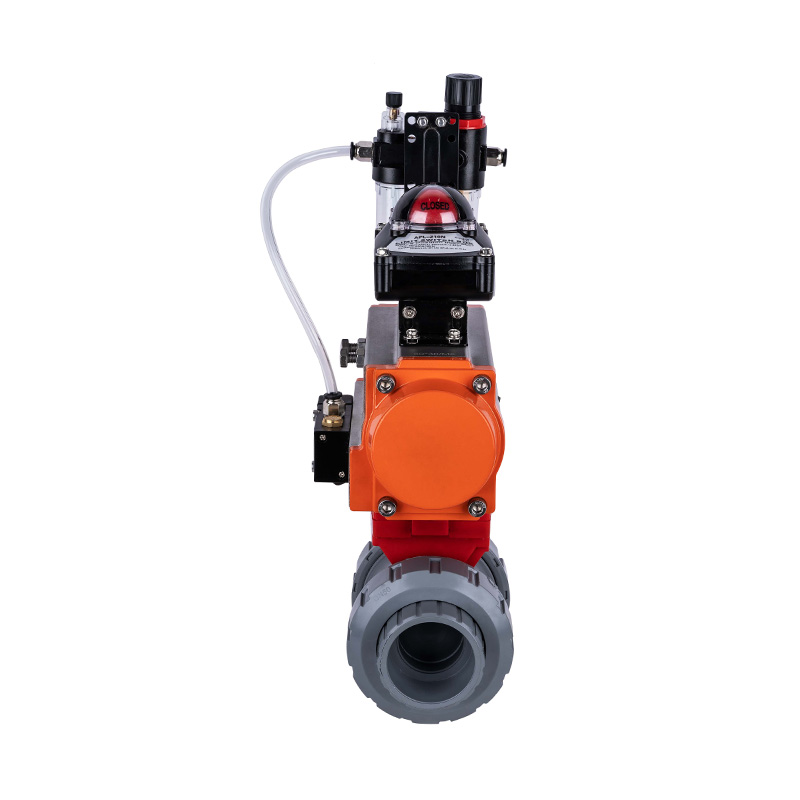

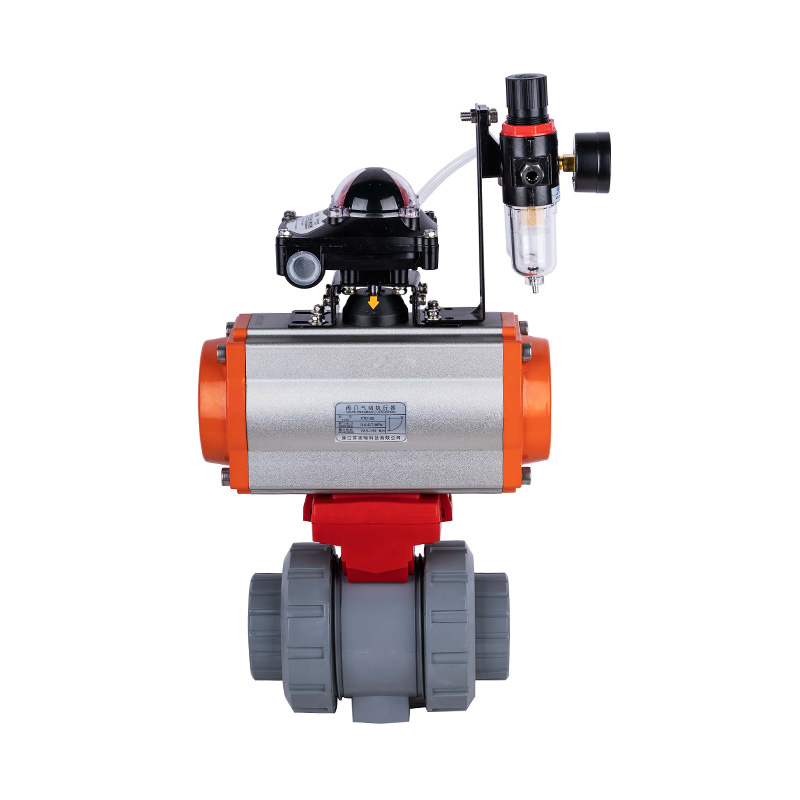

PVC-C Q661F-10V pneumaattinen kaksoisliitospalloventtiili DN15-100 1/2"-4" ANSI standardi

Erinomainen laatu erittäin kestävä pneumaattinen pistorasian palloventtiili, korkean lämpötilan muovinen pneumaattinen palloventtiili, sopii kemianteollisuuteen ANSI-standardi
Malli: Q661F-10V
Materiaali: Muovi
Liitäntätyyppi: Universal
Toimintatila: Manuaalinen
Nimellispaine: 10 kg
Virtauspolku: Suoraan läpi
Rakenne: Kiinteä palloventtiili
Toiminto: Ohitusventtiili
Lämpötila: Korkea lämpötila
Sovellus: Teollinen käyttö, vesiteollisuuskäyttö
Merkki: KXPV
Koko: DN15-DN100
Alkuperä: Zhejiang, Ningbo

Paineluokka: 1,0 Mpa (10 bar)

Sovelluksen lämpötilarajoitusten luettelo

materiaali Keskilämpötila℃ materiaali Keskilämpötila℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tuotteen rakenteelliset ominaisuudet

1. Tekniset muovisarjan palloventtiilit on valmistettu FRPP-, PVDF-, PVC-C-, PVC-U-, PPH- ja muista korroosionkestävistä termoplastisista materiaaleista, jotka on valettu yhdellä ruiskutusprosessilla ja tarjoavat vahvan korroosionkestävyyden.
2. PTFE-istuimen kireyttäsi sopivasti.
3. Kaksinkertainen O-rengasrakenne tarjoaa kaksinkertaisen vuotosuojauksen.
4. Venttiilissä on hienostunut ulkonäkö, sileä pinta, hieno käsittely ja täydentävä virtauksen muotoilu.
5. Toimilaitekäyttöinen kauko-ohjata tietokoneen tai ohjauskeskuksen kautta, jolloin venttiili voi säädellä väliaineen hallintakeskuksen ja virtauksen saavuttamiseksi, mikä tekee mukavampaa, tehokasta tehompaa ja vähentää työvoimakustannuksia varmistaakseen paikan päällä olevan henkilöstön turvallisuuden

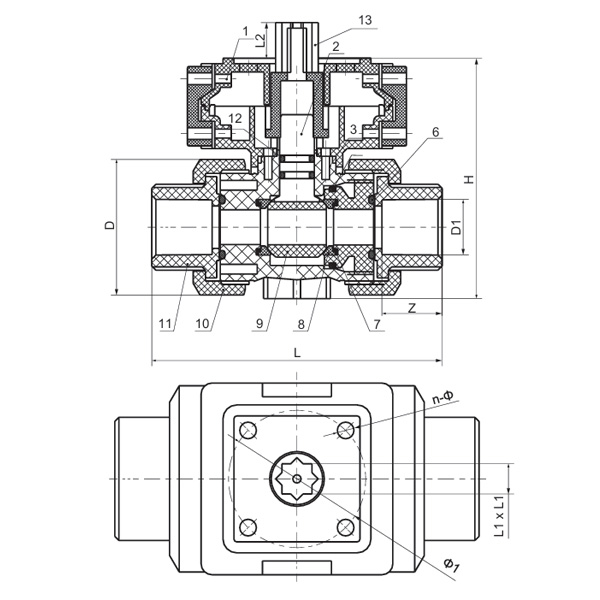

Osan materiaalitaulukko

Ei Nimi materiaali määrätä
PVC-C PVC-U
1 Sähköpneumaattinen tuki Seosmateriaali 1
2 Varsi PVC-C PVC-U 1
3 Runko PVC-C PVC-U 2
4 Tiivisteen istukan O-rengas 1 FPM EPDM 1
5 Tiiviste istuin PVC-C PVC-U 1
6 Tiiviste istuin O-rengas 2 FPM EPDM 2
7 Tiiviste istuin O-rengas 3 FPM EPDM 2
8 Sten seal PTFE PTFE 2
9 Pallo PVC-C PVC-U 1
10 korkkipuristin PVC-C PVC-U 2
11 American Standard Union Fitting PVC-C PVC-U 2
12 VarsiO-renkaat FPM EPDM 2
13 Varsi-liittimet Seosmateriaali 1

Mittasuhteiden luettelo

Erittely D(mm) D1 (mm) L(mm) Z(mm) H(mm) Φ1(mm) L1XL1 (mm) L2 (mm) n-Φ1(mm)
1/2" (15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6.5
3/4" (20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6.5
1" (25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6.5
1¼" (32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6.5
1½" (40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6.5
2" (50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6.5
2½" (65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3" (80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4" (100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
